F-16 Fighting Falcon: il caccia che la Fighter Mafia immaginò e che il tempo ha trasformato in una leggenda

Da rivoluzionario caccia leggero nato dopo il Vietnam a multiruolo impiegato da oltre venticinque nazioni: la storia dell’F-16 è quella di un progetto che avrebbe dovuto durare pochi decenni e che, invece, continua ancora oggi a evolversi.

Quando tre uomini decisero di sfidare il Pentagono

Ci sono aerei che nascono seguendo una precisa richiesta operativa. Altri, invece, sono il risultato di una vera rivoluzione culturale. L’F-16 Fighting Falcon appartiene senza dubbio alla seconda categoria.

Pochi velivoli hanno infatti cambiato il modo di progettare un caccia quanto l’F-16. Ancora più sorprendente è il fatto che tutto ebbe origine da un piccolo gruppo di ufficiali, analisti e ingegneri che, all’inizio degli anni Settanta, si oppose apertamente alla filosofia dominante dell’USAF.

Quel gruppo passò alla storia con un nome destinato a diventare leggendario: Fighter Mafia.

Mentre l’Aeronautica americana puntava verso velivoli sempre più grandi, sofisticati e costosi, loro sostenevano un’idea completamente diversa. Per vincere un combattimento aereo non serviva necessariamente il radar più potente o il missile più avanzato. Serviva soprattutto un aereo leggero, agilissimo, capace di conservare energia durante le manovre e abbastanza economico da essere costruito in grandi quantità.

Sembrava quasi un’eresia.

Eppure, da quella visione nacque un caccia destinato a superare ogni aspettativa: oltre 4.600 esemplari costruiti, circa 25 nazioni utilizzatrici e una linea produttiva ancora attiva dopo oltre cinquant’anni.

La vera ironia della storia è che l’F-16 sopravvisse proprio perché, nel corso della sua evoluzione, andò ben oltre ciò che la Fighter Mafia aveva immaginato.

Le lezioni del Vietnam cambiarono tutto

Quando la superiorità tecnologica non bastava

La guerra del Vietnam rappresentò uno spartiacque per l’aviazione militare americana.

Negli anni Sessanta si era diffusa la convinzione che il futuro appartenesse ai missili guidati. Molti ritenevano ormai superato il combattimento ravvicinato e diversi caccia vennero progettati privilegiando velocità, radar e armamento missilistico.

La realtà del conflitto raccontò una storia diversa.

Gli scontri dimostrarono che il dogfight non era affatto scomparso. Le limitazioni imposte dalle regole d’ingaggio costringevano spesso i piloti al riconoscimento visivo del bersaglio prima dell’apertura del fuoco, annullando gran parte del vantaggio teorico offerto dai missili a lungo raggio.

In questo contesto emerse una domanda semplice ma rivoluzionaria:

E se un caccia leggero e maneggevole fosse più efficace di uno estremamente sofisticato?

Fu proprio questa domanda ad accendere la scintilla.

La nascita della Fighter Mafia

I quattro uomini che cambiarono la progettazione dei caccia

Dietro il programma che avrebbe portato all’F-16 non c’era un grande ufficio ministeriale, ma un ristretto gruppo di persone convinte che la progettazione dei caccia stesse prendendo una direzione sbagliata.

I protagonisti furono quattro.

John Boyd

Maggiore dell’USAF, è considerato uno dei più brillanti teorici militari del Novecento.

Sviluppò la celebre teoria dell’Energia-Manovrabilità (Energy-Maneuverability Theory), dimostrando matematicamente che un velivolo non doveva essere giudicato soltanto in base alla velocità massima o alla quota raggiungibile, ma soprattutto dalla capacità di conservare energia durante il combattimento.

Pierre Sprey

Analista civile del Pentagono.

Raccolse enormi quantità di dati sui combattimenti aerei del passato, arrivando alla conclusione che:

• la visibilità del pilota;
• la ridotta sezione frontale;
• l’agilità;

contavano spesso più di radar enormi o avioniche sofisticate.

Everest Riccioni

Colonnello dell’USAF di origine italiana.

Fu probabilmente il personaggio meno noto al grande pubblico ma uno dei più importanti dietro le quinte.

Grazie alla sua posizione all’interno del Pentagono riuscì a proteggere e finanziare gli studi iniziali del programma Lightweight Fighter (LWF), impedendo che venissero cancellati nelle primissime fasi.

Harry Hillaker

Se Boyd rappresentava la teoria, Harry Hillaker, capo progettista della General Dynamics, rappresentava la pratica.

Fu lui a trasformare le idee della Fighter Mafia in un vero aeroplano.

Le linee dell’YF-16, la configurazione aerodinamica, l’instabilità controllata e l’impostazione generale del velivolo portano tutte la sua firma.

La teoria che rivoluzionò l’aviazione militare

L’Energia-Manovrabilità (E-M)

Prima di Boyd i progettisti confrontavano i caccia quasi esclusivamente osservando parametri statici:

• velocità massima;
• tangenza;
• rateo di salita.

Boyd cambiò completamente prospettiva.

Secondo la sua teoria, durante un combattimento il parametro davvero importante è la capacità dell’aereo di mantenere energia mentre manovra.

Questa capacità viene descritta dalla Potenza Specifica (Ps):

dove:

• V rappresenta la velocità;
• T la spinta del motore;
• D la resistenza aerodinamica;
• W il peso del velivolo.

Se il valore della Potenza Specifica è positivo, il velivolo può continuare ad accelerare oppure salire durante una virata.

Se diventa negativo, l’aereo perde rapidamente energia, trasformandosi in un bersaglio facile.

Da ingegnere, trovo questo uno degli aspetti più affascinanti dell’intero programma F-16. Per la prima volta il progetto non nasceva semplicemente “attorno a un motore” o “attorno a un radar”, ma intorno a un modello matematico che descriveva il comportamento del velivolo durante il combattimento.

È una differenza enorme.

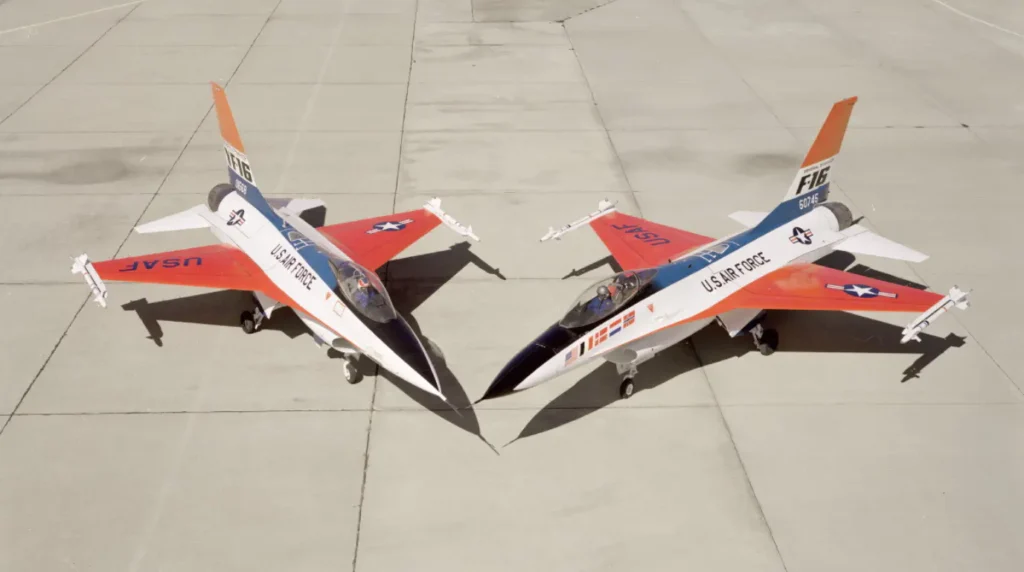

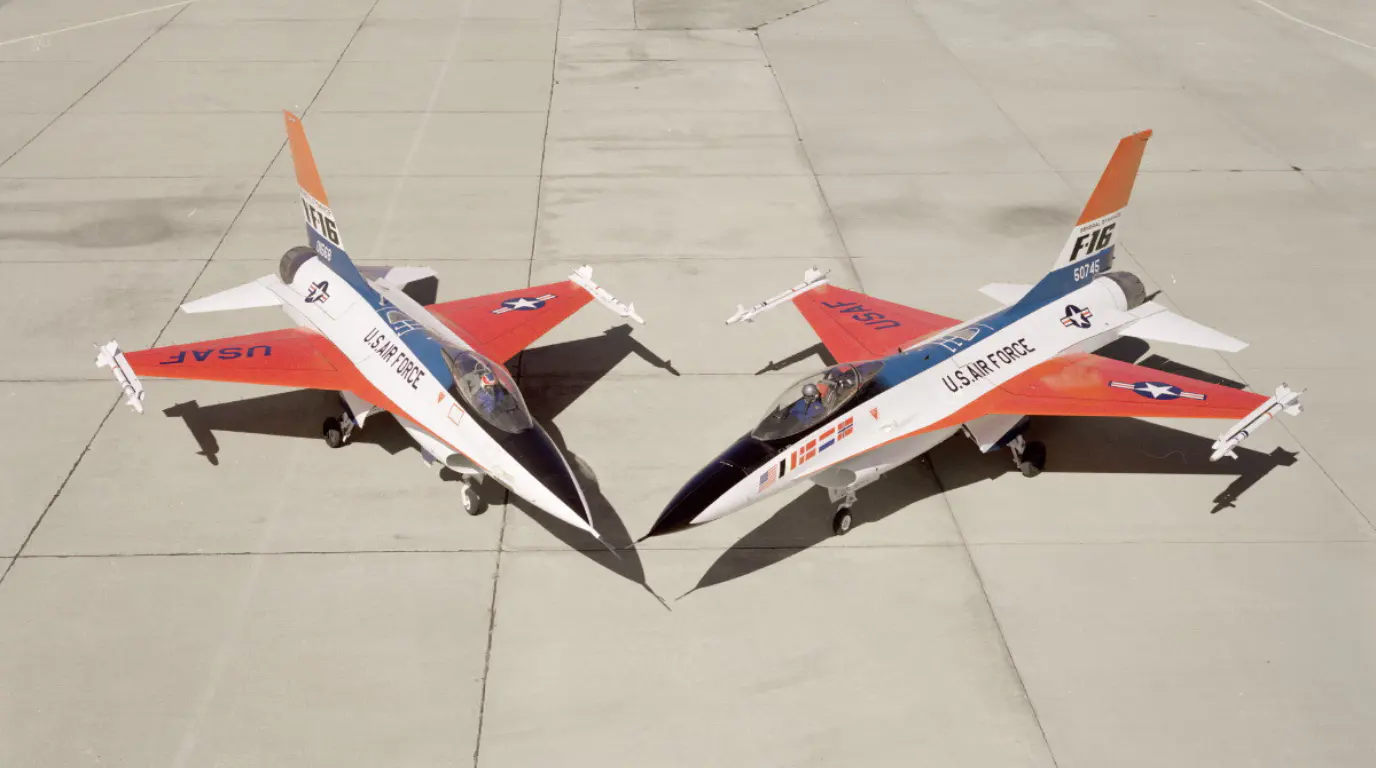

Il programma Lightweight Fighter

Il Pentagono apre la competizione

Le idee della Fighter Mafia finirono per convincere l’USAF ad avviare il programma Lightweight Fighter (LWF).

L’obiettivo era sviluppare un caccia:

• leggero;
• economico;
• estremamente manovrabile;
• destinato ad affiancare il più grande F-15 Eagle.

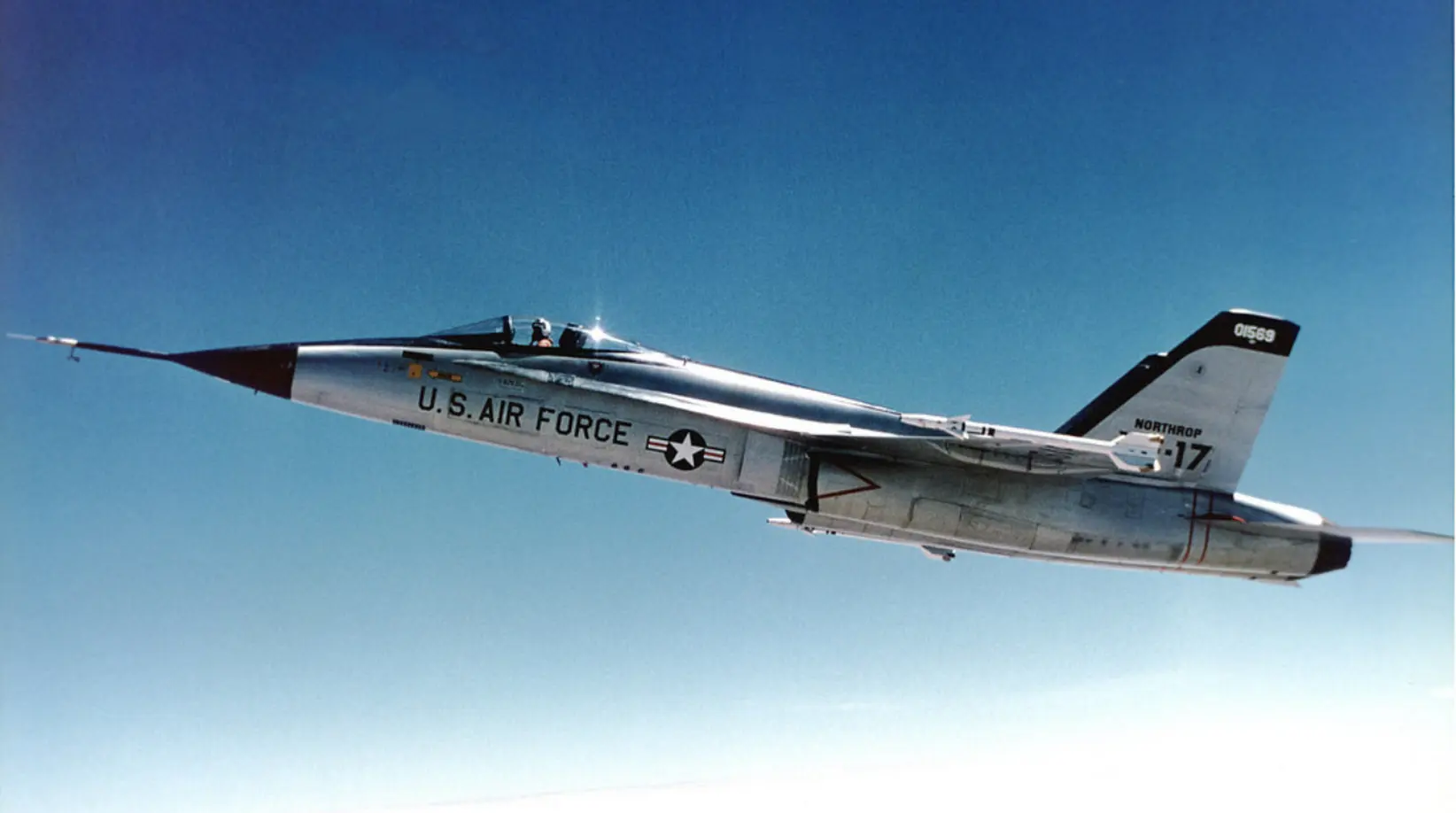

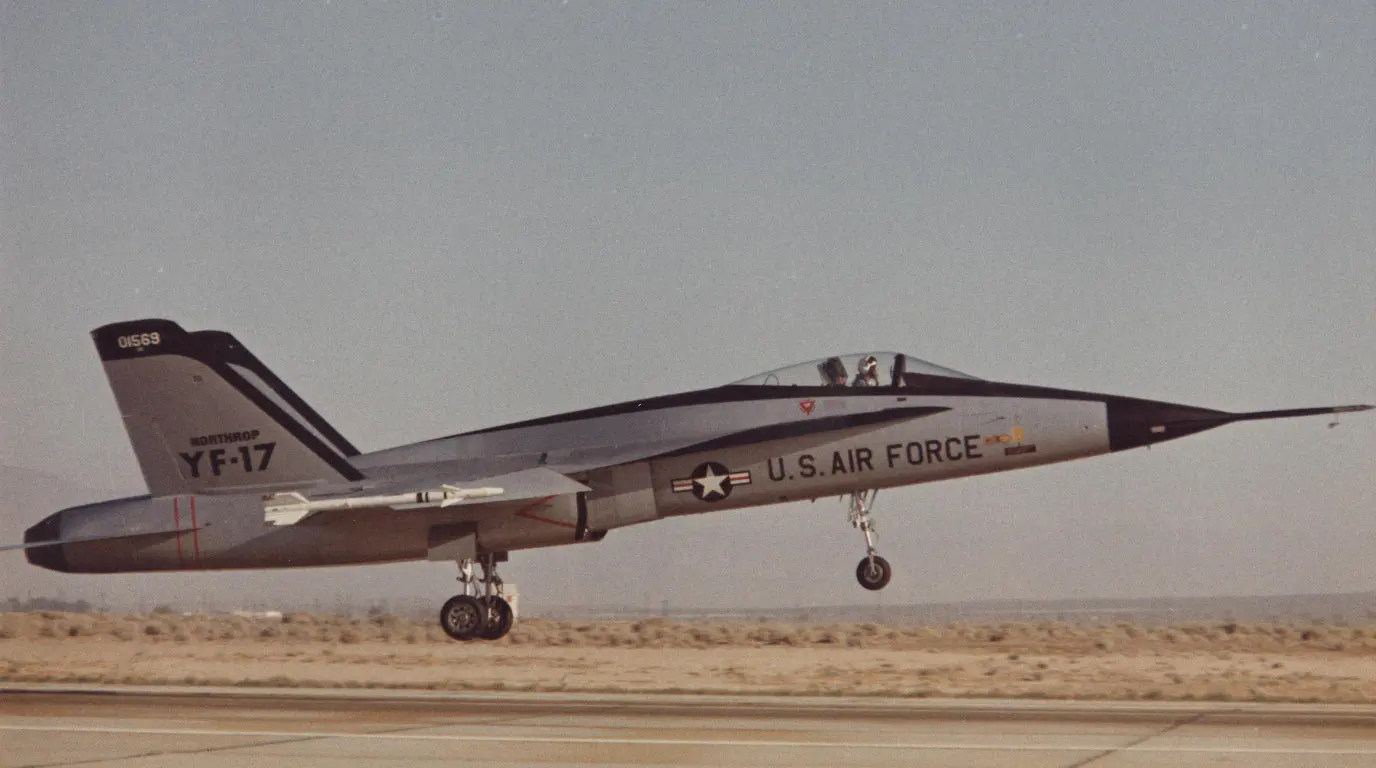

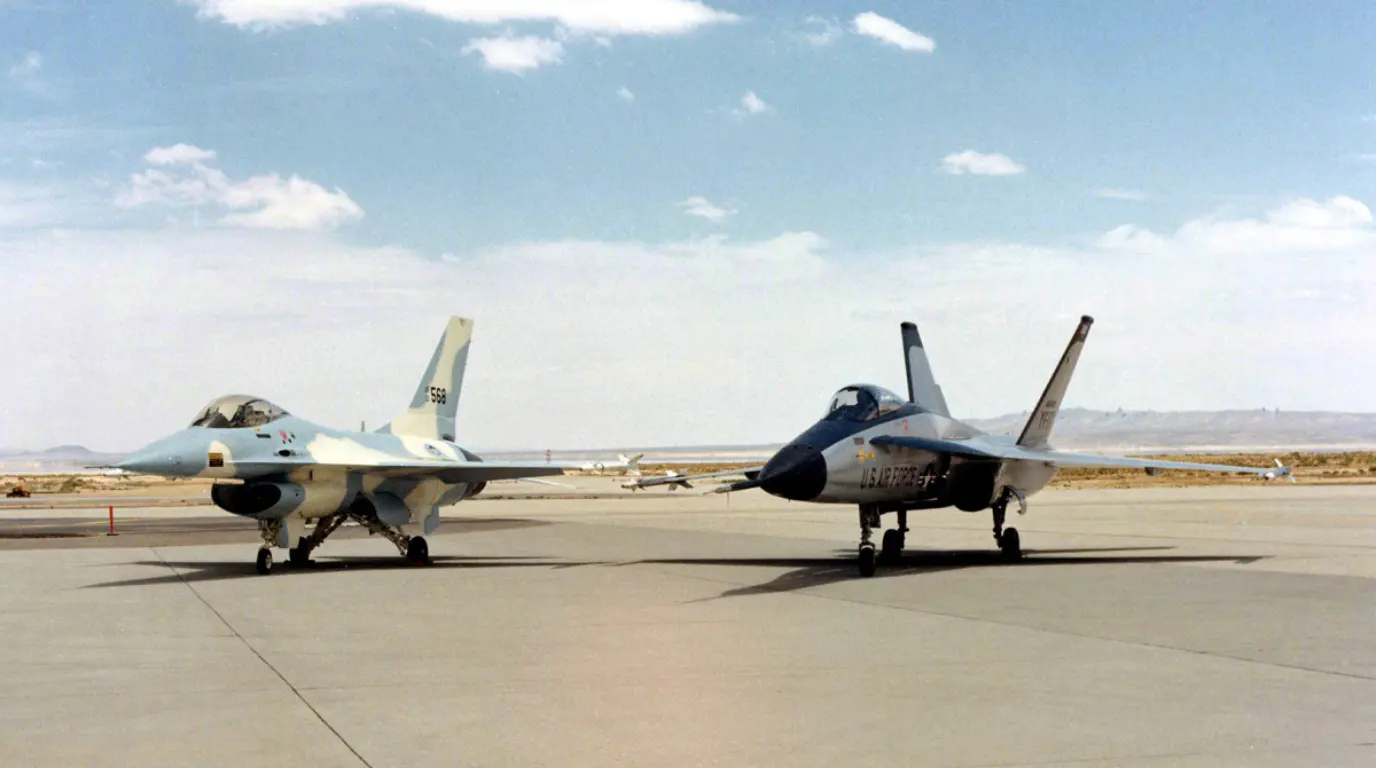

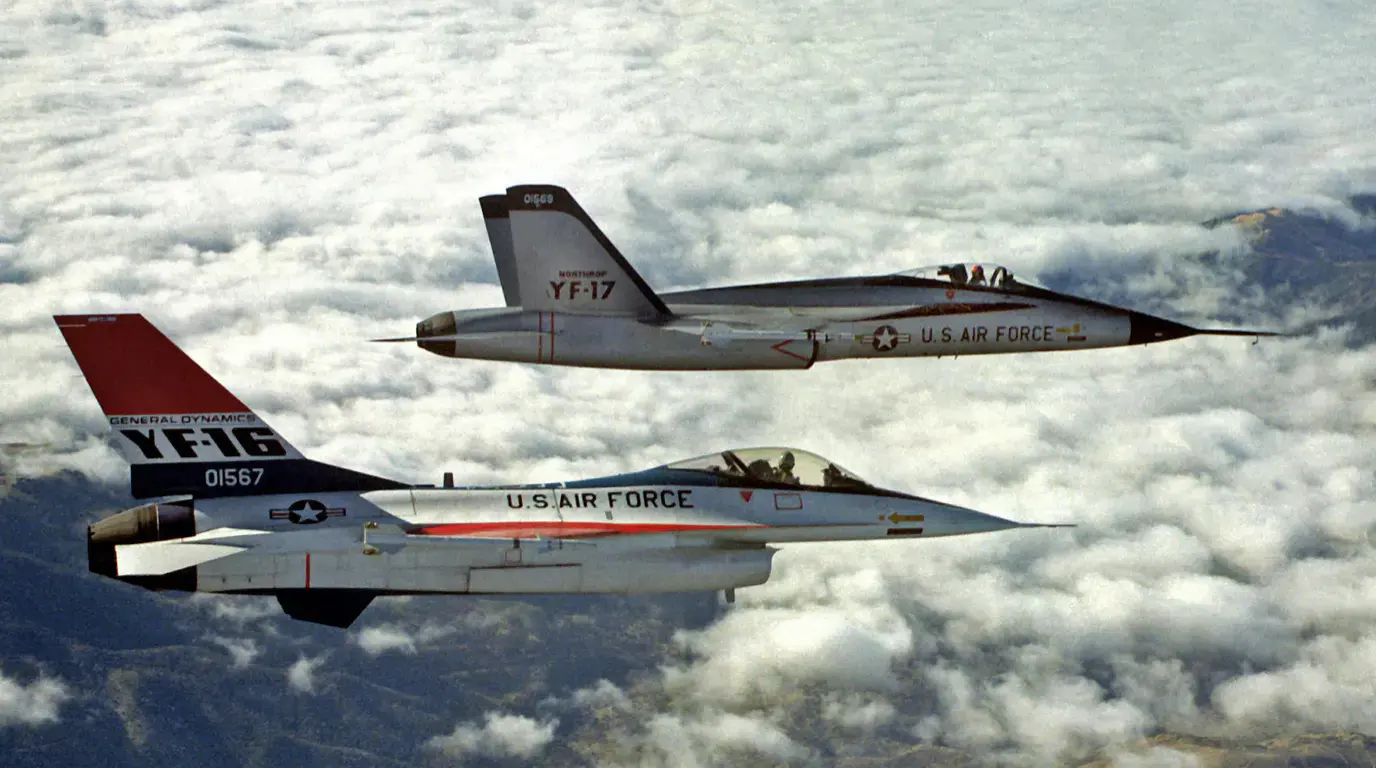

La competizione vide affrontarsi due filosofie completamente differenti.

Tabella 1. Analisi comparativa dei prototipi del programma LWF

La sfida non era soltanto tecnica.

Era anche economica.

Il Pentagono cercava infatti un velivolo capace di offrire elevate prestazioni senza i costi sempre crescenti dei grandi programmi aeronautici.

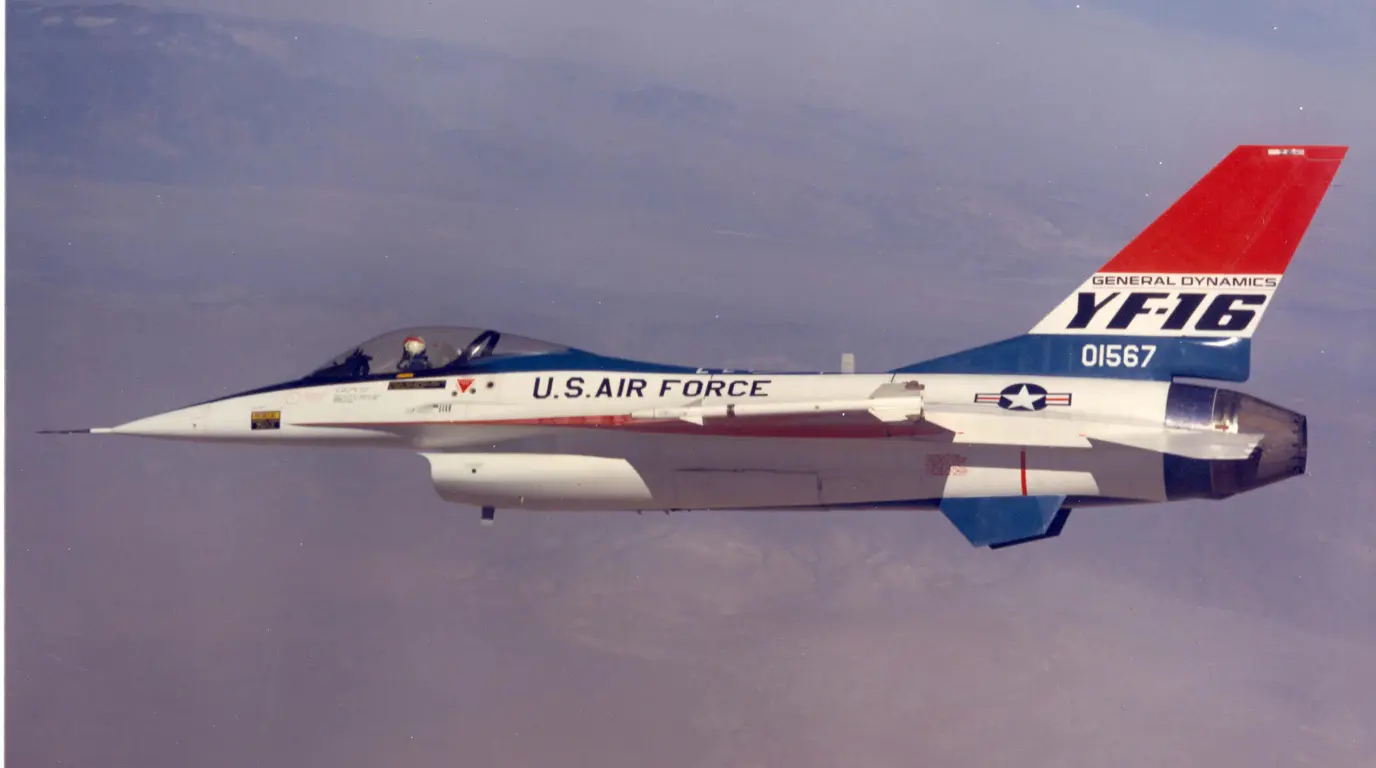

Il primo volo che non avrebbe dovuto esistere

Il “Volo Zero” del 20 gennaio 1974

La storia dell’F-16 comincia con uno degli episodi più curiosi dell’intera aviazione militare.

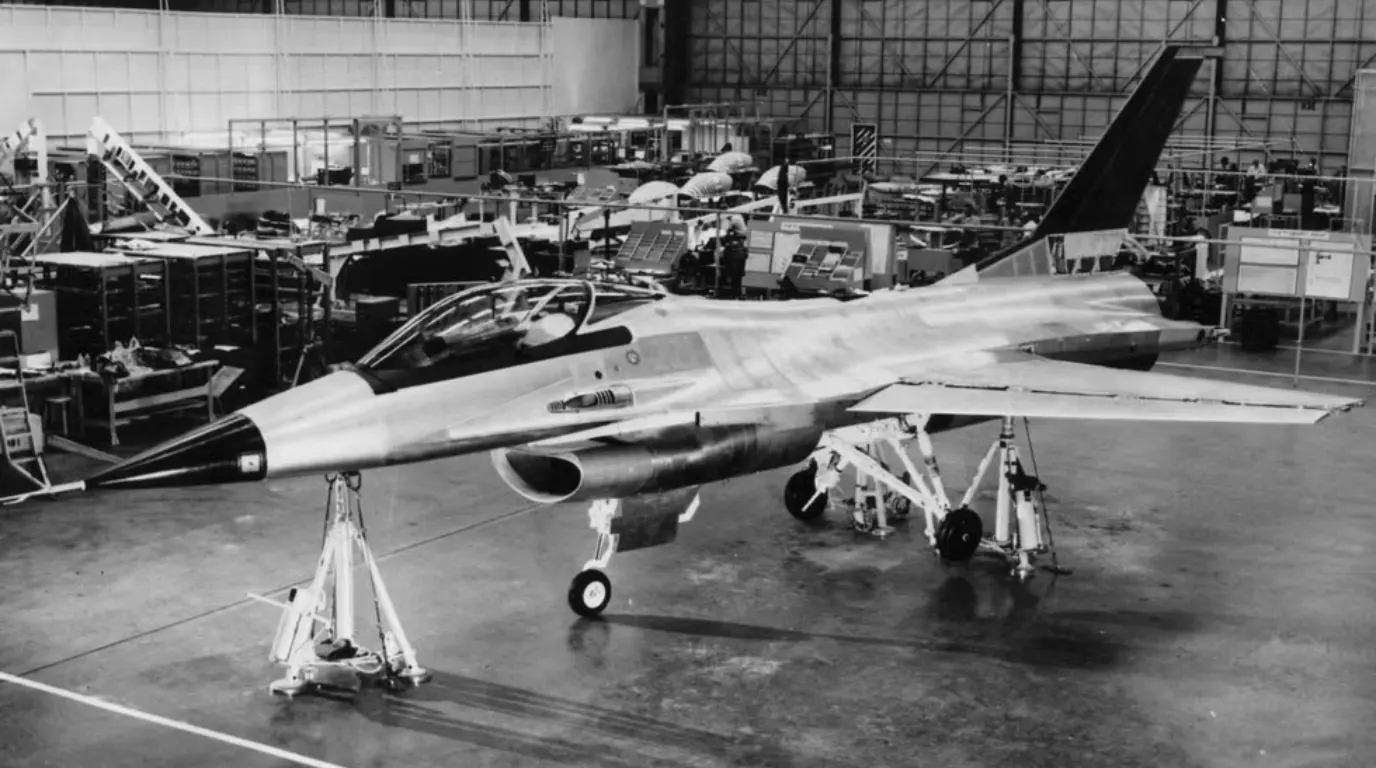

Il 20 gennaio 1974 il prototipo YF-16 matricola 72-1567 non avrebbe dovuto decollare.

Il programma prevedeva semplicemente un high-speed taxi test, cioè una prova di rullaggio ad alta velocità sulla pista della base di Edwards, in California.

Ai comandi c’era il collaudatore Phil Oestricher.

Durante l’accelerazione il muso del velivolo iniziò però a sollevarsi.

Il nuovo joystick laterale elettronico, completamente diverso dai tradizionali comandi meccanici, risultava ancora estremamente sensibile. Cercando di correggere l’assetto, Oestricher innescò una violenta Pilot Induced Oscillation (PIO).

L’aereo iniziò a oscillare da un lato all’altro della pista.

La punta dell’ala e la deriva sinistra arrivarono persino a sfiorare l’asfalto.

A quel punto il collaudatore aveva soltanto due possibilità:

• interrompere la corsa e quasi certamente distruggere il prototipo;
• oppure dare piena potenza e decollare.

Scelse la seconda. Fu una decisione presa in pochi istanti, ed ebbe ragione.

L’YF-16 rimase in volo per circa sei minuti, consentendo a Oestricher di riprendere il controllo e riportare il prototipo a terra con danni minimi.

Quello che doveva essere un semplice test di rullaggio divenne così il primo volo dell’F-16, passato alla storia come “Volo Zero”.

Il primo volo ufficiale

Dopo aver corretto la sensibilità del sistema di controllo e riparato i lievi danni riportati durante il volo accidentale, il 2 febbraio 1974 Phil Oestricher riportò in aria l’YF-16.

Questa volta tutto andò secondo i piani.

Il velivolo volò per circa 90 minuti, raggiunse 30.000 piedi di quota e 400 nodi di velocità, confermando sul campo le straordinarie caratteristiche di agilità previste dai progettisti.

Appena tre giorni più tardi superò anche la barriera del suono.

Era ormai evidente che quel piccolo caccia avrebbe cambiato per sempre la storia dell’aviazione militare.

L’ingegneria che cambiò per sempre i caccia da combattimento

Se la nascita dell’F-16 rappresentò una rivoluzione filosofica, la sua progettazione fu una rivoluzione tecnologica ancora più profonda.

Gli ingegneri della General Dynamics, guidati da Harry Hillaker, non si limitarono infatti a costruire un caccia più agile dei precedenti. Dovettero affrontare problemi che nessun progettista aveva mai risolto su un velivolo destinato alla produzione di massa.

L’obiettivo imposto dalla Fighter Mafia era estremamente ambizioso: ottenere un caccia capace di vincere qualsiasi combattimento manovrato, mantenendo però costi contenuti e una struttura relativamente semplice.

Raggiungere questo equilibrio significava mettere in discussione molti dei principi che avevano guidato fino a quel momento la progettazione aeronautica.

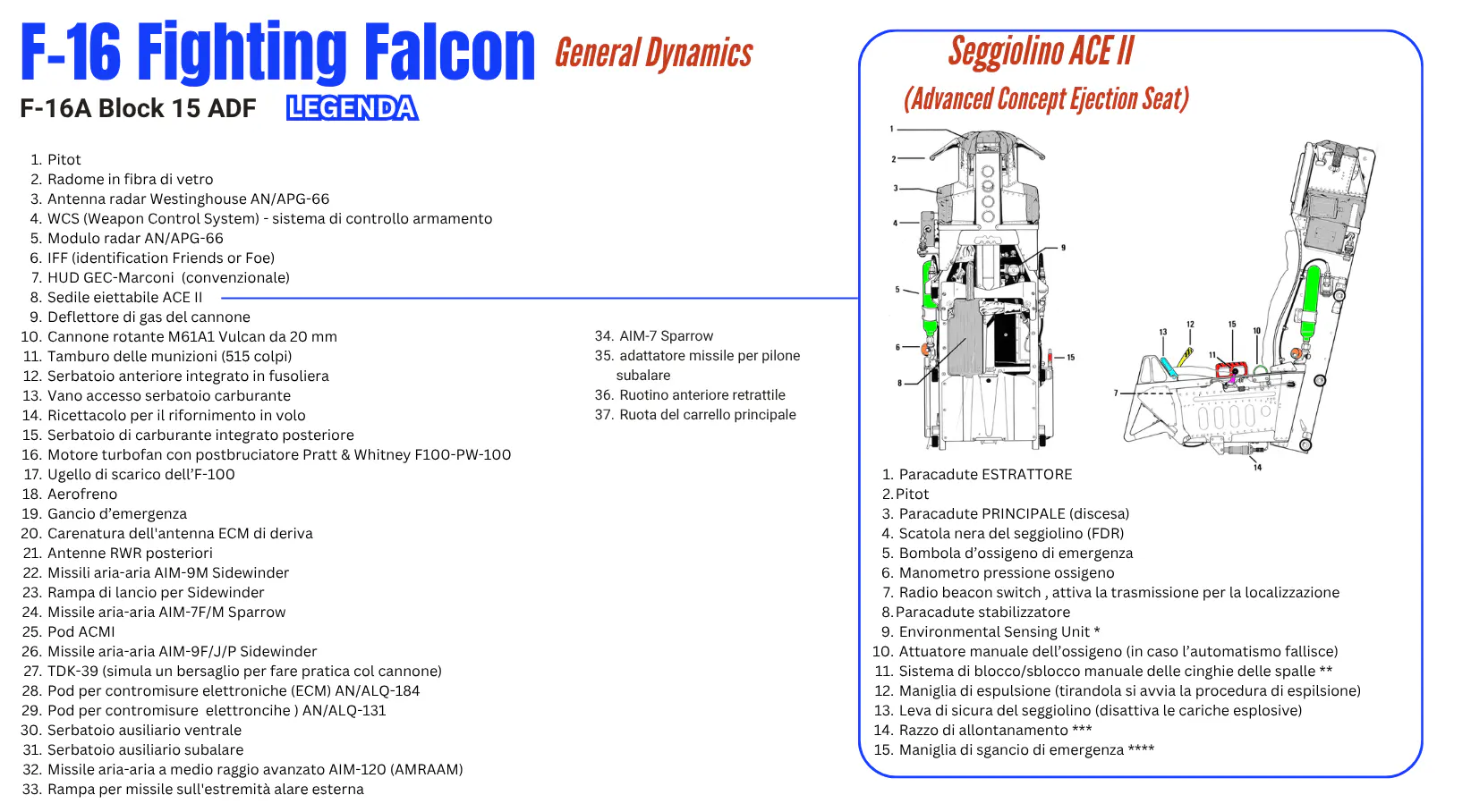

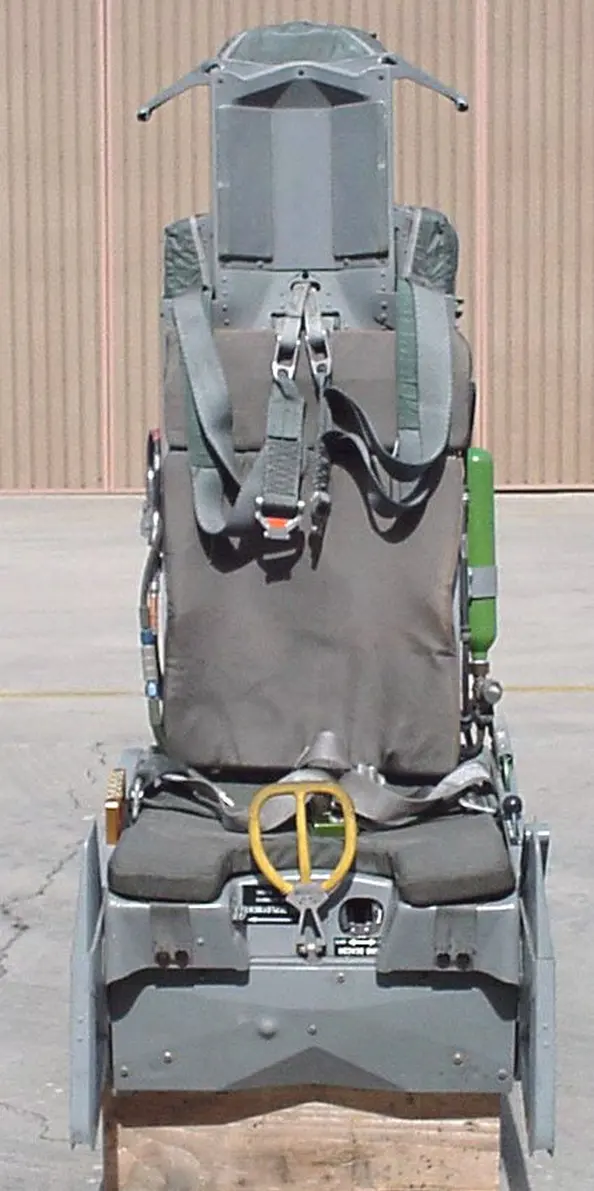

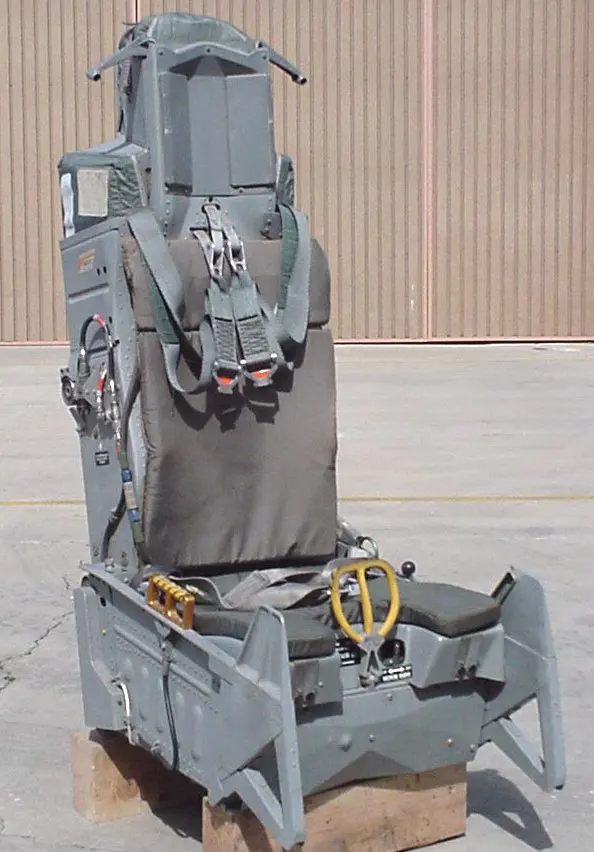

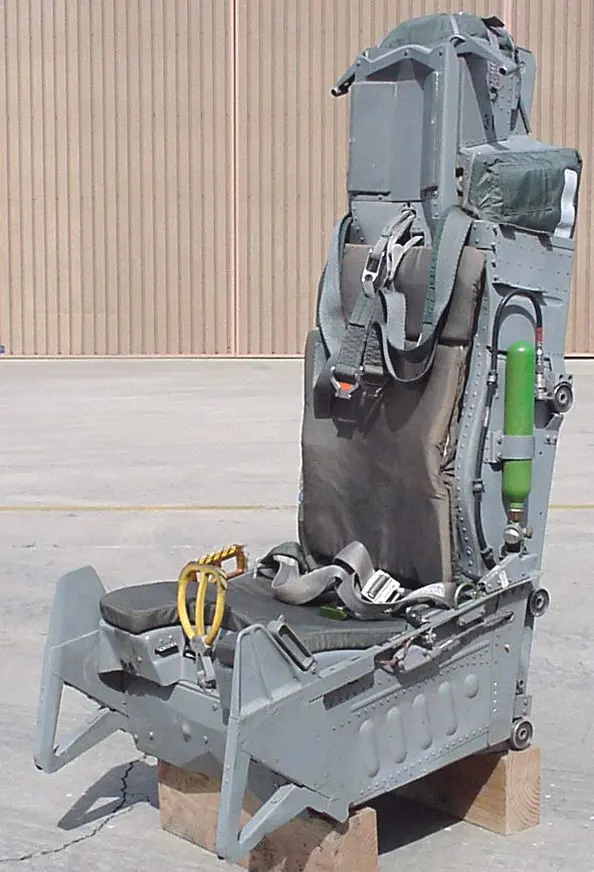

* Environmental Sensing Unit: Misura la quota e la velocità dell’aria al momento del lancio, fornendo i dati necessari al computer del seggiolino per attivare la sequenza di salvataggio più adatta. (sequenza 1-2-3 che vedremo in seguito).
** Inertia reel locking lever (Leva di bloccaggio del riavvolgitore inerziale): Consente al pilota di bloccare o sbloccare manualmente lo scorrimento delle cinghie delle spalle. In caso di eiezione o di forti decelerazioni, il sistema inerziale si blocca comunque in automatico per stringere il pilota contro lo schienale.
*** Trajectory divergence rocket: Il motore a razzo inferiore che spinge il sedile lateralmente lontano dal velivolo per evitare l’impatto con la coda dell’F-16.
**** Un maniglia rossa che il pilota può tirare per liberarsi manualmente dalle cinghie del seggiolino in caso di malfunzionamento del sistema automatico.

Un aereo progettato per essere instabile

Ho già analizzato in profondità i principi fisici di questa rivoluzione tecnologica nell’articolo Instabilità Aerodinamica: Perché i caccia moderni volano “contro le leggi della fisica” su aerostoria.it, che ti invito a leggere per comprendere appieno i concetti base del volo fly-by-wire.

Quando l’instabilità diventa un vantaggio

Per decenni gli ingegneri avevano cercato di rendere gli aeroplani il più possibile stabili.

L’F-16 fece esattamente il contrario:

Può sembrare un paradosso, ma è proprio questa scelta ad averne decretato il successo.

In un velivolo tradizionale il centro di gravità viene mantenuto davanti al punto neutro aerodinamico, in modo che l’aereo tenda spontaneamente a ritornare in equilibrio dopo una perturbazione.

Nel Fighting Falcon gli ingegneri decisero invece di arretrare il centro di gravità, ottenendo una stabilità statica rilassata. In pratica il velivolo non aveva più la naturale tendenza a ritornare autonomamente in assetto, ma risultava molto più rapido nell’iniziare qualsiasi manovra.

Dal punto di vista aerodinamico era un enorme vantaggio, dal punto di vista del pilota, invece, sarebbe stato un incubo.

Senza un sistema di controllo automatico, l’F-16 sarebbe diventato praticamente impossibile da pilotare.

Come ingegnere, considero questa una delle decisioni progettuali più coraggiose mai prese nella storia dell’aviazione militare. Per la prima volta si accettava deliberatamente di progettare un velivolo che, lasciato completamente a sé stesso, non avrebbe mantenuto il volo in condizioni normali.

Il Fly-by-Wire: il vero pilota invisibile

Il computer che manovra centinaia di volte al secondo

Per rendere possibile questa configurazione serviva qualcosa che negli anni Settanta appariva quasi fantascienza.

La soluzione fu il primo sistema Fly-by-Wire analogico a quadrupla ridondanza installato su un caccia destinato alla produzione in serie.

I movimenti impartiti dal pilota non raggiungevano direttamente le superfici di controllo attraverso aste, cavi o rinvii meccanici.

Ogni comando veniva inviato a un computer di bordo che lo elaborava e correggeva continuamente, muovendo automaticamente alettoni, stabilizzatori e timone.

Il sistema interveniva centinaia di volte al secondo, compensando continuamente l’instabilità aerodinamica del velivolo.

La ridondanza rappresentava un altro elemento fondamentale.

L’architettura prevedeva quattro computer indipendenti, così che anche in caso di guasto multiplo il velivolo potesse continuare a essere controllato in sicurezza.

Oggi il Fly-by-Wire è una tecnologia comune su quasi tutti i moderni caccia occidentali. All’epoca, invece, significava affidare la propria vita a un sistema elettronico che non aveva precedenti operativi.

Era una scelta rivoluzionaria.

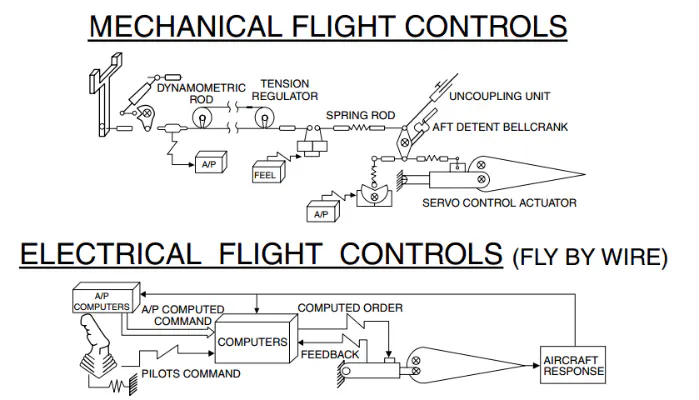

La rivoluzione del silicio: comandi meccanici tradizionali contro sistema Fly-by-Wire.
In alto, la complessa e pesante architettura di un caccia tradizionale, vincolata a cavi d’acciaio, pulegge, regolatori di tensione e rinvii meccanici soggetti a usura e ritardi di risposta. In basso, la pulizia concettuale ed elettronica del Fly-by-Wire introdotto dall’F-16: i comandi fisici del pilota vengono convertiti istantaneamente in impulsi elettrici, elaborati dai computer di bordo e trasmessi via cavo direttamente agli attuatori idraulici. Un sistema di retroazione (Feedback) corregge l’assetto centinaia di volte al secondo, rendendo possibile il volo di un aereo nativamente instabile. (Schema: Archivio Tecnico Aeronautico / Rielaborazione: aerostoria.it)

Se l’F-16 è diventato il primo caccia di serie a volare affidandosi esclusivamente a impulsi digitali, la paternità storica di questa rivoluzione tecnologica si deve interamente alle brillanti intuizioni di Neil Armstrong e agli ingegneri del Flight Research Center della NASA, che ne dimostrarono la fattibilità tecnica sperimentando i primi computer di derivazione lunare Apollo.

Volare a 9G senza perdere conoscenza

La cabina progettata intorno al corpo umano

L’agilità dell’F-16 permetteva manovre capaci di generare accelerazioni fino a 9G.

A questi livelli il problema non era più il velivolo.

Era il pilota.

Durante una virata molto stretta il sangue tende infatti a spostarsi verso gli arti inferiori, riducendo l’afflusso al cervello. Se il fenomeno diventa troppo intenso si verifica il G-LOC (G-induced Loss Of Consciousness), cioè la perdita di coscienza provocata dalle accelerazioni.

Per limitare questo rischio gli ingegneri modificarono completamente l’abitacolo.

Il sedile inclinato di 30°

Nei caccia precedenti lo schienale era inclinato di circa 13°.

Sull’F-16 venne portato a 30°.

L’obiettivo era ridurre il dislivello verticale tra cuore e cervello, facilitando la circolazione sanguigna durante le manovre ad alto numero di G.

Il joystick laterale

Un’altra innovazione riguardò il comando principale di volo.

Invece del classico joystick centrale comparve uno stick laterale, collocato sul lato destro dell’abitacolo.

A prima vista potrebbe sembrare una semplice scelta ergonomica.

In realtà la motivazione era molto più pratica.

Sotto accelerazioni di 9G il pilota fatica perfino a sollevare il braccio. Appoggiando l’avambraccio su un supporto laterale è sufficiente esercitare piccole pressioni con il polso, riducendo lo sforzo fisico durante le manovre più impegnative.

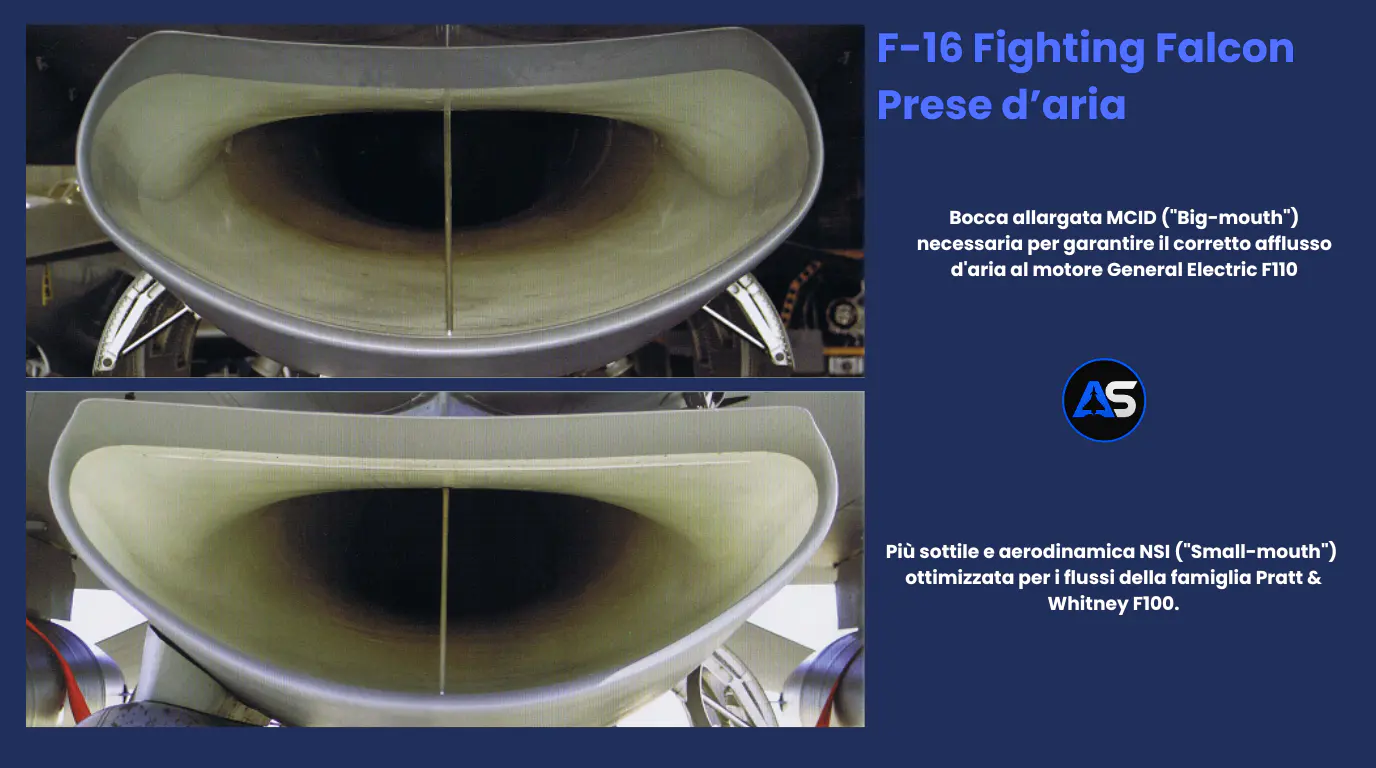

Le LERX: i vortici che salvano il motore

Quando l’aria smette di arrivare

L’F-16 utilizza un solo motore.

Questo rende ancora più importante garantire un flusso d’aria regolare alla presa ventrale durante qualsiasi manovra.

Nei voli ad elevato angolo d’attacco (AoA) la fusoliera rischiava però di disturbare il flusso verso la presa d’aria, provocando lo stallo del compressore.

Gli ingegneri risolsero il problema introducendo una soluzione destinata a diventare un classico dell’aerodinamica moderna.

Nacquero così le Leading Edge Root Extensions (LERX).

Queste estensioni del bordo d’attacco, integrate nella fusoliera, generano potenti vortici controllati che convogliano aria ad alta energia direttamente verso la presa d’aria del motore.

Il risultato è duplice.

Da una parte migliorano la controllabilità alle alte incidenze.

Dall’altra garantiscono al motore un’alimentazione molto più regolare anche durante le manovre più estreme.

È interessante notare come oggi quasi tutti i moderni caccia utilizzino soluzioni analoghe. Ancora una volta, l’F-16 fece da apripista.

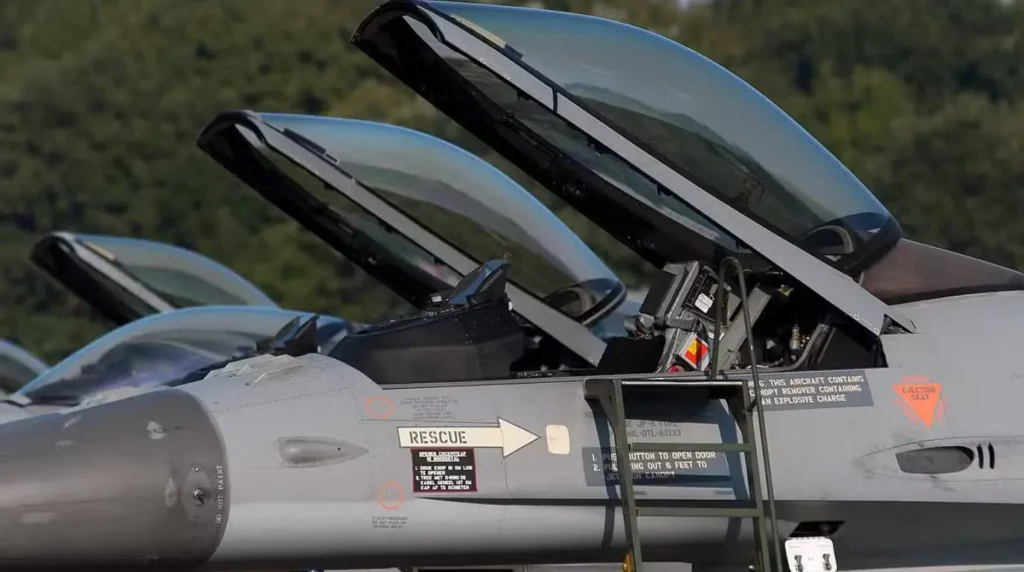

Bubble canopy

Vedere il nemico prima che lui veda te

L’esperienza del Vietnam aveva dimostrato che molti piloti venivano sorpresi alle proprie “ore sei”, semplicemente perché i montanti della cabina limitavano la visuale.

La risposta della General Dynamics fu radicale.

L’F-16 ricevette una cupola a bolla realizzata in un unico elemento di policarbonato, completamente priva di montanti anteriori.

Per il pilota significava una visuale praticamente panoramica.

Dal punto di vista industriale, invece, rappresentava una sfida enorme.

La cupola doveva mantenere un’elevata qualità ottica, senza distorsioni che potessero compromettere il puntamento delle armi, e contemporaneamente garantire una resistenza sufficiente all’impatto con volatili ad alta velocità.

Ancora oggi la silhouette dell’F-16 è immediatamente riconoscibile proprio grazie a questa caratteristica.

Provare un caccia prima ancora di farlo volare

I test strutturali a terra

Prima che un caccia possa affrontare il cielo deve dimostrare di sopportare carichi ben superiori a quelli previsti durante la vita operativa.

Per verificare la robustezza della struttura, una cellula completa venne installata all’interno di una gigantesca intelaiatura.

Centinaia di martinetti idraulici computerizzati applicavano carichi progressivamente crescenti sulle ali e sulla fusoliera, simulando le condizioni più severe immaginabili.

Gli ingegneri non si fermarono ai 9G previsti dal progetto.

Spinsero deliberatamente la struttura fino al 150% del carico massimo, il cosiddetto carico ultimo, per individuare con precisione il punto in cui il materiale avrebbe iniziato a deformarsi permanentemente o a cedere.

La fatica dei materiali

Superare una manovra estrema una sola volta è relativamente semplice.

Molto più difficile è ripeterla migliaia di volte.

Per questo motivo furono eseguite lunghe campagne di prove di fatica, durante le quali le ali venivano continuamente flesse attraverso cicli ripetitivi di carico e scarico.

Sensori a ultrasuoni e analisi metallografiche consentivano di individuare la comparsa delle prime microfratture, permettendo di rinforzare la struttura esattamente dove necessario.

Fu proprio grazie a questi test che vennero ottimizzati longheroni, ordinate e numerosi elementi interni della cellula.

Leggerezza senza rinunciare alla robustezza

La filosofia strutturale dell’F-16

Ridurre il peso era uno degli obiettivi principali della Fighter Mafia.

Ogni chilogrammo risparmiato significava migliori prestazioni e minori costi operativi, per raggiungere questo risultato gli ingegneri adottarono diverse soluzioni innovative.

La fusoliera blended wing-body

L’ala e la fusoliera non sono più elementi nettamente separati, la transizione tra le due superfici avviene in modo graduale, creando una struttura integrata capace di generare portanza anche attraverso la fusoliera stessa.

Questo aumenta lo spazio disponibile per il carburante e migliora contemporaneamente l’efficienza aerodinamica.

I materiali compositi

Pur rimanendo prevalentemente costruito in leghe di alluminio aeronautico, l’F-16 introdusse l’impiego di materiali compositi in zone selezionate della struttura.

I piani di coda utilizzavano rivestimenti in grafite-epossidica, ottenendo una significativa riduzione del peso rispetto alle soluzioni tradizionali.

Un solo motore, molti vantaggi

La scelta del motore singolo non fu dettata soltanto dalla ricerca della massima agilità.

Ridurre il numero dei propulsori significava diminuire:

• peso;
• consumi;
• costi di produzione;
• manutenzione.

Inoltre, adottando il Pratt & Whitney F100, già utilizzato sull’F-15, vennero abbattuti anche i costi di sviluppo del propulsore, rispettando pienamente la filosofia economica del programma Lightweight Fighter.

L’ingegneria prima della leggenda

Quando osserviamo un F-16 in volo è facile lasciarsi colpire dalla sua eleganza o dalla rapidità con cui cambia direzione.

Dietro quella naturalezza si nasconde però un lavoro ingegneristico enorme.

Ogni scelta progettuale — dall’instabilità aerodinamica al Fly-by-Wire, dalle LERX alla bubble canopy — nacque per risolvere un problema concreto e, nella maggior parte dei casi, finì per influenzare tutti i caccia occidentali sviluppati negli anni successivi.

È forse questo il lascito più importante del Fighting Falcon: non soltanto essere stato un grande aereo, ma aver cambiato il modo stesso di concepire un caccia moderno.

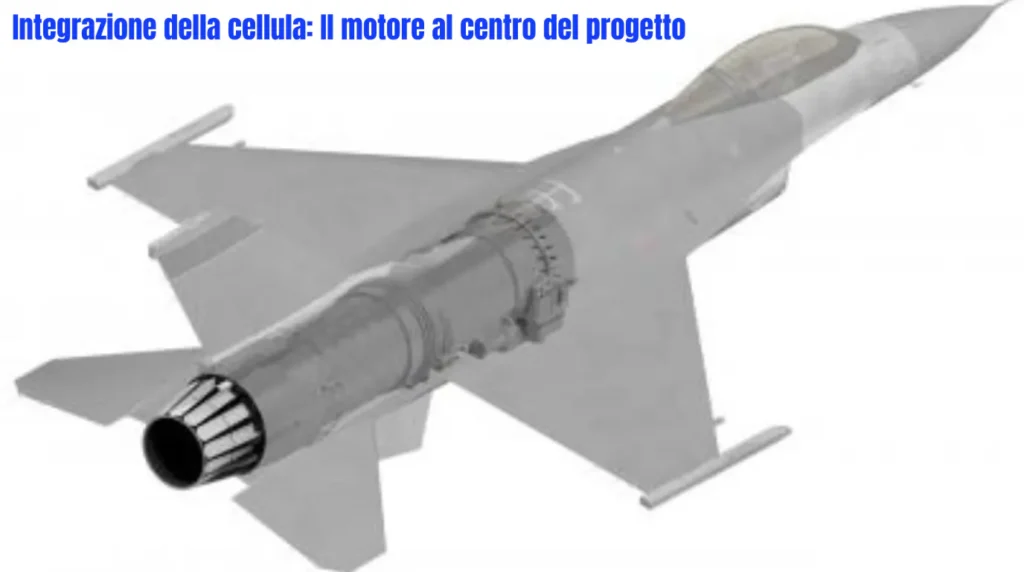

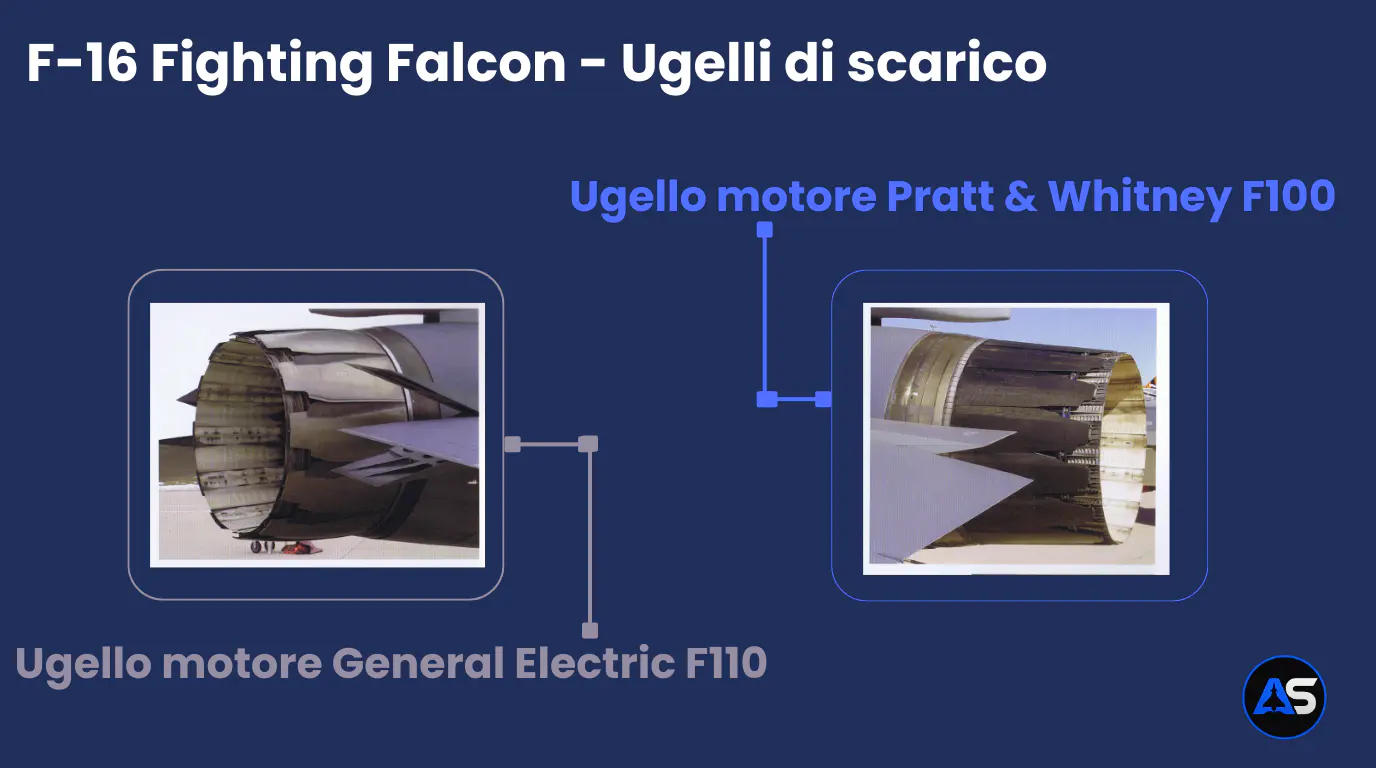

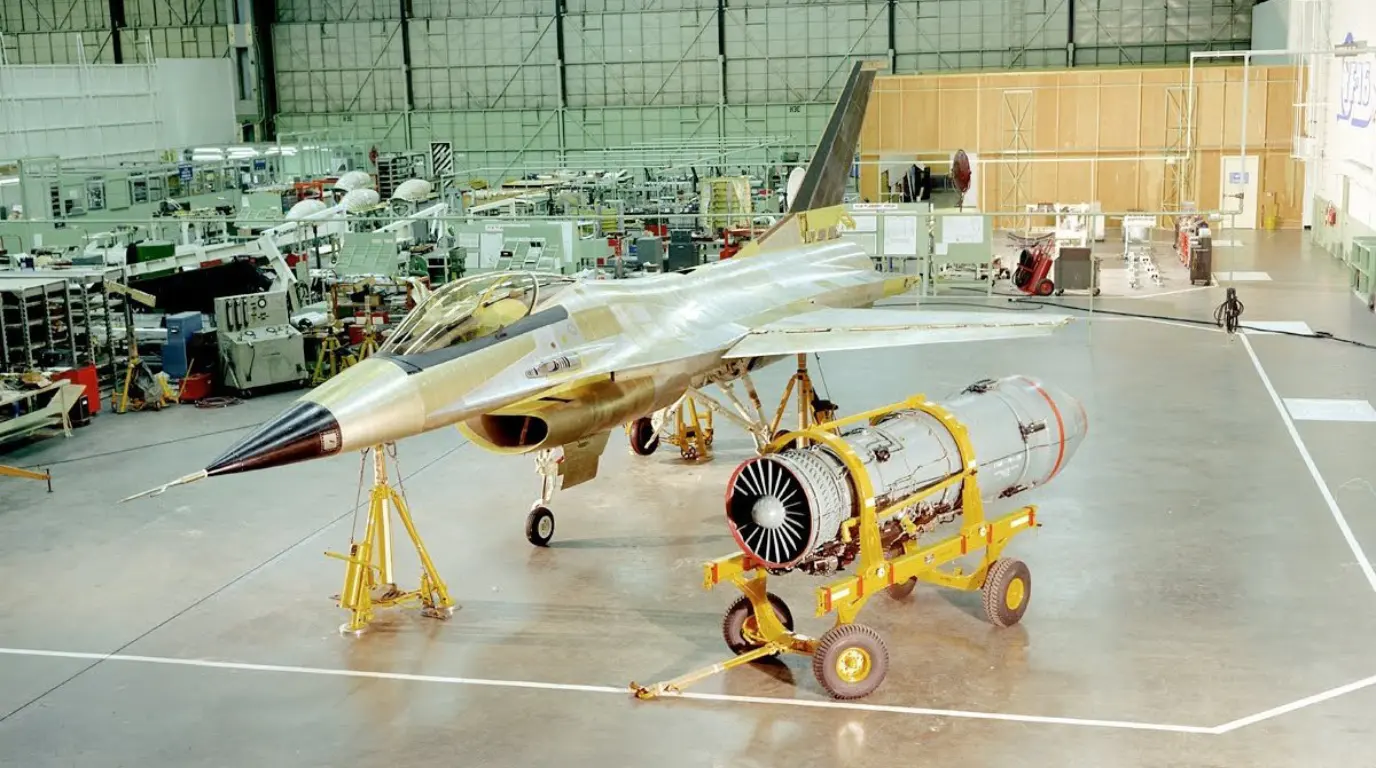

Il cuore del Fighting Falcon: il motore che cambiò le regole del gioco

L’aerodinamica rese l’F-16 un caccia straordinariamente agile, ma senza un propulsore all’altezza l’intero progetto sarebbe rimasto soltanto un esercizio teorico.

Fin dalle prime fasi di sviluppo, la General Dynamics aveva bisogno di un motore che garantisse un’elevata spinta, una risposta pronta all’acceleratore e un rapporto peso-potenza tale da sfruttare appieno la filosofia della Fighter Mafia.

La scelta ricadde sul Pratt & Whitney F100, lo stesso turbofan sviluppato per l’F-15 Eagle.

Sembrava la soluzione ideale, la realtà si rivelò molto più complessa.

Il Pratt & Whitney F100

Un motore rivoluzionario, ma non privo di problemi

Il Pratt & Whitney F100 rappresentava uno dei turbofan militari più avanzati della sua epoca.

Dotato di postbruciatore, consentiva all’F-16 di raggiungere una spinta tale da ottenere un rapporto spinta-peso superiore a 1:1 nelle configurazioni leggere.

Tradotto in termini pratici, il Fighting Falcon poteva accelerare in salita verticale, recuperare rapidamente energia dopo una virata stretta e mantenere prestazioni eccezionali durante il combattimento manovrato.

Era esattamente ciò che John Boyd aveva immaginato quando elaborò la teoria dell’Energia-Manovrabilità. Tuttavia, la ricerca di prestazioni elevate comportava inevitabilmente qualche compromesso.

I primi problemi operativi

Le prime versioni del motore evidenziarono alcune criticità che emersero rapidamente durante il servizio.

Tra le più importanti figuravano:

• compressor stall, ovvero lo stallo del compressore;
• flameout, cioè lo spegnimento improvviso del motore;
• risposta non sempre regolare ai rapidi movimenti della manetta.

In particolari condizioni di volo, soprattutto durante manovre ad alto angolo d’attacco o brusche variazioni di potenza, il flusso d’aria all’interno del compressore poteva diventare instabile.

Quando ciò accadeva, la combustione poteva interrompersi improvvisamente.

Per un caccia bimotore il problema è già serio.

Per un velivolo come l’F-16, dotato di un solo propulsore, diventava una vera emergenza.

Negli anni successivi il motore venne continuamente migliorato, aumentando progressivamente affidabilità e sicurezza operativa.

Quando un solo motore basta

Il rapporto spinta-peso superiore a 1

Una delle caratteristiche che contribuirono maggiormente alla fama del Fighting Falcon fu il suo eccezionale rapporto spinta-peso.

In configurazione relativamente leggera il valore superava 1:1.

Questo significa che la spinta massima sviluppata dal motore era superiore al peso dell’aereo.

Dal punto di vista operativo ciò offriva numerosi vantaggi.

L’F-16 poteva:

• accelerare molto rapidamente;
• recuperare velocità dopo una virata;
• salire quasi verticalmente per brevi periodi;
• mantenere elevata energia durante il combattimento.

Non era soltanto una questione di spettacolarità.

Nel dogfight conservare energia significa spesso decidere chi avrà la possibilità di effettuare la manovra successiva.

Ed è proprio qui che tornano le intuizioni della Fighter Mafia.

La Great Engine War

Quando due costruttori iniziarono a competere sullo stesso caccia

I problemi iniziali del Pratt & Whitney convinsero il Dipartimento della Difesa ad adottare una soluzione piuttosto insolita.

Invece di affidarsi a un solo costruttore, venne avviata quella che passò alla storia come Great Engine War.

L’obiettivo era semplice.

Mettere in concorrenza Pratt & Whitney e General Electric, lasciando che fossero affidabilità, prestazioni e costi a decretare il vincitore.

General Electric sviluppò il nuovo F110, un turbofan più potente che iniziò a equipaggiare parte della produzione dell’F-16.

Da quel momento nacque anche una particolarità destinata a rimanere nella storia del Fighting Falcon.

Come riconoscere il motore dal numero del Block

Con l’introduzione dei nuovi lotti produttivi, la numerazione dei Blocks iniziò a identificare anche il propulsore installato.

La regola era estremamente semplice.

Tabella 2. Configurazione dei motori e suddivisione dei lotti di produzione

La cellula rimaneva sostanzialmente identica.

Ciò che cambiava era principalmente il gruppo propulsore e alcune modifiche necessarie per adattare la presa d’aria e la parte inferiore della fusoliera ai diversi motori.

Pratt & Whitney contro General Electric

Due filosofie differenti

Entrambi i motori si dimostrarono eccellenti, ma con caratteristiche leggermente diverse.

Nel tempo entrambe le famiglie di motori raggiunsero livelli di affidabilità estremamente elevati, tanto da rimanere ancora oggi in produzione nelle rispettive versioni aggiornate.

Quando il motore si spegne

Il Flameout Landing

Anche con tutti gli aggiornamenti introdotti negli anni, lo spegnimento del motore rimane una delle emergenze più critiche per un caccia monomotore.

Nel caso dell’F-16 il pilota dispone di procedure specifiche per affrontare il cosiddetto Flameout Landing.

Se quota e velocità lo consentono, viene tentata la riaccensione del motore durante la discesa.

Se invece il riavvio non è possibile, il Fighting Falcon si comporta come un aliante ad alte prestazioni.

Il pilota deve trasformare la quota disponibile in distanza percorsa, pianificando con estrema precisione l’avvicinamento alla pista.

Ogni errore nella gestione dell’energia può compromettere completamente l’atterraggio.

Ancora una volta emerge una caratteristica tipica dell’F-16: tutto ruota intorno alla gestione dell’energia.

L’EPU

L’ultima linea di difesa

Quando il motore si arresta non viene meno soltanto la spinta.

Si rischia di perdere anche la pressione idraulica e l’alimentazione elettrica necessarie al funzionamento dei sistemi di bordo.

Per evitare questa situazione, l’F-16 è equipaggiato con una Emergency Power Unit (EPU).

Si tratta di un piccolo gruppo di emergenza che entra automaticamente in funzione quando vengono meno le principali fonti di energia.

L’EPU è alimentata da idrazina (Hydrazine), un combustibile altamente energetico che permette di azionare una turbina capace di alimentare:

• il sistema idraulico essenziale;
• i principali circuiti elettrici;
• il Fly-by-Wire.

In questo modo il pilota mantiene il controllo del velivolo anche dopo la perdita del motore, disponendo del tempo necessario per tentare la riaccensione oppure raggiungere una pista idonea.

Dal punto di vista ingegneristico è una soluzione estremamente valida.

In pochi secondi un sistema completamente indipendente prende il posto del motore principale, consentendo al caccia di rimanere governabile proprio quando ogni altra fonte di energia è venuta meno.

ACES II

Il seggiolino che ha salvato centinaia di vite

Se tutte le procedure di emergenza falliscono, rimane un’unica possibilità.

L’espulsione.

L’F-16 utilizza il celebre ACES II (Advanced Concept Ejection Seat II), considerato uno dei migliori seggiolini eiettabili mai realizzati.

La sua sequenza operativa è completamente automatizzata.

Dopo l’azionamento della maniglia:

• il tettuccio viene espulso;
• il seggiolino viene proiettato fuori dall’abitacolo;
• si accende il razzo principale;
• un piccolo paracadute stabilizzatore impedisce rotazioni incontrollate;
• successivamente il pilota viene separato dal seggiolino;
• infine si apre il paracadute principale.

L’intera sequenza richiede meno di due secondi.

(Foto: ejectionsite.com)

Tre modalità completamente automatiche

Uno degli aspetti più sofisticati dell’ACES II è la capacità di adattare automaticamente la procedura di espulsione alle condizioni di volo.

Grazie a sensori di pressione statica e dinamica il sistema seleziona autonomamente tre modalità operative:

Questa gestione automatica consente di adattare l’espulsione a scenari estremamente differenti, aumentando sensibilmente le probabilità di sopravvivenza.

Il kit di sopravvivenza

Sotto il sedile è integrato anche un kit di sopravvivenza che accompagna il pilota durante la discesa.

Il contenuto varia in funzione del teatro operativo, ma comprende normalmente:

• radio di emergenza;
• razzi di segnalazione;
• materiale di primo soccorso;
• razioni d’acqua;
• zattera autogonfiabile per gli ammaraggi;
• equipaggiamento supplementare in base alla missione.

Più di un semplice motore

Osservando l’F-16 si tende spesso a parlare della sua straordinaria agilità. Eppure gran parte della sua efficacia nasce da sistemi che il pubblico non vede. Il motore, la ridondanza del Fly-by-Wire, l’EPU, il seggiolino ACES II e l’intera filosofia della gestione dell’energia costituiscono un insieme perfettamente integrato. È questa sinergia che ha reso il Fighting Falcon uno dei caccia più affidabili e longevi della storia.

Dalla General Dynamics alla Lockheed Martin: come l’F-16 è diventato immortale

Se la prima parte della storia dell’F-16 è quella di un progetto rivoluzionario, la seconda racconta qualcosa di ancora più sorprendente.

Molti programmi aeronautici raggiungono il proprio apice pochi anni dopo l’entrata in servizio, per poi iniziare lentamente il declino. Il Fighting Falcon ha seguito una strada completamente diversa.

Nel corso dei decenni è cambiato quasi tutto.

Sono cambiati i radar, i computer di missione, i motori, l’avionica, le capacità operative e perfino il costruttore.

Eppure la cellula progettata all’inizio degli anni Settanta continua ancora oggi a rappresentare la base di uno dei caccia multiruolo più richiesti al mondo.

Il segreto di questa longevità ha un nome preciso: evoluzione continua.

La fine della Guerra Fredda cambiò anche il destino dell’F-16

Quando General Dynamics lasciò il settore aeronautico

La caduta del Muro di Berlino e il successivo scioglimento dell’Unione Sovietica modificarono profondamente l’industria della difesa americana.

Con la riduzione dei bilanci militari, molte aziende dovettero rivedere completamente le proprie strategie industriali.

Anche la General Dynamics, nonostante il successo commerciale dell’F-16, decise di concentrarsi su altri settori ritenuti più redditizi, come i sommergibili nucleari, i mezzi corazzati e i sistemi spaziali.

Nel marzo 1993 avvenne così una delle operazioni industriali più importanti nella storia dell’aviazione militare.

La divisione aeronautica di Fort Worth, compresa l’intera linea produttiva dell’F-16, venne ceduta alla Lockheed Corporation per circa 1,5 miliardi di dollari.

Appena due anni dopo, nel 1995, la Lockheed Corporation si fuse con la Martin Marietta.

Nacque così la Lockheed Martin, destinata a diventare uno dei maggiori costruttori aerospaziali del mondo e il nuovo custode dell’intero programma F-16.

Perché questo passaggio fu fondamentale

Dal punto di vista tecnico il Fighting Falcon non aveva alcun problema strutturale che imponesse un cambio di gestione.

Anzi, il programma era già un enorme successo internazionale.

L’ingresso della Lockheed Martin offrì però un vantaggio decisivo, l’azienda poteva infatti trasferire sull’F-16 molte delle tecnologie sviluppate per i programmi più moderni, garantendo una continua evoluzione dell’aereo senza modificarne la filosofia progettuale.

Quella che sembrava una semplice operazione societaria si trasformò, in realtà, nella chiave della straordinaria longevità del Fighting Falcon.

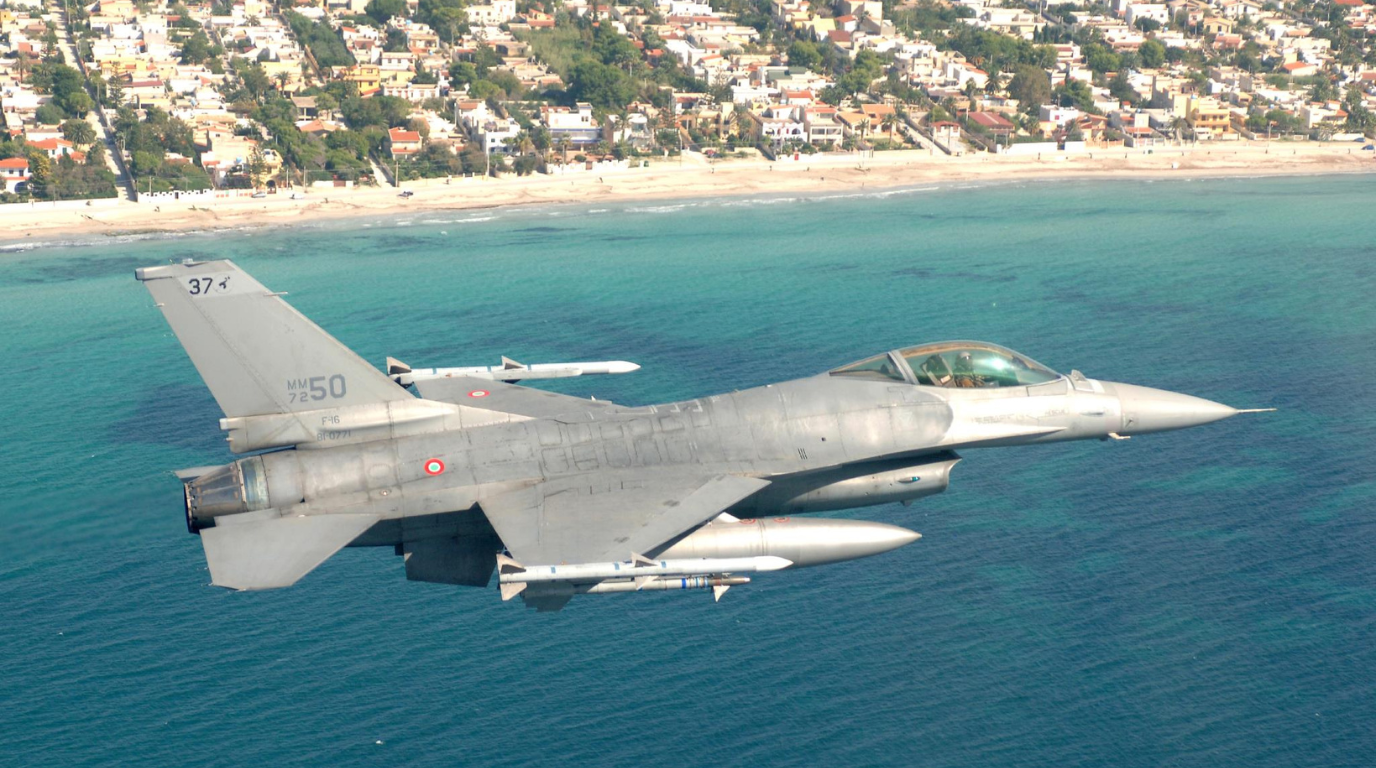

Il Programma “Peace Caesar”: L’era dell’F-16 Vipera nell’Aeronautica Militare

L’introduzione dell’F-16 Fighting Falcon nella flotta dell’Aeronautica Militare Italiana rappresenta una delle soluzioni stop-gap di maggior successo nella storia della nostra difesa aerea.

Il 15 marzo 2001, l’Italia e gli Stati Uniti siglarono l’accordo Foreign Military Sales (FMS) denominato “Peace Caesar”. Il programma nacque per colmare un critico vuoto capacitivo nei cieli italiani, causato dai ritardi nella produzione del nuovo caccia di quinta generazione Eurofighter Typhoon e dal contestuale ritiro dei leggendari — ma ormai obsoleti — Lockheed F-104 Starfighter.

Gli F-16 italiani vennero assegnati a due reparti di punta della Difesa Aerea:

• 37° Stormo di Trapani-Birgi (10° e 18° Gruppo Caccia)
• 5° Stormo di Cervia (23° Gruppo Caccia)

I dettagli del contratto FMS e il leasing degli F-16

Il contratto, del valore complessivo di circa 777 milioni di dollari, prevedeva il leasing pluriennale di 34 velivoli operativi prelevati dai depositi dell’AMARG in Arizona:

• 30 caccia monoposto F-16A ADF (Air Defense Fighter), ottimizzati per l’intercettazione aerea.
• 4 caccia biposto F-16B, destinati all’addestramento dei piloti.

Prima delle consegne (avvenute tra il 2003 e il 2004), tutti gli aerei furono completamente ricondizionati presso la Hill Air Force Base in Utah. Grazie al programma di rinforzo strutturale Falcon Up e all’installazione dei motori aggiornati Pratt & Whitney F100-PW-220E, la flotta fu rimessa a nuovo per garantire i più alti standard operativi.

Il programma Peace Caesar si è concluso ufficialmente nel maggio 2012 con la restituzione degli ultimi caccia agli Stati Uniti, completando il passaggio di testimone definitivo nelle mani dell’Eurofighter Typhoon.

Perché nacquero i Block?

Prima dell’F-16 gli aggiornamenti più importanti comportavano quasi sempre la nascita di una nuova versione identificata da una lettera diversa.

Con il Fighting Falcon venne introdotto un approccio completamente differente.

Invece di creare continuamente nuove varianti, il velivolo sarebbe stato aggiornato progressivamente attraverso i cosiddetti Block di produzione.

Ogni nuovo Block introduceva miglioramenti tecnologici mantenendo però la stessa piattaforma di base.

Fu un’idea estremamente semplice, ed ebbe un successo enorme.

Ma la motivazione fu anche pratica, questa scelta rispondeva a tre esigenze principali:

1. Evitare l’obsolescenza: negli anni Settanta radar, computer e software evolvevano con una rapidità senza precedenti. Suddividere la produzione in Block consentiva di introdurre nuove tecnologie direttamente durante la produzione senza dover riprogettare completamente il velivolo.
2. Facilitare manutenzione e logistica: ogni Block identificava con precisione la configurazione dell’aereo. Per i reparti manutentivi questo significava sapere immediatamente quali componenti installare e quali procedure applicare, evitando errori e semplificando la gestione della flotta.
3. . Personalizzare gli aerei destinati all’esportazione: l’F-16 iniziò rapidamente a essere esportato in numerosi Paesi. Ogni cliente aveva esigenze differenti. Il sistema dei Block consentiva di adattare avionica, armamento e software mantenendo però una piattaforma comune.

Considero questa una delle intuizioni industriali più intelligenti dell’intero programma. Oggi ci sembra quasi naturale parlare di aggiornamenti incrementali, ma negli anni Settanta era un modo completamente nuovo di concepire l’evoluzione di un sistema d’arma.

L’evoluzione del Fighting Falcon

Dal Fighting Falcon al Viper

Il nome assegnato ufficialmente dal Pentagono nel 1976 era Fighting Falcon, tra i piloti, però, questo nome non riscosse mai particolare entusiasmo.

Quasi subito iniziò a diffondersi un altro soprannome: Viper.

Il primo era puramente estetico.

Osservato frontalmente, il muso dell’F-16 e le LERX ricordavano la testa di una vipera pronta a colpire.

Il secondo nasceva invece dalla cultura popolare dell’epoca.

Molti piloti erano appassionati della serie televisiva Battlestar Galactica, nella quale i caccia spaziali si chiamavano proprio Viper.

Nel 2012, con il lancio commerciale del Block 70/72, la Lockheed Martin decise di adottare ufficialmente questo storico soprannome anche nella documentazione commerciale.

Il programma MLU

Come un F-16 degli anni Ottanta tornò a essere moderno

All’inizio degli anni Novanta molte nazioni europee della NATO disponevano di numerosi F-16A/B Block 15 ancora strutturalmente validi ma ormai superati dal punto di vista elettronico.

Invece di acquistare nuovi velivoli venne sviluppato il programma Mid-Life Update (MLU).

Non si trattò di un semplice aggiornamento, fu una vera ricostruzione tecnologica.

Gli interventi principali comprendevano:

• sostituzione dei computer analogici con sistemi digitali derivati dai Block 50;
• aggiornamento del radar AN/APG-66(V)2;
• integrazione dei missili AIM-120 AMRAAM;
• nuova cabina digitale con schermi multifunzione;
• introduzione della filosofia HOTAS (Hands On Throttle-And-Stick);
• nuova denominazione F-16AM e F-16BM.

L’efficacia del programma fu tale da consentire a velivoli costruiti nei primi anni Ottanta di continuare a operare in scenari moderni.

È una dimostrazione concreta di quanto fosse solida la piattaforma originale progettata dalla General Dynamics.

Il Block 70/72

L’ultimo stadio dell’evoluzione

Il Block 70/72, conosciuto commercialmente come F-16V Viper, rappresenta oggi il massimo livello evolutivo raggiunto dal Fighting Falcon.

Pur mantenendo la stessa impostazione aerodinamica del progetto originale, incorpora tecnologie sviluppate per i più moderni programmi statunitensi.

Tra le innovazioni principali figurano:

Radar AN/APG-83 SABR AESA

Il radar a scansione elettronica attiva sostituisce i precedenti sistemi meccanici.

Offre maggiore portata, migliore capacità di seguire contemporaneamente numerosi bersagli e una superiore resistenza alle contromisure elettroniche.

Center Pedestal Display

La cabina viene completamente ridisegnata. Il grande schermo centrale ad alta risoluzione sostituisce numerosi strumenti tradizionali, integrando in un’unica interfaccia i dati provenienti da radar, sensori e sistemi di navigazione.

Auto-GCAS

Una delle innovazioni più importanti riguarda la sicurezza.

Il sistema Automatic Ground Collision Avoidance System interviene automaticamente se rileva un’imminente collisione con il terreno e il pilota non reagisce.

Se necessario prende il controllo del velivolo, livella le ali e ordina una rapida cabrata, restituendo successivamente i comandi al pilota.

È una tecnologia che ha già evitato numerosi incidenti e salvato vite umane.

Serbatoi conformati (CFT)

I Conformal Fuel Tanks aumentano sensibilmente l’autonomia senza occupare i piloni subalari destinati all’armamento.

È una soluzione particolarmente vantaggiosa nelle missioni a lungo raggio.

Integrated Viper Electronic Warfare Suite (IVEWS)

un sistema modulare che migliora la capacità del velivolo di rilevare, identificare e contrastare le minacce elettromagnetiche.

L’IVEWS opera in stretta integrazione con il radar, i sistemi di missione e gli apparati di autoprotezione, fornendo al pilota una consapevolezza della situazione decisamente superiore rispetto alle generazioni precedenti.

È bene fare una distinzione commerciale: la sigla F-16V definisce il programma di modernizzazione per i velivoli già esistenti che vengono aggiornati in officina, mentre la designazione Block 70/72 è riservata esclusivamente ai caccia costruiti da zero oggi, dotati di una struttura rinforzata che garantisce ben 12.000 ore di volo operative, il 50% in più rispetto a una cellula rigenerata.

Un progetto che continua a evolversi

La cellula del Block 70/72 viene certificata per una vita operativa di circa 12.000 ore di volo, contro le 8.000 ore delle precedenti generazioni.

Un incremento che consente al Fighting Falcon di rimanere operativo ancora per molti anni.

L’aspetto forse più sorprendente della storia dell’F-16 è che, osservando un moderno Block 70/72, si riconosce ancora chiaramente la sagoma del prototipo decollato quasi per caso il 20 gennaio 1974.

Sotto quella linea elegante, però, si nasconde un velivolo profondamente diverso.

Radar, avionica, software, sistemi di protezione, computer di missione e guerra elettronica appartengono ormai a un’altra epoca tecnologica.

Ed è probabilmente questo il più grande successo dell’intero programma.

Non progettare un aereo destinato a rimanere immutato, ma creare una piattaforma capace di reinventarsi continuamente senza perdere la propria identità, è difficile immaginare che la sua architettura di base sia stata concepita nei primi anni Settanta, cinquant’anni, nel settore aeronautico, rappresentano un’eternità.

Tabella 3. Cronologia evolutiva delle varianti e dei blocchi dell’F-16

Tabella: Schema comparativo delle varianti e dei blocchi di produzione dell’F-16. (Fonte: Archivio Storico Aeronautico / Rielaborazione: aerostoria.it)

Eppure il Fighting Falcon continua a essere prodotto, esportato e impiegato in prima linea.

Non è soltanto il risultato di una progettazione particolarmente riuscita.

È la dimostrazione che una buona architettura aeronautica può evolversi nel tempo senza perdere la propria identità.

Perché gli Stati Uniti non acquistano il Block 70/72?

Questa è probabilmente una delle domande che ricorre più spesso quando si parla del Fighting Falcon.

La risposta è molto più semplice di quanto sembri:

L’USAF non ha rinunciato al Block 70 perché lo ritiene un cattivo aereo, al contrario, il Block 70 rappresenta probabilmente il punto più alto raggiunto dall’intera evoluzione del Fighting Falcon.

Il motivo è un altro, gli Stati Uniti hanno scelto di concentrare gli investimenti sul Lockheed Martin F-35 Lightning II, destinato a sostituire progressivamente buona parte della flotta di F-16.

Per molti Paesi, però, il quadro è completamente diverso, acquistare un F-35 richiede investimenti economici, infrastrutturali e logistici molto elevati.

Il Block 70/72 offre invece:

• costi operativi inferiori;
• manutenzione consolidata;
• personale già addestrato;
• ampia compatibilità con armamenti NATO;
• prestazioni ancora estremamente competitive.

Per questo motivo continua a riscuotere un notevole successo sul mercato internazionale.

Il caccia occidentale più esportato della sua generazione

Pochi aerei militari possono vantare una diffusione paragonabile a quella del Fighting Falcon.

Dal primo contratto con il cosiddetto European Participating Air Forces (EPAF) — che coinvolse Belgio, Danimarca, Paesi Bassi e Norvegia — l’F-16 è diventato uno dei principali caccia multiruolo dell’Occidente.

Negli anni successivi è stato adottato da numerose aeronautiche militari in Europa, Medio Oriente, Asia e America, dimostrando una notevole capacità di adattamento a dottrine operative molto diverse tra loro.

Questa diffusione ha prodotto anche un altro vantaggio.

Una vasta comunità di utilizzatori significa:

• aggiornamenti continui;
• ampia disponibilità di ricambi;
• sviluppo costante di nuovi software;
• integrazione di armamenti sempre più evoluti.

È uno dei motivi per cui il Fighting Falcon continua a rimanere competitivo.

Tabella 4. Mappa Globale degli Utilizzatori dell’F-16

Fonte dei dati: Database di riferimento Lockheed Martin / Rapporto annuale FlightGlobal “World Air Forces” / SIPRI (Stockholm International Peace Research Institute) Arms Transfers Database – Rielaborazione statistica e adattamento a cura di aerostoria.it

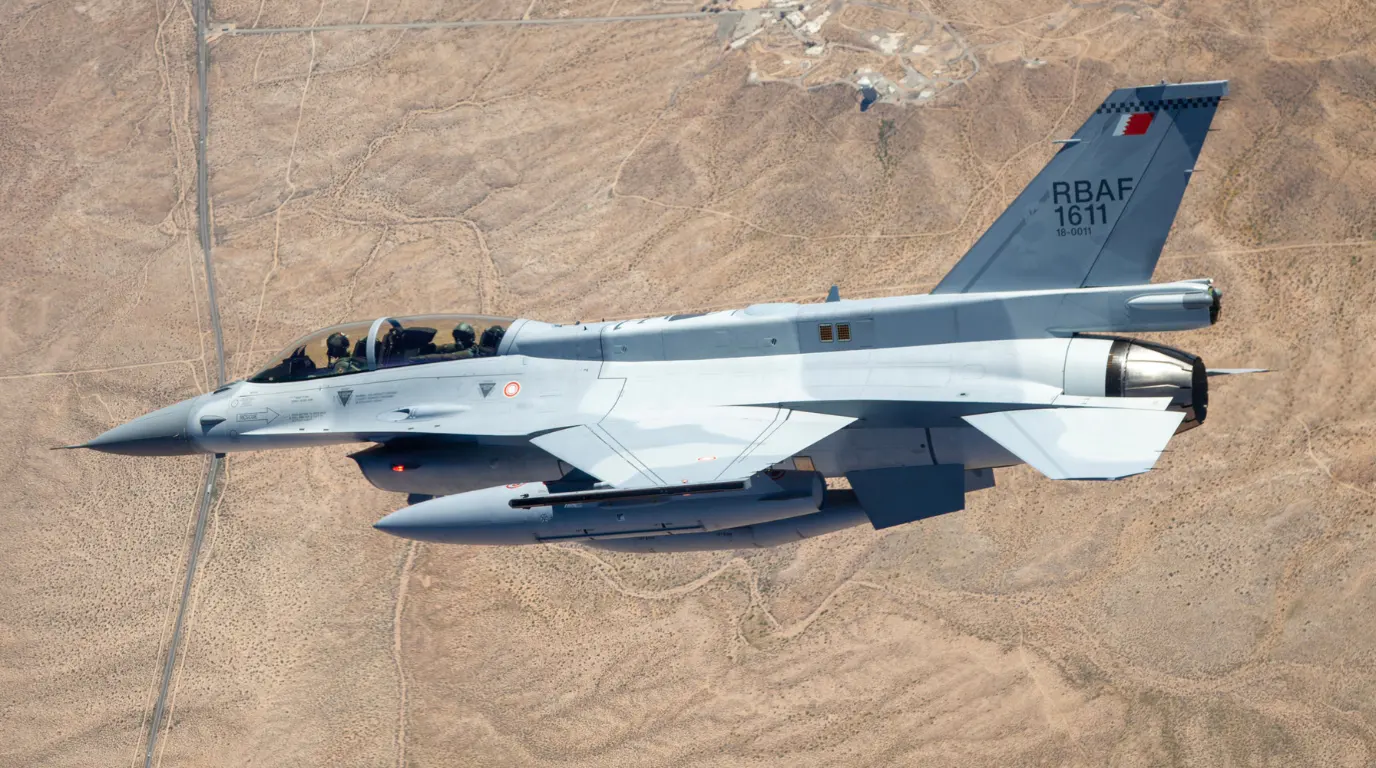

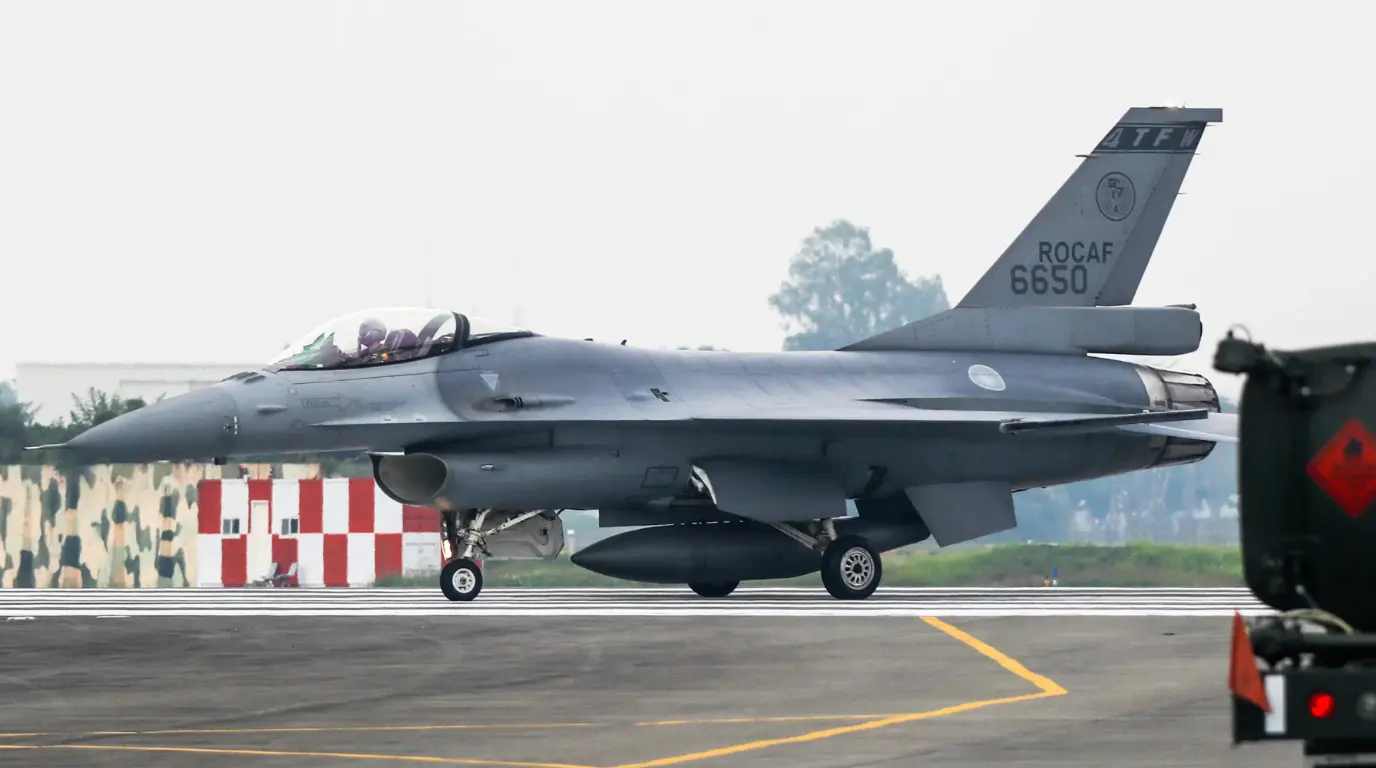

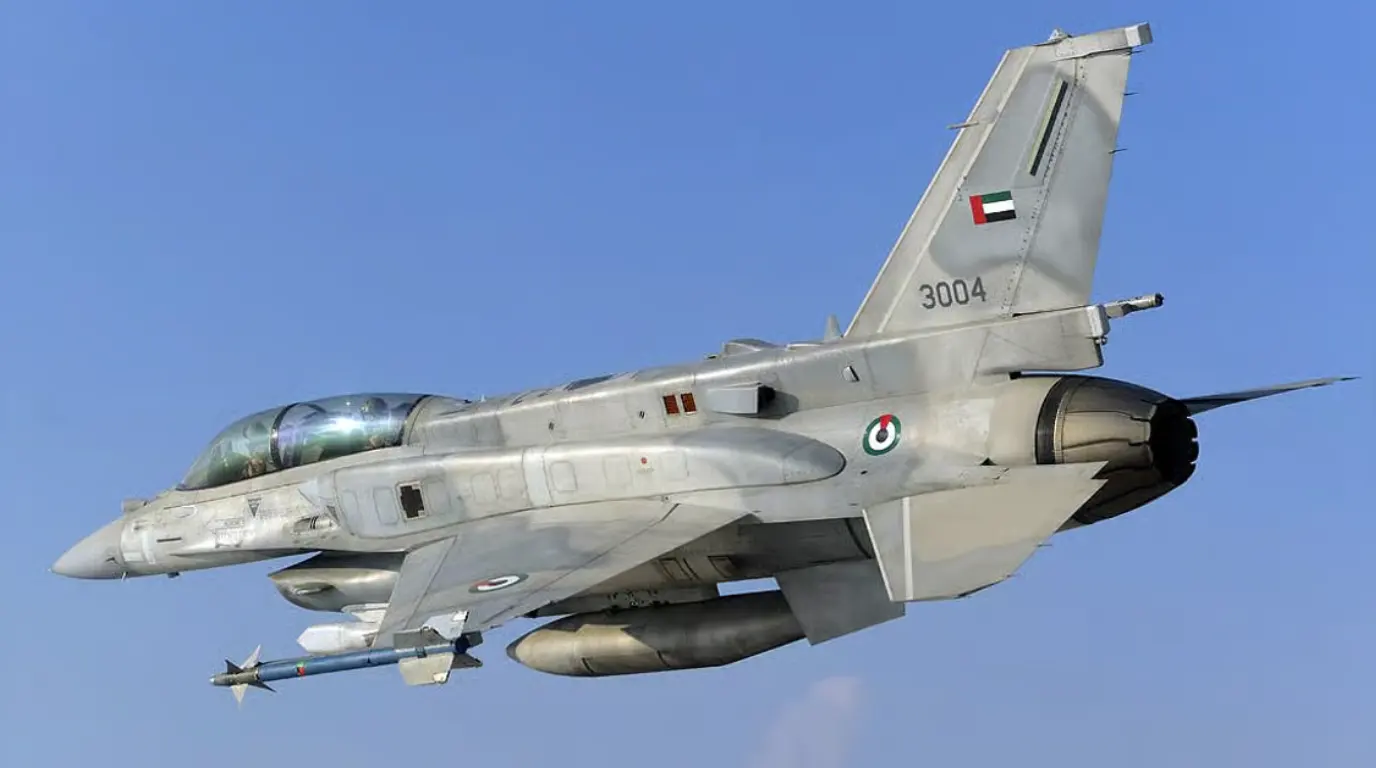

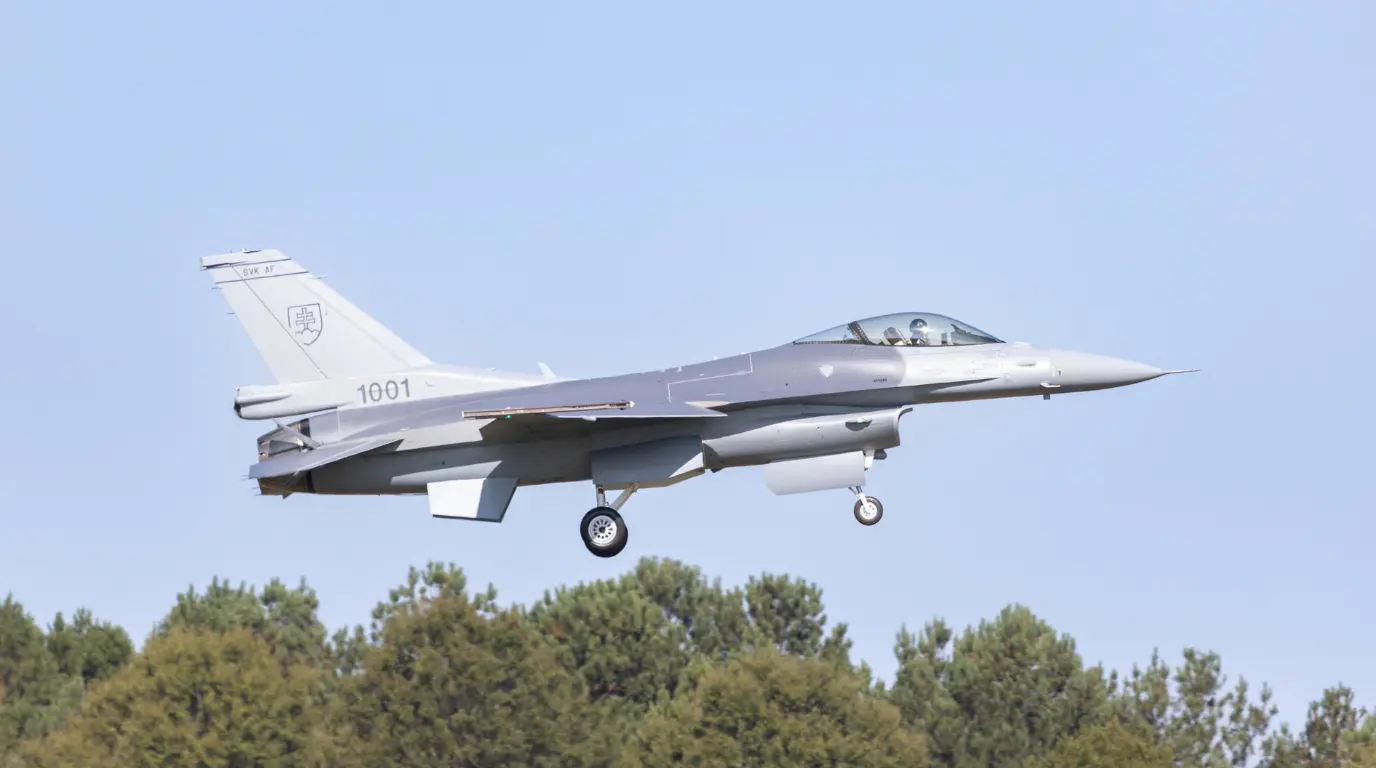

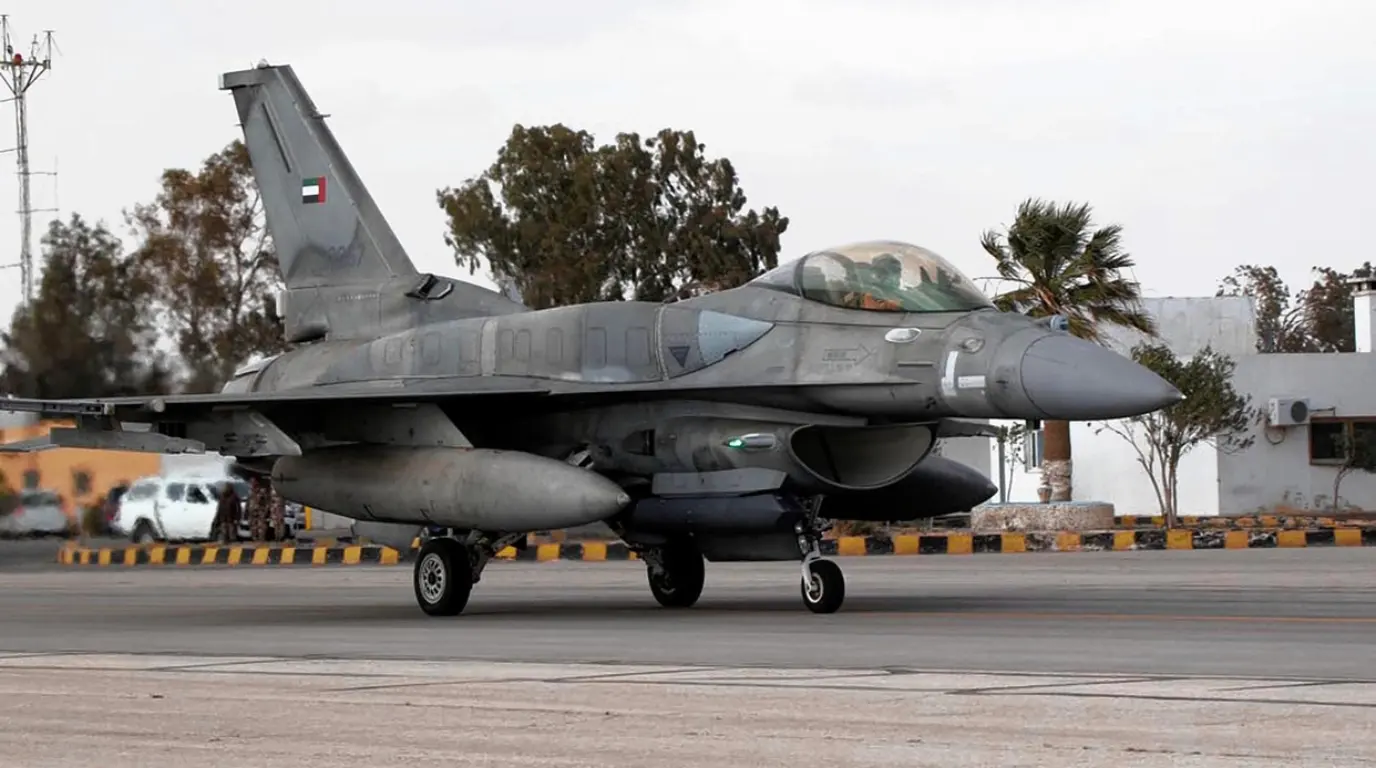

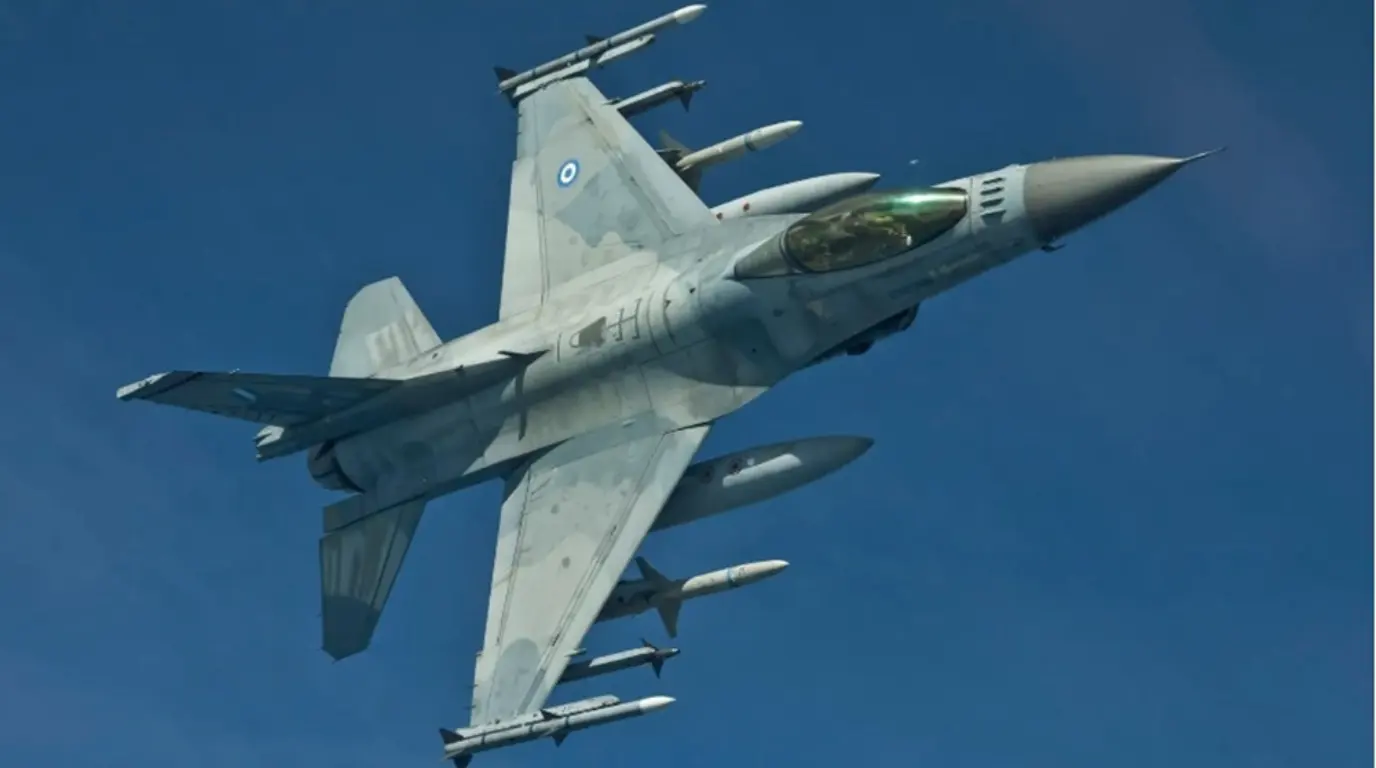

Gallery F-16 nel mondo

L’eredità della Fighter Mafia

Una rivoluzione che andò oltre ogni previsione

Esiste una curiosa ironia nella storia dell’F-16, la Fighter Mafia immaginava un caccia essenziale, leggero, economico, privo di sofisticazioni considerate inutili.

Il Fighting Falcon che vola oggi è molto diverso:

È equipaggiato con radar AESA, computer di missione estremamente potenti, sistemi digitali di guerra elettronica, display ad alta risoluzione, data link avanzati e software la cui complessità sarebbe stata impensabile negli anni Settanta.

Eppure lo spirito originale del progetto è rimasto immutato.

Alla base continua a esserci un velivolo progettato per sfruttare al massimo la propria energia, rispondere immediatamente ai comandi del pilota e offrire prestazioni di volo eccezionali.

Le tecnologie sono cambiate, la filosofia no.

Ci sono aerei che vengono ricordati perché hanno vinto una guerra, altri perché hanno introdotto una nuova tecnologia.

L’F-16 Fighting Falcon appartiene a una categoria ancora più rara:

Ha cambiato il modo di progettare i caccia.

Il primo Fly-by-Wire digitale su larga scala, la stabilità statica rilassata, la cabina progettata intorno al pilota, la filosofia della crescita per Block e una struttura capace di adattarsi a mezzo secolo di evoluzione tecnologica hanno trasformato quello che doveva essere un semplice caccia leggero in una delle piattaforme militari più longeve della storia.

L’F-16 dimostra che l’innovazione non nasce necessariamente aggiungendo complessità. A volte nasce facendo l’opposto: eliminando tutto ciò che non serve e costruendo il progetto attorno a un’idea davvero valida.

La Fighter Mafia cercava un aereo agile, leggero ed economico.

Forse non avrebbe mai immaginato che, cinquant’anni dopo, quel progetto sarebbe ancora in produzione e avrebbe continuato a evolversi fino a integrare tecnologie derivate dalla quinta generazione.

È probabilmente questo il suo più grande successo:

non essere rimasto fermo nel tempo, ma aver saputo attraversarlo.
