Basta un solo sguardo al cielo per identificare un elicottero, anche da grande distanza: la sua sagoma è stampata nell’immaginario collettivo. Quel design così familiare si basa da sempre su due elementi fissi: le grandi pale principali superiori e il piccolo rotore verticale all’estremità della coda. È proprio questa iconica architettura standard a permettere il volo verticale come lo conosciamo. Nei sistemi tradizionali, l’elica posteriore ha il compito vitale di contrastare la coppia di torsione – la legge di azione e reazione che costringerebbe la fusoliera a girare all’impazzata in senso contrario al rotore principale – offrendo al contempo il controllo millimetrico dell’imbardata tramite l’uso dei pedali.
Esiste tuttavia una tecnologia che ha scardinato questa certezza geometrica e meccanica, eliminando del tutto le pale esterne posteriori: parliamo degli elicotteri NOTAR (acronimo di NO TAil Rotor, ovvero “senza rotore di coda”).
Sviluppato originariamente dalla Hughes Helicopters, il sistema NOTAR rappresenta una delle evoluzioni ingegneristiche più audaci e affascinanti della storia aeronautica. In questa analisi approfondita vedremo nel dettaglio la genesi di questa tecnologia, la fisica idrodinamica che la rende possibile, il confronto diretto con i sistemi tradizionali, i criteri di scelta per operatori civili e militari e, infine, le ragioni fisiche e industriali che hanno relegato questa splendida intuizione a una ristretta nicchia commerciale.
Il tallone d’Achille della coda: perché l’U.S. Army cercava un’alternativa
Nel 1975, il dipartimento di ricerca e sviluppo della Hughes Helicopters decise di affrontare alla radice i tre punti deboli intrinseci dei sistemi tradizionali: la vulnerabilità in combattimento, l’impatto acustico e la sicurezza del personale a terra.
Negli scenari operativi bellici, il rotore di coda è l’elemento più fragile e critico dell’intero aeromobile. Un singolo proiettile da fuoco leggero, o l’impatto ravvicinato con rami, cavi elettrici e detriti durante i voli tattici a bassissima quota (Nap-of-the-Earth), può causare la distruzione immediata delle pale posteriori. Senza più alcuna forza a contrastare la coppia del motore, l’elicottero perde il controllo, inizia a girare vorticosamente su se stesso – il catastrofico effetto trottola – e precipita inevitabilmente.
A questa estrema vulnerabilità si univa il problema del rumore. Gran parte del caratteristico e aspro “battito” degli elicotteri, udibile anche a chilometri di distanza, non è generato dal rotore principale. È invece il risultato dell’interazione aerodinamica ad alta frequenza tra il flusso d’aria indotto dalle pale superiori (downwash) e il rotore di coda, le cui estremità girano a velocità periferiche vicine alla barriera del suono. L’esigenza di creare un aeromobile silenzioso per infiltrazioni stealth o per l’impiego civile urbano stava diventando una priorità industriale assoluta.
Dall’OH-6A al trionfo nei test militari: la svolta di McDonnell Douglas

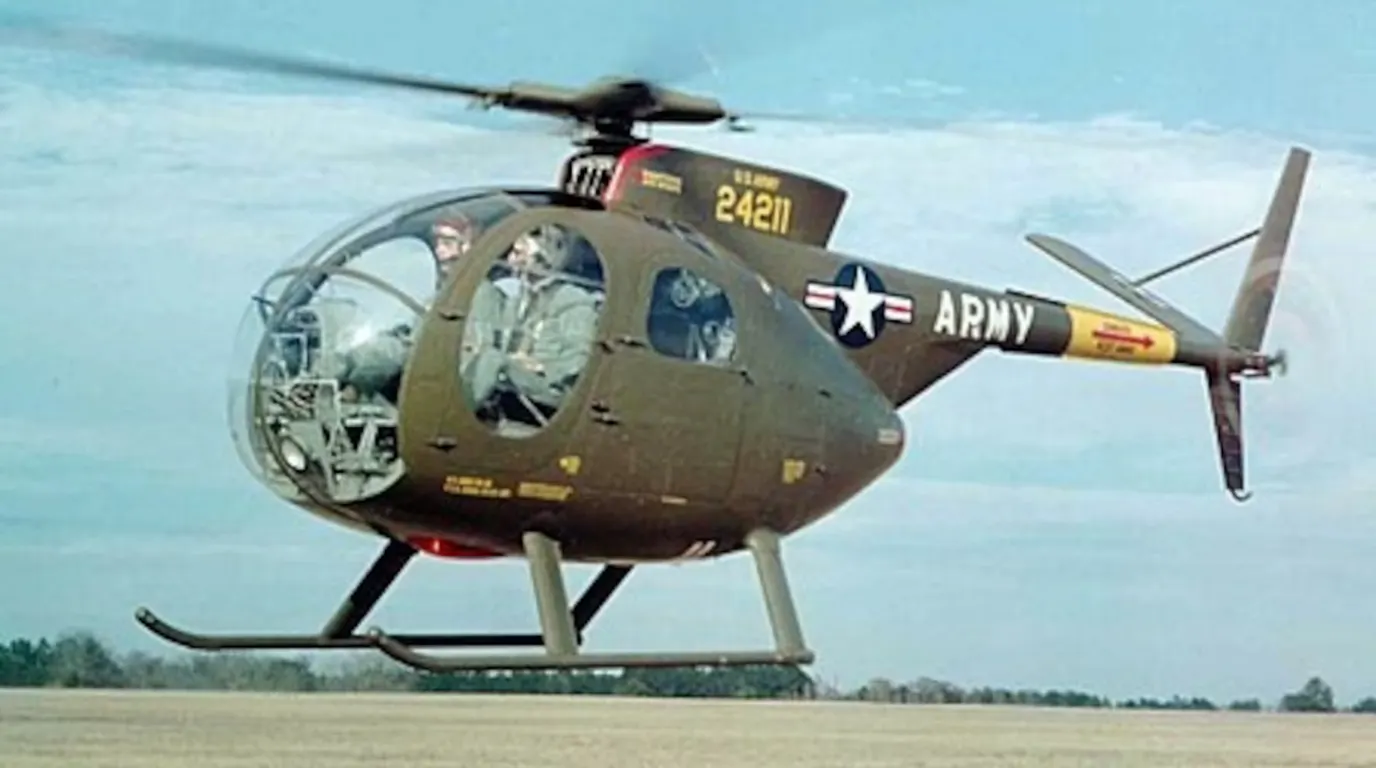

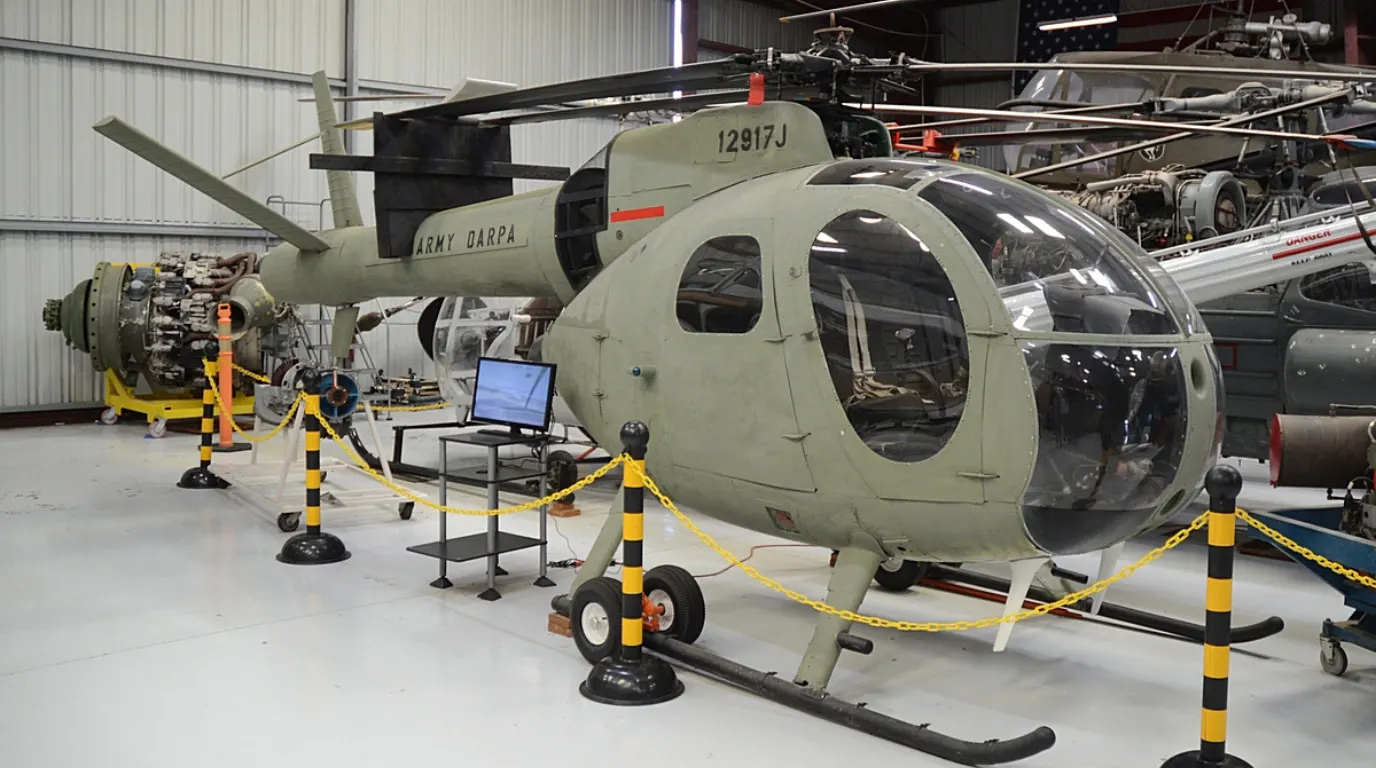

Per rispondere a queste specifiche criticità, la Hughes siglò un accordo di sviluppo con l’U.S. Army. L’esercito statunitense fornì un elicottero leggero da osservazione OH-6A Cayuse – un modello ampiamente collaudato durante la guerra del Vietnam – affinché venisse profondamente modificato. Il primo volo del prototipo risale al dicembre 1981. I risultati iniziali, tuttavia, evidenziarono forti limiti: i comandi rispondevano con un leggero ritardo, il trave di coda originale era troppo stretto e la ventola interna richiedeva molta più potenza del previsto, impedendo di fatto un volo efficiente.
La svolta decisiva arrivò nel 1985, dopo che la McDonnell Douglas acquisì la Hughes Helicopters. Gli ingegneri ridisegnarono completamente l’aeromobile introducendo un trave di coda in materiali compositi (fibra di carbonio) di diametro notevolmente maggiorato, una ventola interna a passo variabile molto più efficiente e, soprattutto, degli stabilizzatori verticali mobili sulla coda per assistere il controllo direzionale alle alte velocità. Questa profonda evoluzione tecnologica diede vita al prototipo MH-6 NOTAR, una variante ultra-silenziosa del celebre “Little Bird” destinata alla valutazione per le operazioni speciali.
Durante i successivi test militari con l’esercito, che videro il coinvolgimento diretto dei piloti d’élite del 160th SOAR (“Night Stalkers”), i piloti collaudatori rimasero sbalorditi dalla manovrabilità dell’elicottero in condizioni di forte vento laterale, dimostrando che il sistema non solo era fattibile, ma incredibilmente stabile. Tuttavia, nonostante l’eccezionale abbattimento della segnatura acustica e la totale immunità ai venti d’alta quota laterali, il prototipo evidenziò limiti insuperabili nel rapporto potenza/peso e nelle prestazioni in ambienti torridi o ad alta quota, spingendo le forze speciali a non adottarlo in prima linea.
L’effetto Coandă e il sistema NOTAR: come funziona la portanza senza rotore di coda
Il segreto ingegneristico degli elicotteri NOTAR non risiede nella semplice espulsione di un getto d’aria, bensì nell’applicazione controllata della fluidodinamica e, nello specifico, dell’effetto Coandà. Questo principio fisico, che prende il nome dallo scienziato rumeno Henri Coandă, descrive la tendenza di un getto di fluido a seguire una superficie curva adiacente, “incollandosi” ad essa e deviando il proprio percorso invece di proseguire in linea retta. Un esempio classico è il flusso d’acqua di un rubinetto che, avvicinato al dorso curvo di un cucchiaio, ne segue la superficie incurvandosi.

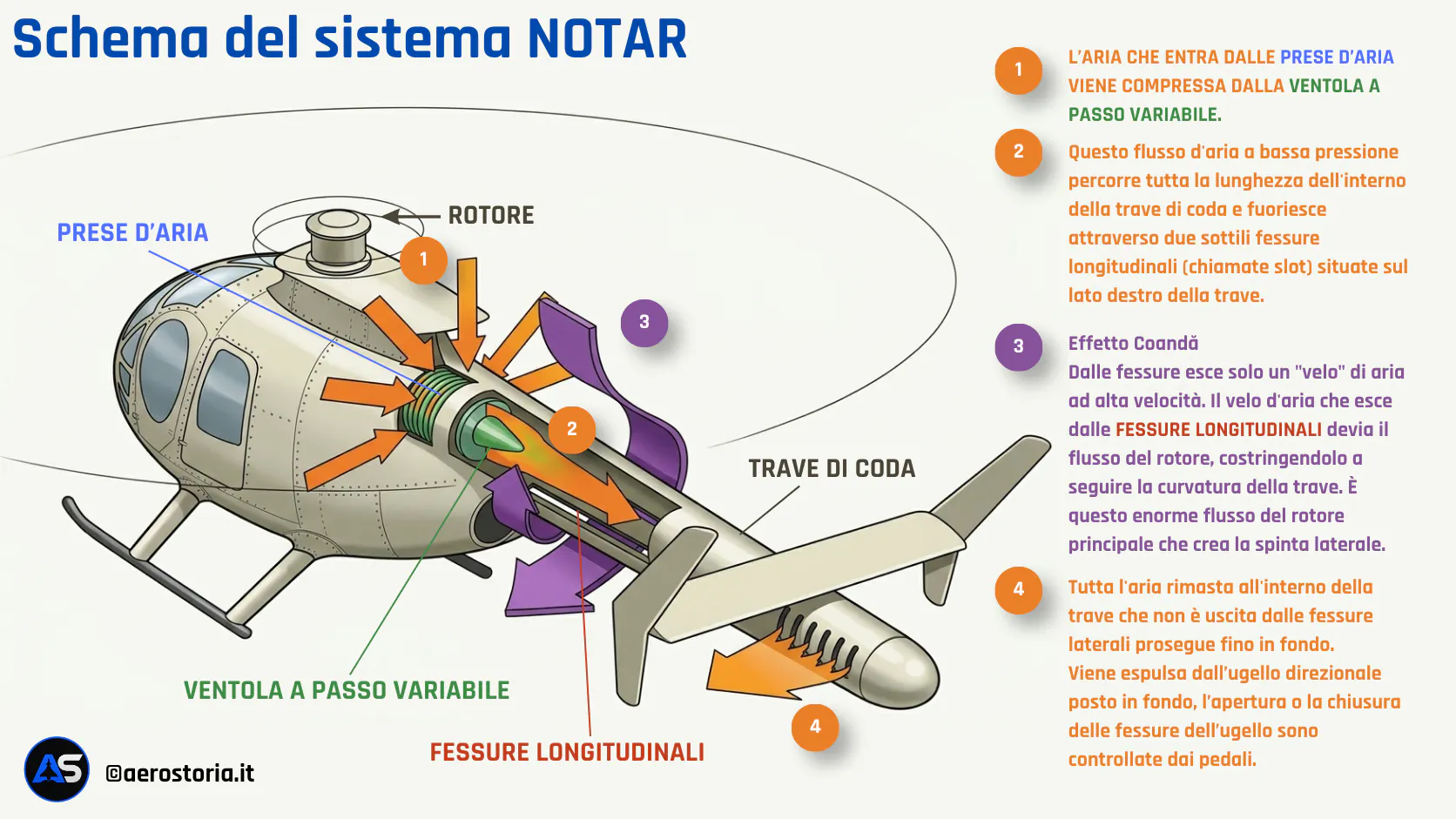

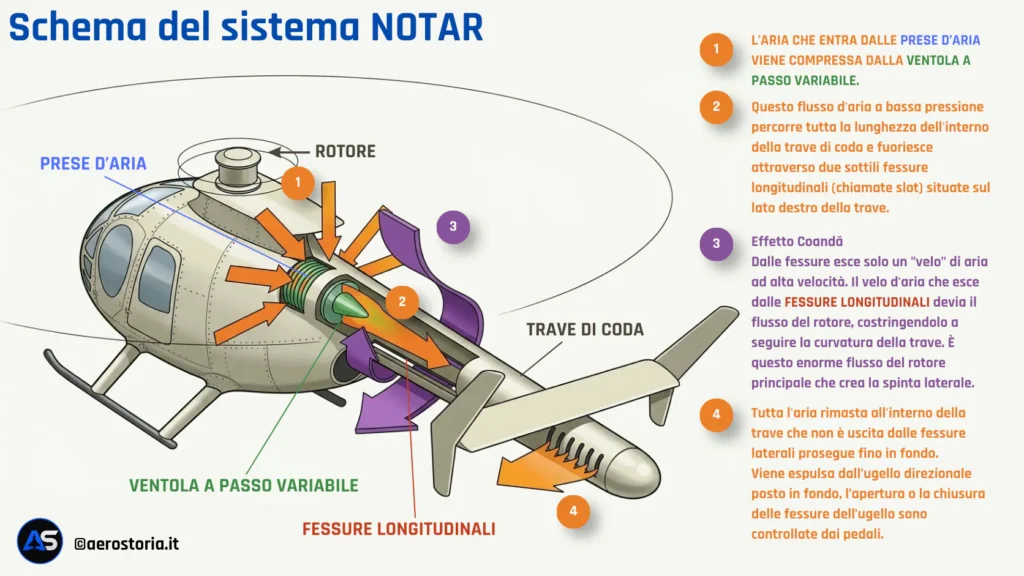

Come il sistema NOTAR sostituisce il rotore di coda
Mentre il rotore principale genera portanza e, per reazione, una coppia di torsione che tende a far ruotare la fusoliera in senso opposto, il sistema NOTAR sostituisce il rotore di coda convenzionale con un trave cilindrico pressurizzato che genera una forza laterale anti-coppia. Questa forza è ottenuta combinando tre elementi sinergici.
1) La ventola interna: cuore del sistema NOTAR
Nella sezione anteriore del trave di coda, subito dietro la trasmissione, è installata una ventola a passo variabile azionata direttamente dal motore principale. Questa ventola aspira aria dall’esterno e la immette all’interno del trave cavo, mantenendolo a una pressione leggermente superiore a quella ambientale. Il trave funge quindi da condotto di distribuzione e camera di accumulo per l’aria a bassa pressione e alta portata.
2) Le fessure Coandă: circolazione controllata sul trave
Sul lato destro del trave di coda sono praticate due fessure longitudinali strette, posizionate a circa 70° e 140° rispetto alla linea superiore del tubo. L’aria in pressione all’interno del trave fuoriesce da queste fessure tangenzialmente alla superficie esterna, formando un sottile strato di getto che aderisce alla parete curva grazie all’effetto Coandă.
Questo strato accelera il flusso d’aria sul lato destro del trave e, in presenza del downwash del rotore principale, induce una circolazione asimmetrica attorno al cilindro. La deviazione del flusso genera una differenza di pressione tra i due lati del trave: bassa pressione sul lato destro (dove il flusso aderisce) e pressione relativamente più alta sul lato opposto. Il risultato è una forza laterale diretta verso sinistra che contrasta la coppia del rotore principale. In condizioni di volo stazionario (hover), questo effetto di “circolazione controllata” fornisce circa il 60–70% della spinta anti-coppia necessaria.
3) L’ugello terminale: controllo direzionale con il Direct Jet Thruster
Poiché l’efficacia dell’effetto Coandă dipende dalla presenza e dall’orientamento del downwash del rotore principale, il solo flusso aderente non è sufficiente per garantire il controllo direzionale in tutte le fasi di volo, specialmente a velocità avanzate o in manovre rapide. All’estremità posteriore del trave è quindi installato un ugello rotante (direct jet thruster), controllato dai pedali dell’imbardata tramite un attuatore idraulico.
Variando la direzione di questo getto d’aria fredda in uscita, il pilota modula il restante 30–40% della spinta laterale, ottenendo un controllo preciso dell’imbardata per far ruotare l’elicottero a destra o a sinistra.
Perché il sistema NOTAR è più sicuro e silenzioso
In sintesi, il sistema NOTAR trasforma il trave di coda in un profilo alare a circolazione controllata: le fessure Coandă generano la maggior parte della forza anti-coppia sfruttando il downwash del rotore, mentre il jet thruster completa il controllo direzionale in ogni condizione di volo. Questo design elimina il rotore di coda esposto, riducendo rischi di incidente a terra e abbattendo significativamente il rumore operativo.
NOTAR vs Fenestron, due strade per lo stesso obiettivo
Per comprendere il reale valore ingegneristico del NOTAR, è indispensabile metterlo a confronto diretto con la principale soluzione concorrente a pale protette: il Fenestron (il celebre rotore intubato sviluppato storicamente dalla francese Aérospatiale e oggi standard costruttivo di Airbus Helicopters). Entrambi i sistemi nascono per rispondere alle medesime esigenze operative – sicurezza e riduzione della traccia acustica – ma lo fanno attraverso principi fisici e costruttivi differenti.
Dinamica dei fluidi contro spinta diretta
La differenza fondamentale risiede nel modo in cui viene generata la forza anti-coppia. Il Fenestron rimane, a tutti gli effetti, un rotore meccanico convenzionale, seppur miniaturizzato, dotato di numerose pale a passo variabile e protetto all’interno di una carenatura idrodinamica (un tunnel) ricavata nella pinna caudale. Il NOTAR, al contrario, sfrutta i principi della fluidodinamica combinando la portanza aerodinamica del trave di coda tramite l’effetto Coandă e un getto d’aria terminale orientabile, eliminando alberi di trasmissione lunghi, cuscinetti intermedi e la delicata scatola ingranaggi posteriore.
Il comportamento in base alla velocità
La fisica del volo evidenzia il vero spartiacque tecnologico tra le due soluzioni quando l’elicottero passa dal volo stazionario (hover) al volo traslato (avanzamento veloce):
Nel volo stazionario il NOTAR eccelle in stabilità. I rotori di coda tradizionali e, in parte, i Fenestron possono soffrire del fenomeno dell’LTE (Loss of Tail Rotor Effectiveness). Se il vento trasversale colpisce l’estremità posteriore con una specifica angolazione, l’interazione aerodinamica o la schermatura della pinna riducono drasticamente l’efficacia del rotore, causando l’improvvisa perdita di controllo dell’imbardata. Il NOTAR, sfruttando la geometria cilindrica del trave e un flusso Coandă costante, è invece immune all’LTE, offrendo un volo stabile e prevedibile anche in presenza di forti raffiche laterali.
In volo avanzato (sopra i 60 nodi) lo scenario cambia radicalmente. Il flusso d’aria del rotore principale viene spinto all’indietro dall’aerodinamica dell’avanzamento veloce. Il downwash non investe più verticalmente il trave di coda e, di conseguenza, l’effetto Coandă cessa di funzionare. Per evitare che l’elicottero inizi a girare su se stesso, gli ingegneri hanno installato grandi stabilizzatori verticali mobili (derive) sulla coda. In volo veloce sono queste grandi superfici aerodinamiche a fare tutto il lavoro di stabilizzazione, agendo come il timone di un aereo e permettendo al pilota di mantenere la direzione azzerando la spinta dell’ugello posteriore. Il Fenestron adotta una strategia analoga, sfruttando l’ampia pinna caudale come una grande deriva aerodinamica durante i voli da crociera, riducendo il passo delle pale interne quasi a zero per risparmiare carburante.
Il Paradosso del NOTAR: Perché una tecnologia così superiore è così poco diffusa?
Se gli elicotteri NOTAR garantiscono un livello di sicurezza senza precedenti e un abbattimento drastico del rumore, per quale motivo la maggior parte degli elicotteri moderni adotta ancora l’architettura tradizionale? La risposta risiede in precisi vincoli ingegneristici ed economici che ne hanno frenato l’adozione di massa.
CONSUMI
Il primo grande ostacolo è la penalizzazione del carico utile (Payload). Muovere una massa d’aria attraverso una ventola interna e forzarla lungo un tubo richiede molta più energia meccanica rispetto al far girare delle pale all’aria aperta. In volo stazionario, la ventola assorbe una percentuale significativa di potenza dal motore principale. Questo si traduce in maggiori consumi di carburante e in una minore capacità di carico utile: l’elicottero, consumando molta energia solo per non girare su se stesso, ha meno spinta residua per sollevare pesi e può trasportare meno passeggeri o attrezzature rispetto a un concorrente tradizionale.
Design

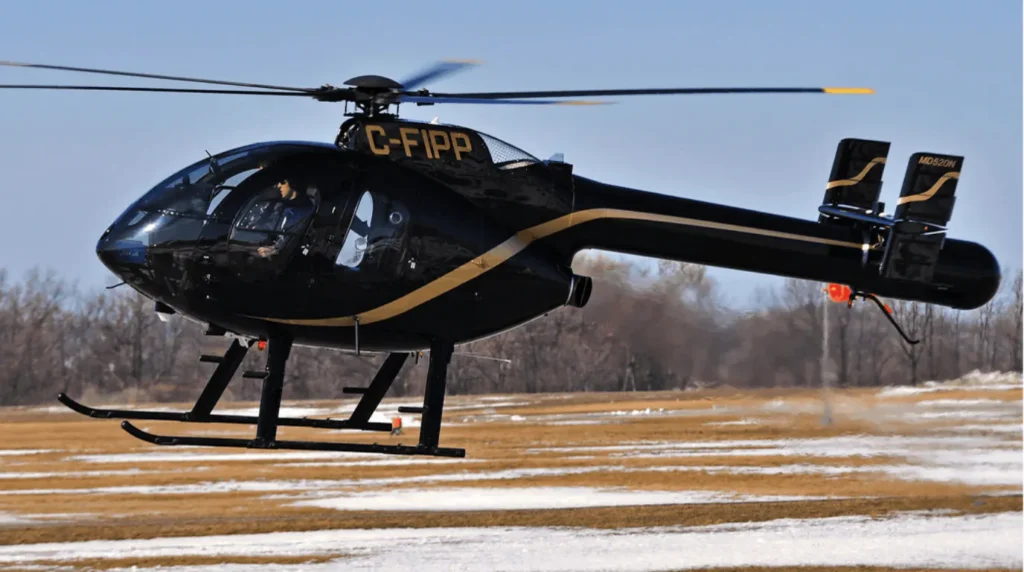

Il secondo limite è di natura fisica e riguarda l’impossibilità di scalare il design. Il NOTAR funziona magnificamente su elicotteri leggeri o medi, come l’MD 520N o il già citato MD Explorer, che pesa circa 3 tonnellate. Su elicotteri da trasporto pesante, invece, la fisica blocca il progetto: per contrastare la gigantesca forza di torsione di un grande rotore, il trave di coda dovrebbe ospitare una ventola immenso e avere un diametro spropositato di diversi metri, il che distruggerebbe l’aerodinamica complessiva e aumenterebbe eccessivamente il peso strutturale del velivolo.
Sistema brevettato
Infine, pesano le logiche di mercato legate alla gabbia dei brevetti. La tecnologia NOTAR è stata interamente brevettata e protetta da MD Helicopters. Nessun altro grande costruttore mondiale (come Leonardo o Bell) ha mai potuto progettare un elicottero NOTAR senza dover pagare royalty elevate alla diretta concorrenza. I colossi dell’aerospazio hanno quindi preferito investire i propri capitali per ottimizzare soluzioni proprietarie (come il Fenestron per Airbus) o perfezionare i profili delle pale tradizionali. Inoltre, va considerato un piccolo ritardo di risposta nei comandi: nel pilotaggio repitino e acrobatico, la frazione di secondo necessaria all’aria per viaggiare e pressurizzare l’intero volume del trave rende la risposta dei pedali leggermente meno immediata rispetto alla spinta meccanica istantanea offerta da un rotore tradizionale.
Il NOTAR resta comunque un sistema versatile
Nelle Forze Armate, nei corpi di Polizia e nelle agenzie di sicurezza governative, i requisiti primari sono la sopravvivenza della cellula in teatro operativo e l’efficacia della missione d’infiltrazione. Il NOTAR risponde a queste esigenze attraverso la sopravvivenza balistica. Nelle missioni a bassa quota, il fuoco da terra di armi leggere rappresenta una minaccia costante. Se nei sistemi tradizionali un singolo proiettile sulla coda condanna l’elicottero, nel NOTAR il trave è un condotto in carbonio multistrato: anche se viene perforato, la ventola continua a spingere l’aria e il sistema mantiene la sua efficacia, consentendo il rientro alla base.
A questo si aggiunge la possibilità di effettuare infiltrazioni stealth. Eliminando il rumore ad alta frequenza delle pale posteriori, l’impatto acustico complessivo del velivolo si riduce drasticamente, restringendo la distanza a cui l’elicottero può essere udito e togliendo tempo di reazione alle forze ostili.
Il sistema NOTAR rimane una delle più brillanti ed eleganti dimostrazioni di come le leggi della fluidodinamica possano sostituire la complessità e la fragilità della meccanica tradizionale. Sebbene non abbia conquistato l’intera industria mondiale dell’ala rotante a causa di limiti fisici insuperabili legati alla scalabilità e a un consumo di potenza superiore, ha saputo ritagliarsi una nicchia operativa insostituibile nel mercato globale.
Nell’elisoccorso medico urbano, nel lavoro aereo in ambienti confinati e nel pattugliamento tattico delle forze di polizia – scenari in cui la silenziosità acustica e la sicurezza assoluta degli operatori che lavorano sotto le pale sono requisiti primari e non negoziabili – gli elicotteri NOTAR rappresentano, ancora oggi, un punto di riferimento tecnologico e un’icona di innovazione pura nella storia dell’aviazione.
