Se chiedi a un vecchio pilota di aerei da turismo cosa succede quando un aereo diventa instabile, ti risponderà che è ora di farsi il segno della croce. Ma se guardi un F-16 o un F-35, quella “instabilità” è esattamente ciò che li rende macchine da guerra letali.
In ingegneria, di solito, cerchiamo la stabilità. Vuoi che il tuo ponte resti fermo e che la tua auto non si imbizzarrisca in curva. In un caccia moderno, la filosofia è l’opposto: vogliamo un velivolo che reagisca immediatamente ai comandi e che opponga la minima resistenza possibile alle variazioni di assetto.
Il Baricentro

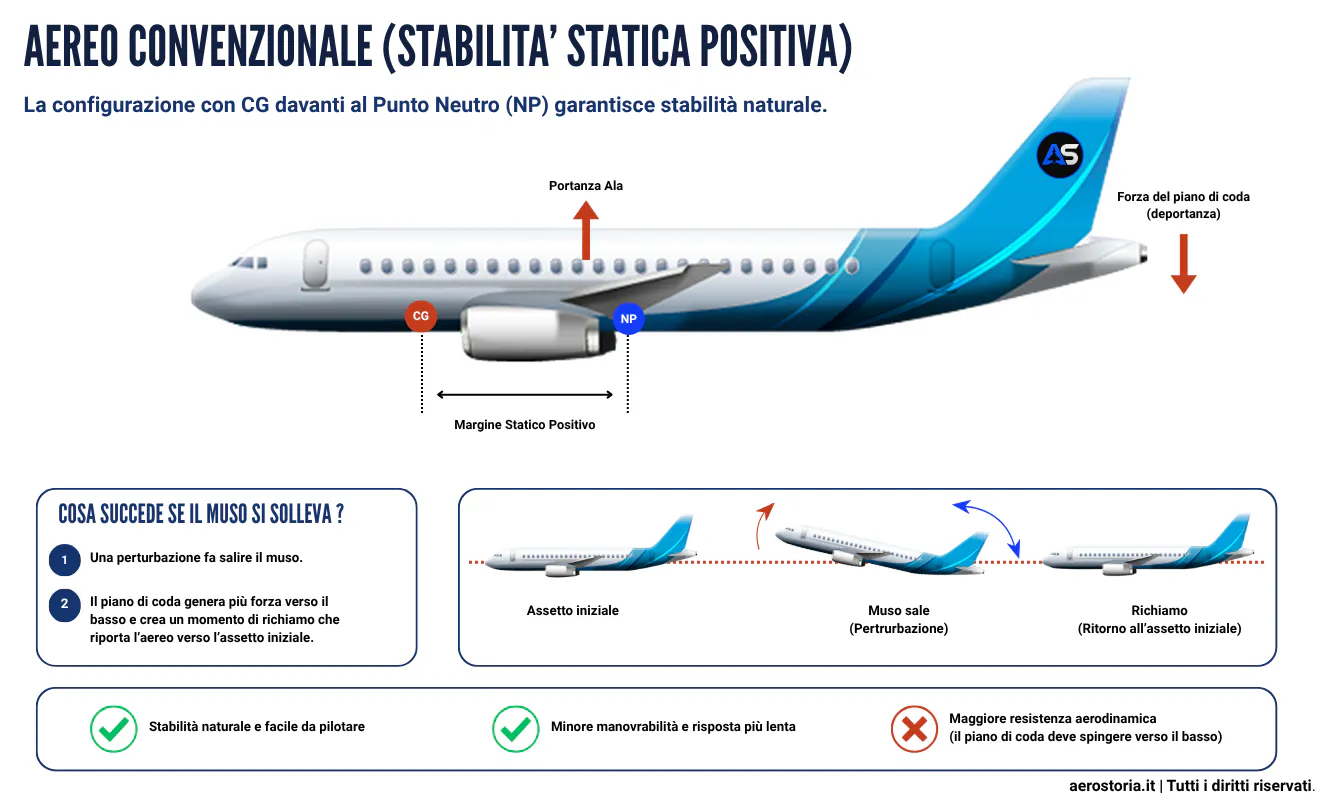

In un aereo “normale” (stabilità positiva), il baricentro (CG – Centro di Gravità) è mantenuto davanti al punto neutro (NP – Neutral Point) dell’aeromobile. Risultato? Se il muso sale, l’aereo tende a tornare verso l’assetto iniziale da solo. È comodo, certo, ma è anche una zavorra aerodinamica. La coda deve spingere verso il basso (deportanza) per mantenere l’equilibrio, creando resistenza.

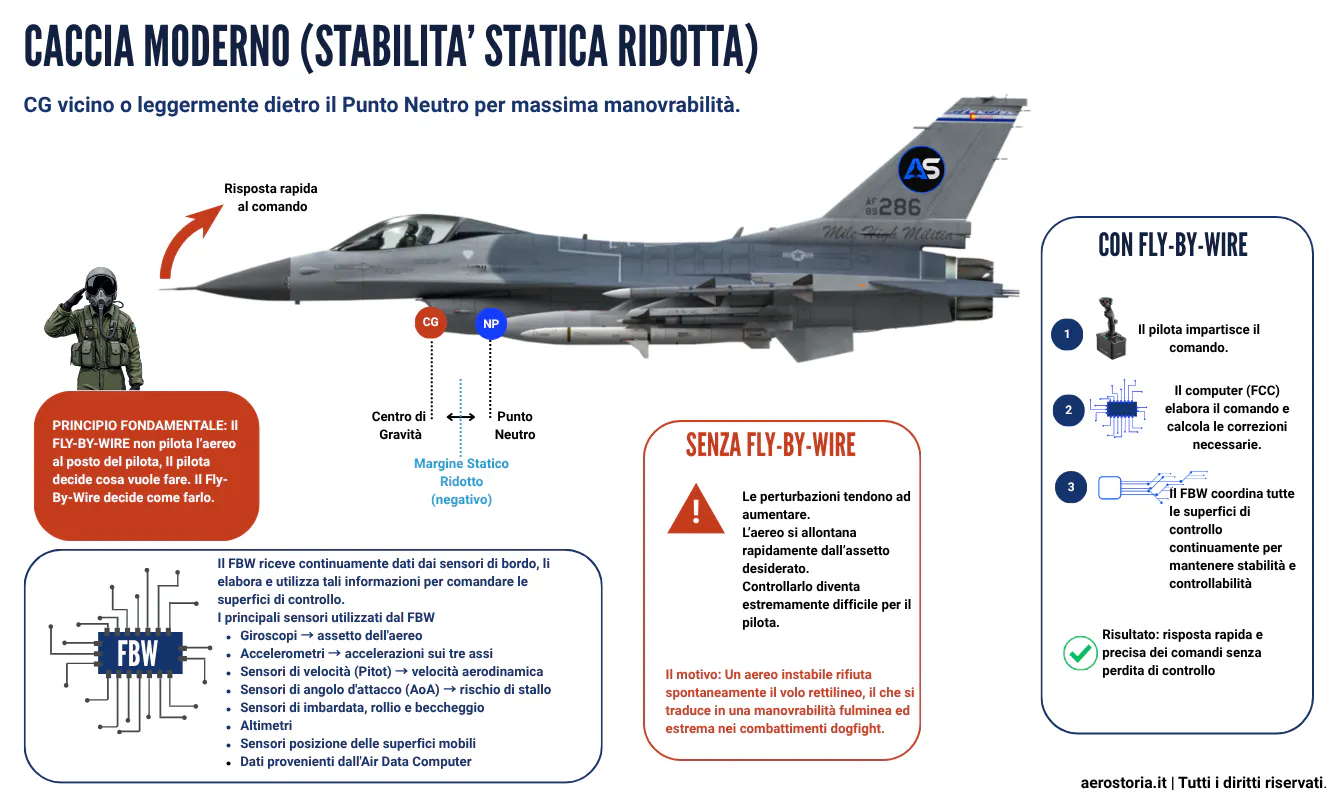

Nei caccia moderni, invece, spostiamo il baricentro molto più vicino al punto neutro. Appena sfiori la cloche, l’aereo — che è intrinsecamente instabile — amplifica il comando e ruota con estrema rapidità. È un sistema che, lasciato a se stesso, porterebbe al disastro in pochi istanti. Ma è qui che entra in gioco il Fly-by-Wire (FBW).
La diversa posizione del baricentro rispetto al Punto Neutro influenza direttamente il comportamento dell’aereo. Le infografiche seguenti mettono a confronto le due configurazioni.
Il pilota non muove più superfici con cavi d’acciaio o tiranti medievali. Manda un “input” a un computer che elabora i dati centinaia di volte al secondo. Il software che tiene in volo il caccia, esegue micro-correzioni costanti che il pilota nemmeno percepisce.
C’è anche un altro vantaggio spesso dimenticato. Riducendo la deportanza necessaria sulla coda diminuisce la resistenza aerodinamica complessiva. In pratica il velivolo conserva meglio la propria energia durante le manovre, accelera più facilmente e mantiene prestazioni superiori nel combattimento aereo.
L’ eredità degli anni ’70

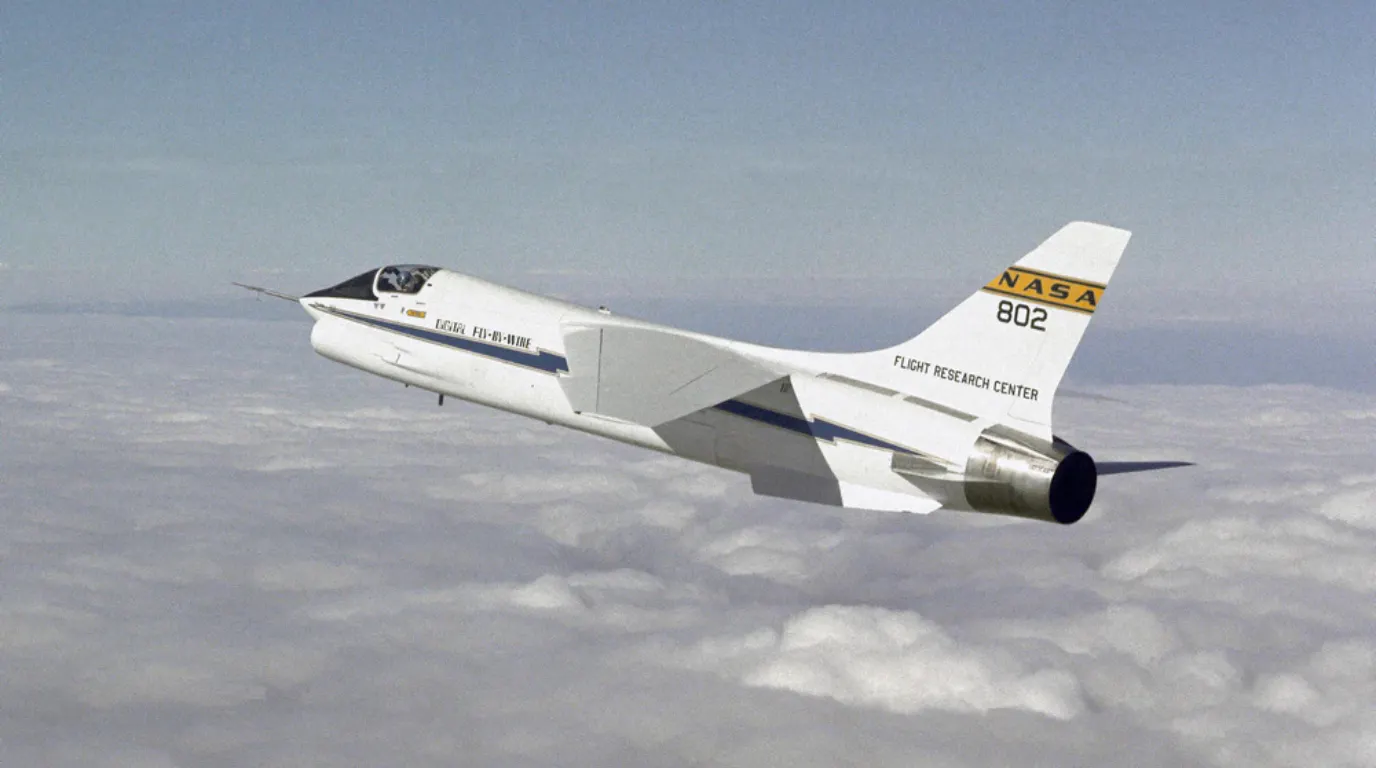

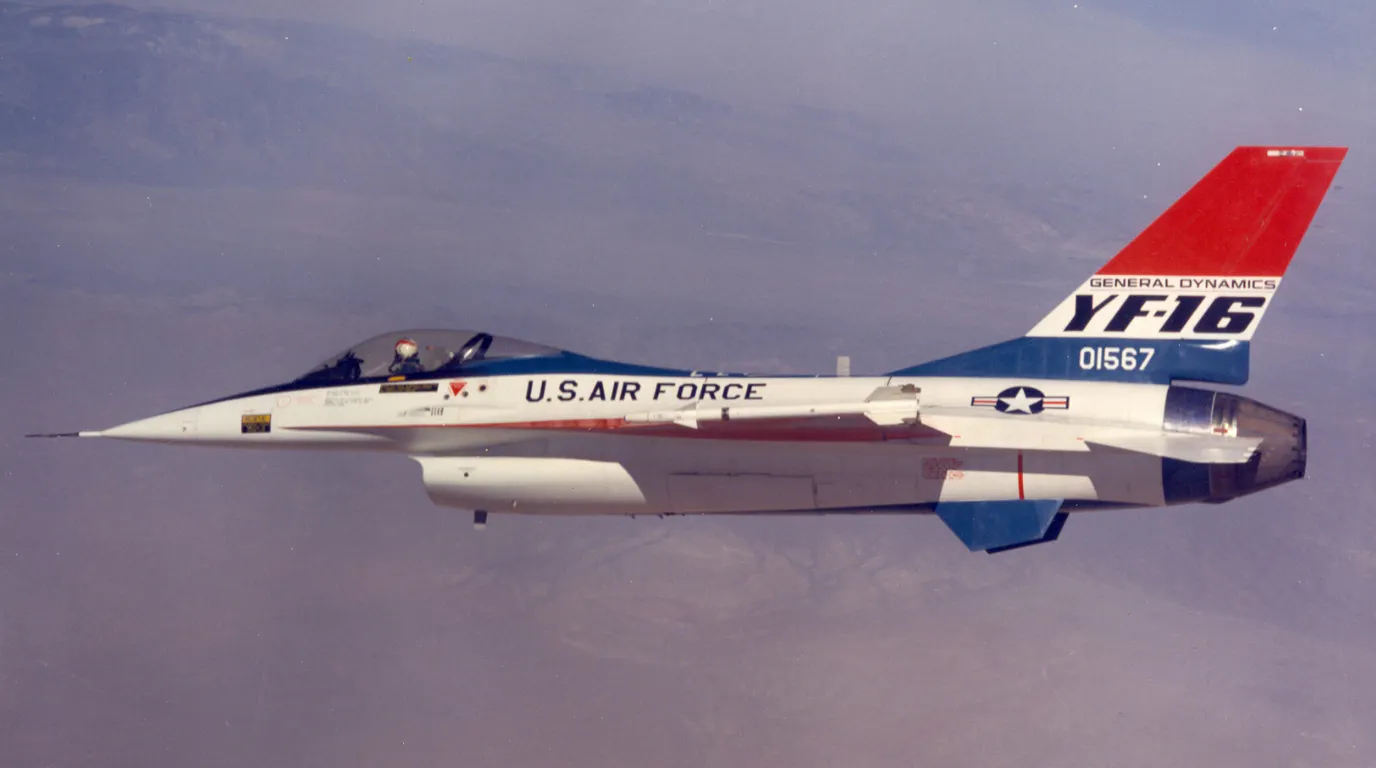

Il concetto di far volare un aeroplano intrinsecamente instabile ha radici storiche ben precise e nasce nei primi anni Settanta all’interno dei laboratori della NASA e nei dipartimenti di ricerca militare americani. Fino ad allora, ogni tentativo di ridurre la stabilità naturale si era scontrato con i limiti insuperabili dei riflessi umani. La svolta avvenne grazie a due piattaforme sperimentali fondamentali: il NASA F-8 Digital Fly-By-Wire, un F-8 Crusader modificato nel 1972 con il computer di guida ereditato dal programma spaziale Apollo, e il celebre prototipo General Dynamics YF-16, che effettuò il suo primo volo ufficiale nel febbraio del 1974.
Questi laboratori volanti dimostrarono al mondo che l’elettronica poteva gestire istante per istante l’instabilità aerodinamica. Prima di questa rivoluzione, la sicurezza di un velivolo dipendeva interamente dalla sua tendenza naturale a tornare in equilibrio. Ridurre questo margine significava alleggerire la cellula e renderla più reattiva, ma richiedeva uno sforzo di pilotaggio insostenibile. Con l’avvento dei primi computer e dei sistemi avionici sempre più complessi e performanti, i progettisti compresero di poter osare l’inosabile: progettare un aereo che, senza correzioni artificiali continue, sarebbe stato semplicemente ingovernabile.
Fly-by-Wire: Il guardiano elettronico
Il sistema FBW non è solo un “aiuto”, è un filtro di sicurezza vitale. Gestisce tre pilastri fondamentali:
• Micro-correzioni: mantiene l’assetto stabile.

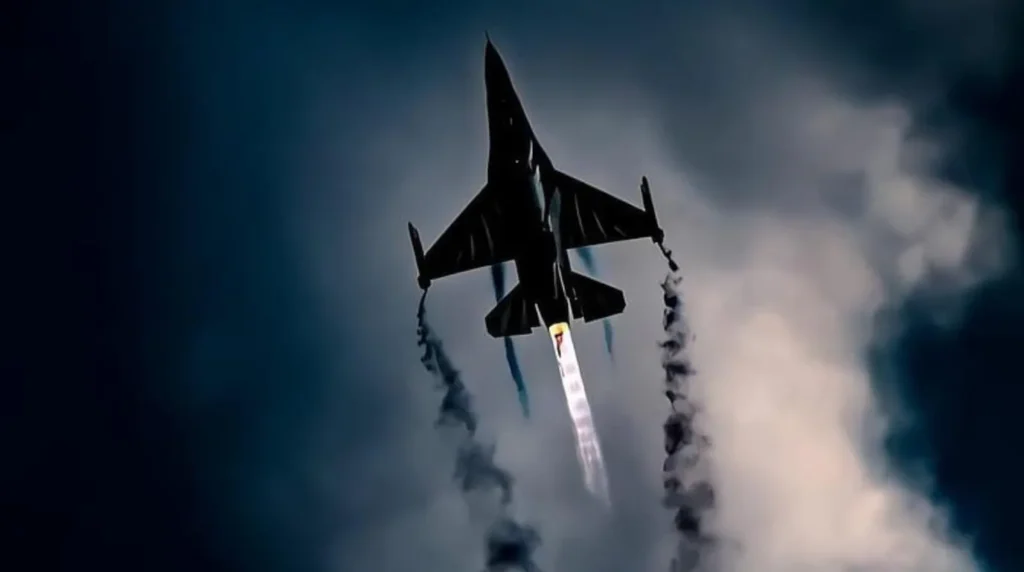

• Flight Envelope Protection: prende il comando se provi a fare una cavolata. Ad esempio, sull’F-16 l’Angolo di Attacco (AoA) è limitato via software a circa 25-26 gradi. Anche se tiri la cloche fino a spezzarla, lui non ti farà entrare in deep stall.
• Limitatore G: senza il software, in una virata stretta spaccheresti l’aereo o, peggio, finiresti per svenire per il carico eccessivo (G-LOC). Il computer dice “stop” a 9G e ti salva la pelle.
Prima di entrare nei dettagli, le grafiche seguenti aiutano a visualizzare i principi alla base della stabilità statica e del Fly-By-Wire.
Il salto generazionale: da 4ª a 5ª generazione

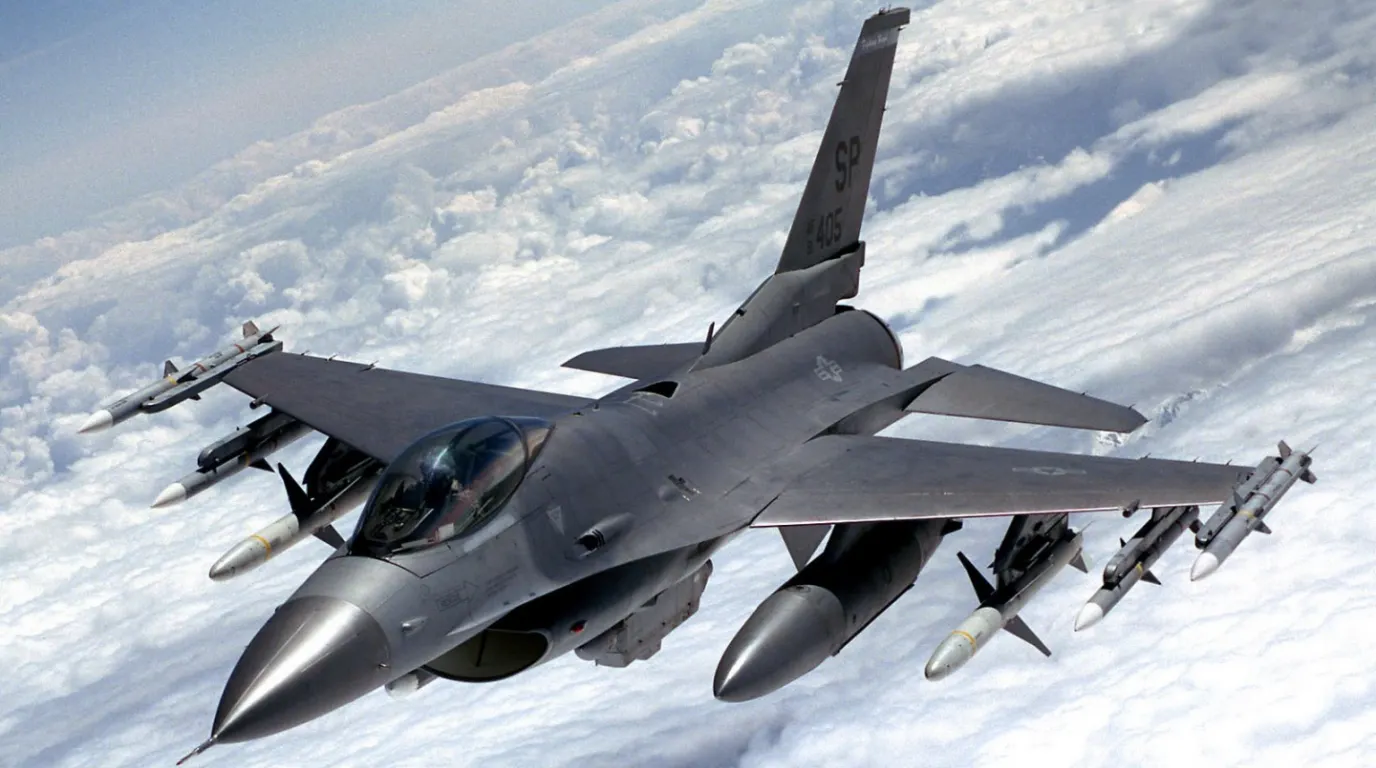

La differenza qui è brutale. I caccia di 4ª generazione come F-16 ed Eurofighter Typhoon (per l’esattezza è di generazione 4,5) usano l’instabilità controllata per ottenere una manovrabilità eccezionale, ma dipendono completamente dall’efficacia aerodinamica delle loro superfici di controllo.

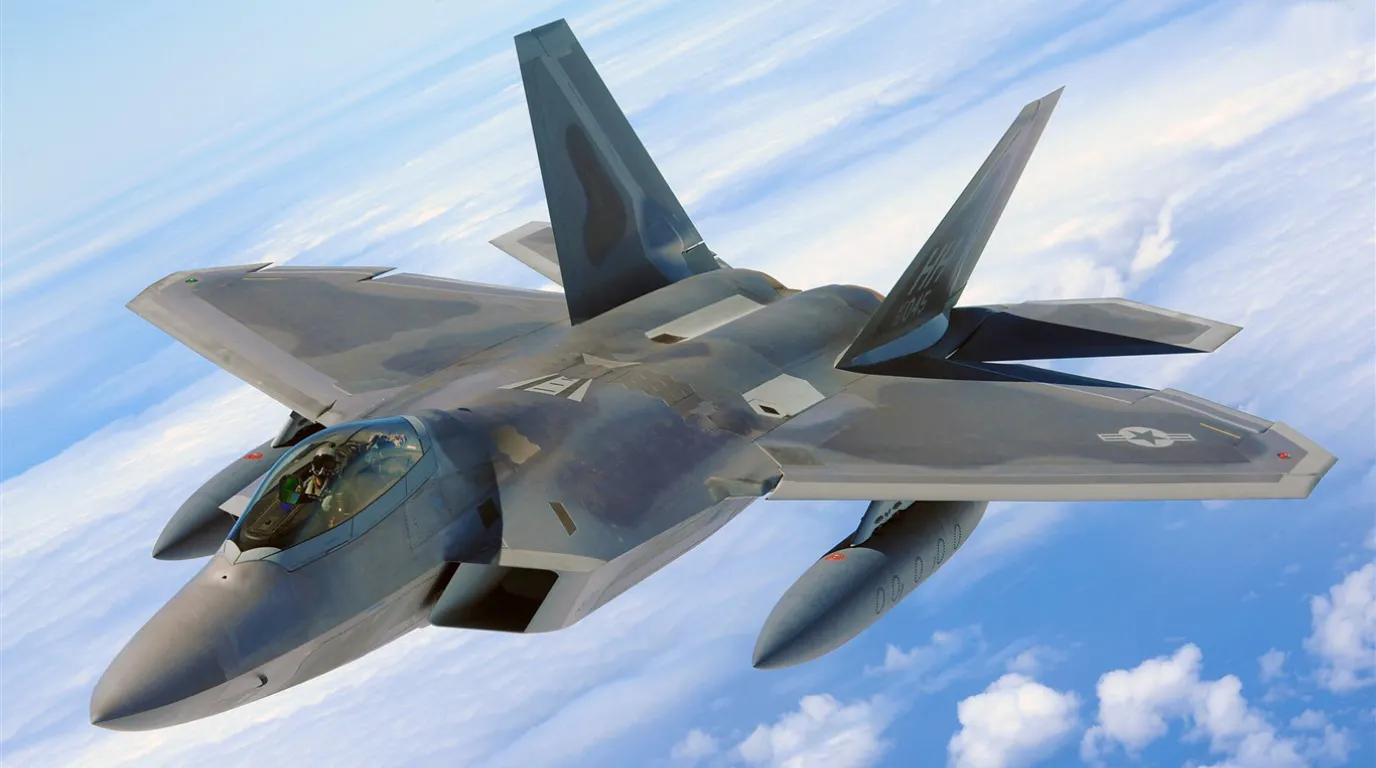

I velivoli di 5ª generazione portano questo concetto ancora più avanti. L’F-22 Raptor, ad esempio, utilizza ugelli a spinta vettoriale che possono orientare la spinta dei motori. Quando l’efficacia aerodinamica delle superfici tradizionali diminuisce drasticamente agli elevati angoli d’attacco, il motore continua a fornire autorità di controllo. È pura fluidodinamica portata all’estremo.

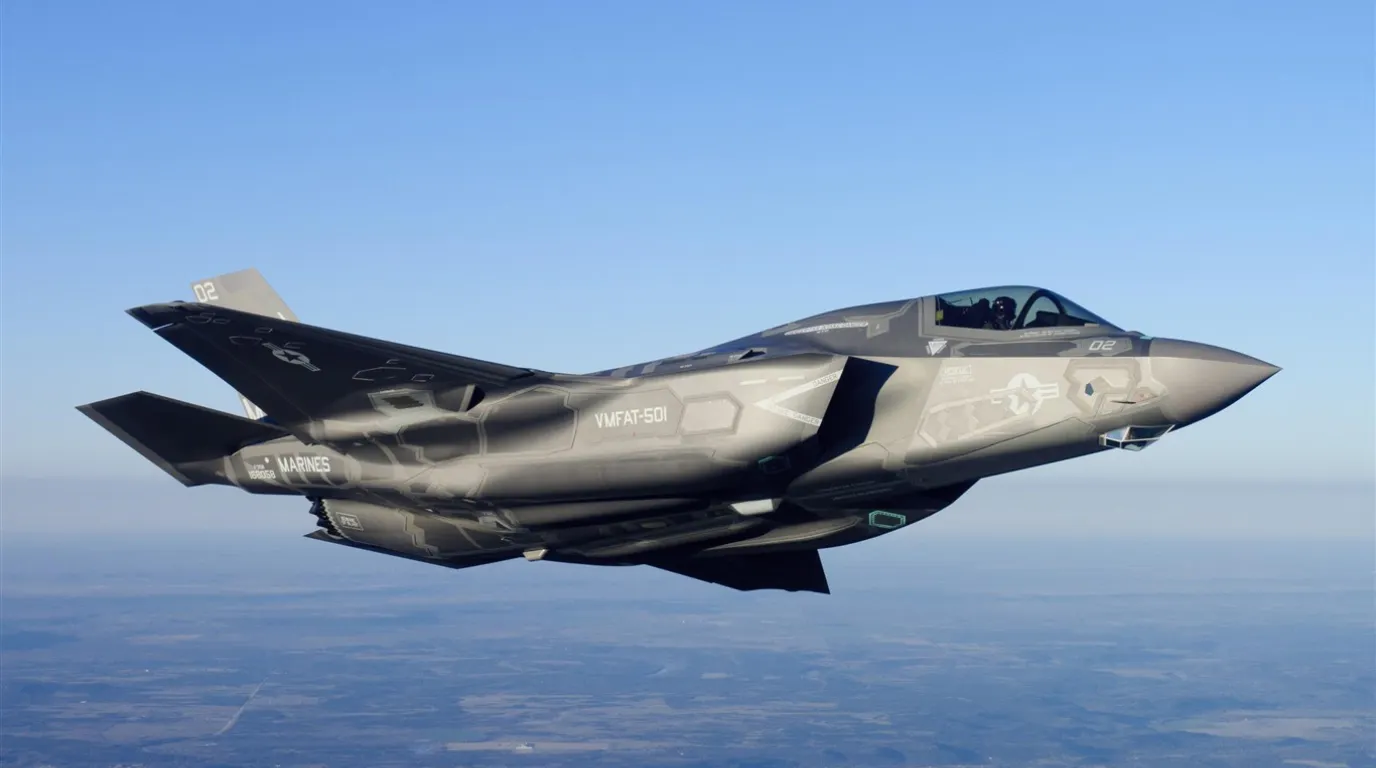

L’F-35 segue invece una filosofia diversa. Non punta sulla supermanovrabilità dell’F-22, ma integra aerodinamica, sensori, software e bassa osservabilità radar in un sistema estremamente sofisticato in cui il Fly-by-Wire svolge un ruolo centrale.
“Geopolitica” del design: tre scuole, un solo obiettivo
Ogni superpotenza ha affrontato l’instabilità in modo diverso.
Scuola Europea (Delta-Canard)

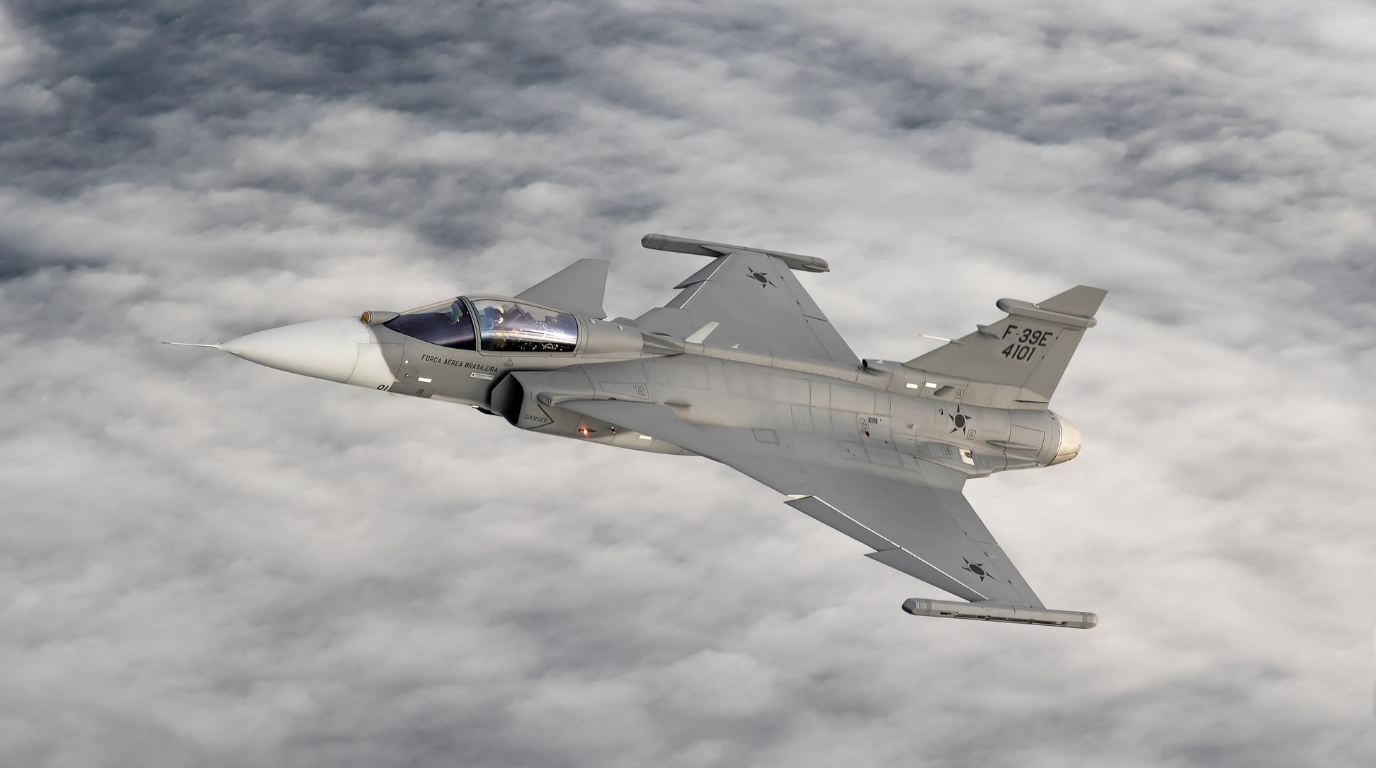

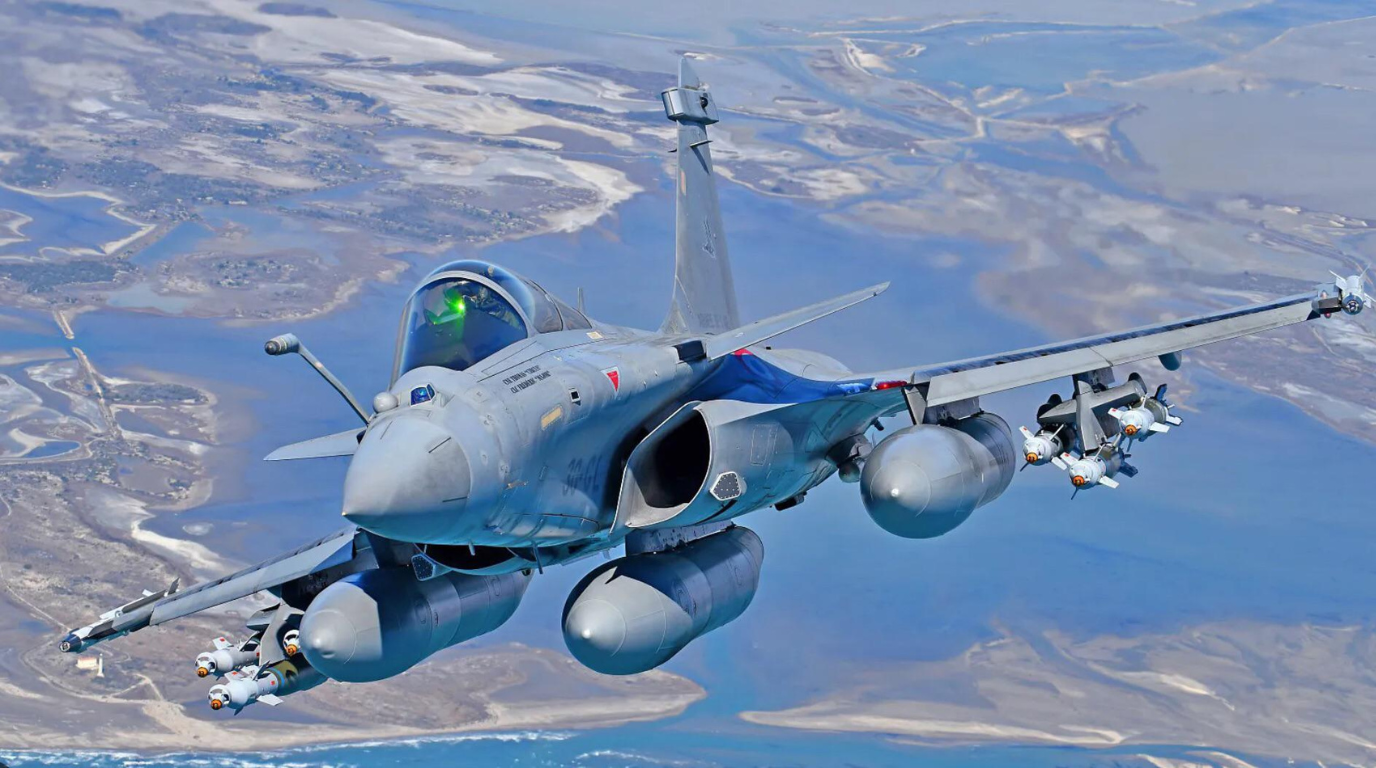

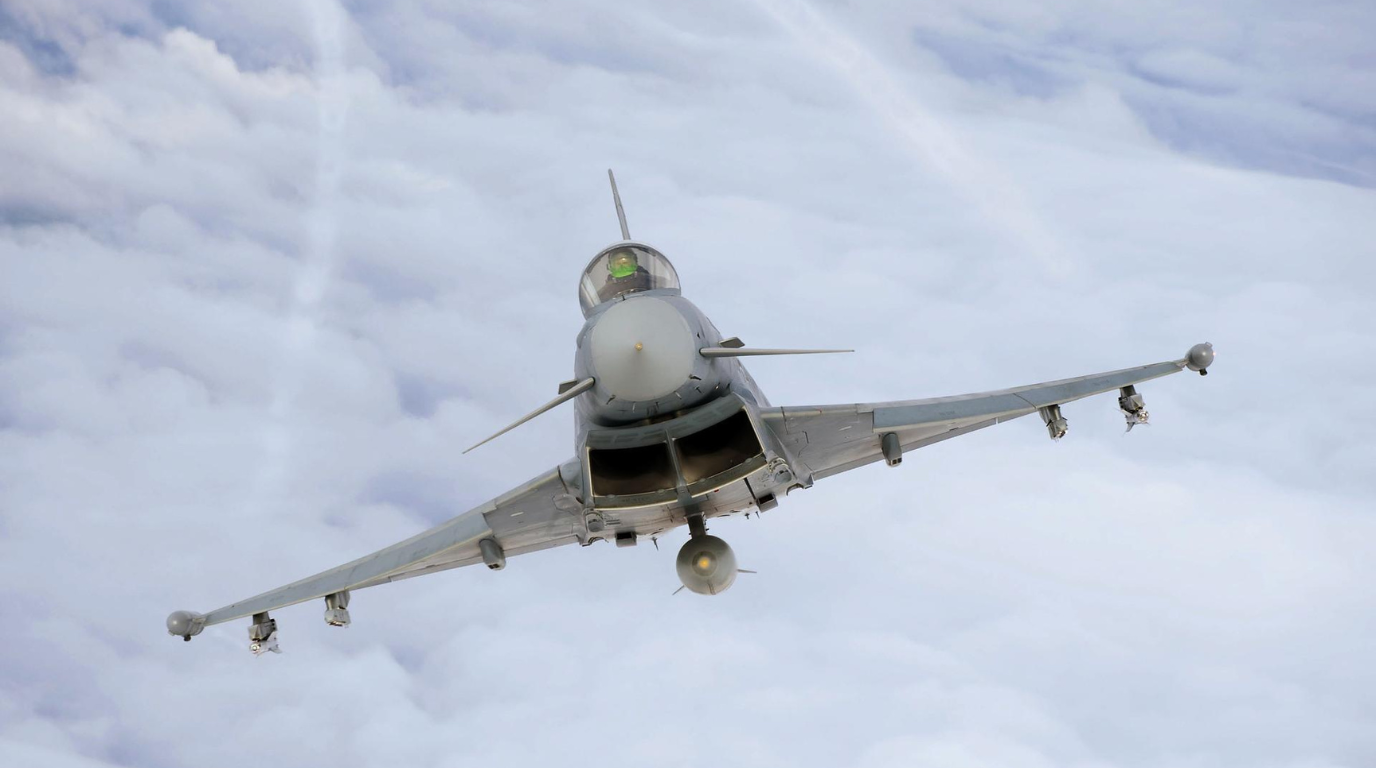

Eurofighter Typhoon, Rafale e Gripen utilizzano configurazioni delta-canard che generano forti vortici controllati e una grande portanza agli elevati angoli d’attacco. Il risultato è un’agilità straordinaria e prestazioni eccellenti sia nel regime transonico sia in quello supersonico.
Scuola Americana (Stealth integrato)
F-22 e F-35 eliminano i canard perché aumenterebbero la segnatura radar. L’instabilità viene gestita attraverso una combinazione di aerodinamica avanzata, software sofisticati e, nel caso dell’F-22, spinta vettoriale. È una scelta che privilegia la furtività senza rinunciare alle prestazioni.
Scuola Russa (Super-manovrabilità)

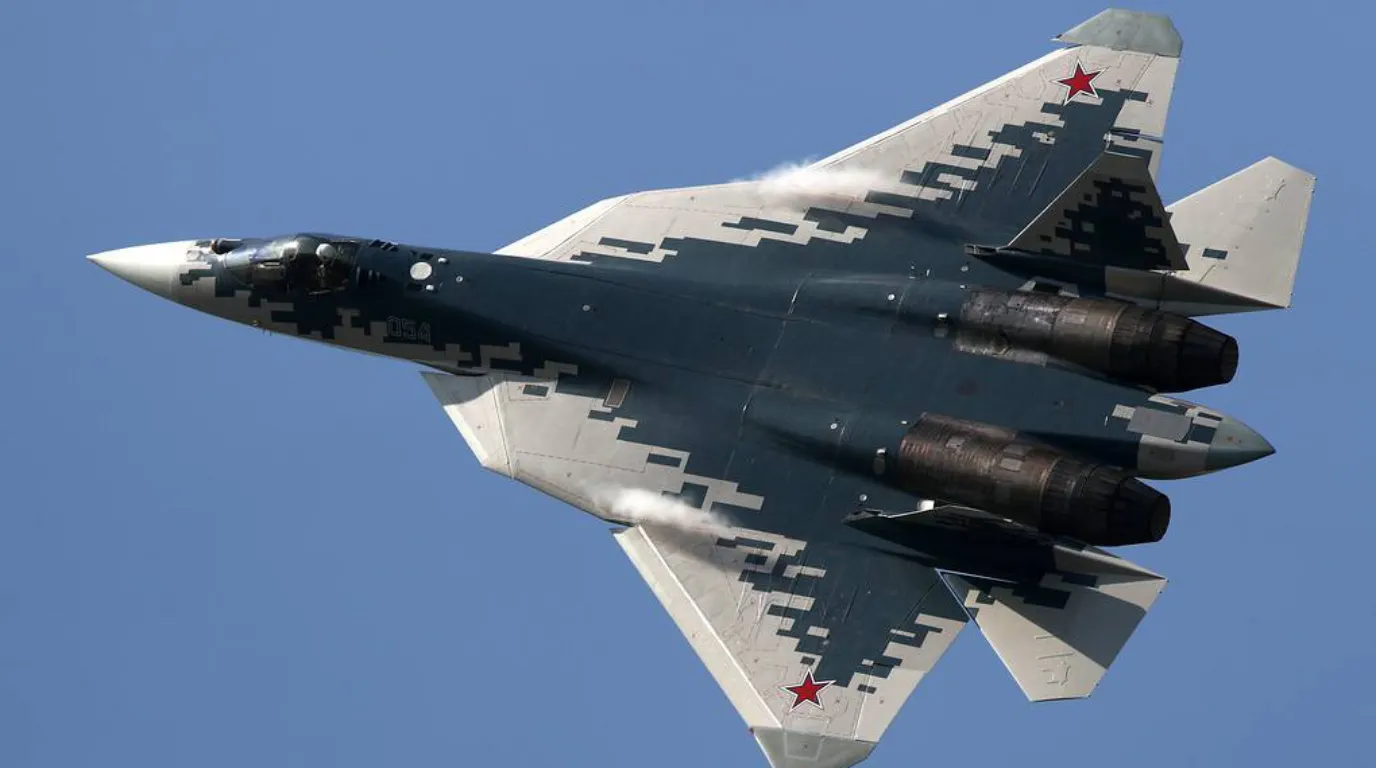

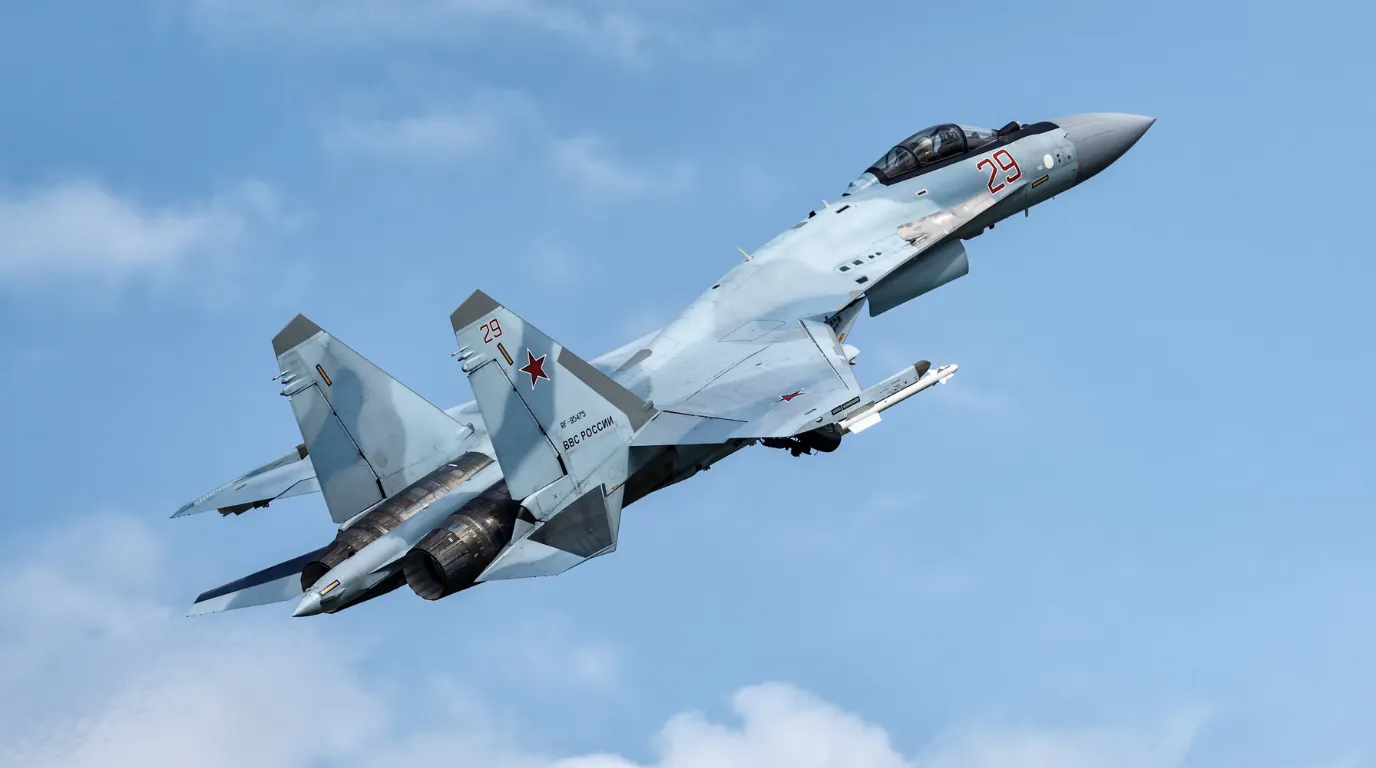

Velivoli come Su-35 e Su-57 attribuiscono grande importanza alla capacità di controllare l’aereo anche agli elevatissimi angoli d’attacco e alle basse velocità. L’impiego di spinta vettoriale tridimensionale e superfici di controllo avanzate consente manovre che sembrano sfidare il buon senso aerodinamico.

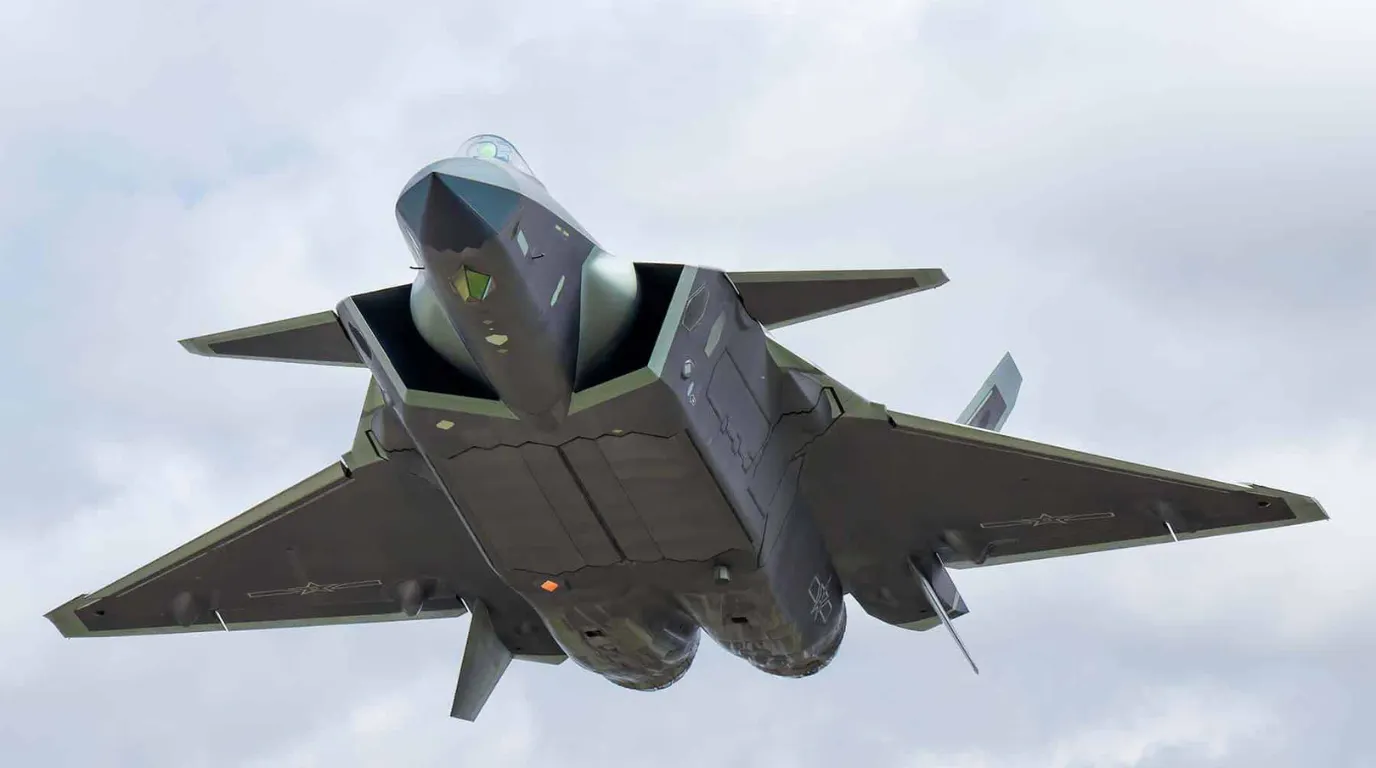

E poi c’è la Cina, con il Chengdu J-20, che ha scelto una strada tutta sua: geometria delta-canard per le prestazioni aerodinamiche, caratteristiche stealth concentrate soprattutto nel settore frontale e dimensioni generose per operare sulle enormi distanze dell’Indo-Pacifico. È un compromesso, ma ingegneristicamente è un esercizio affascinante.
Se osserviamo i principali caccia moderni, emerge subito un aspetto interessante: tutti sfruttano l’instabilità controllata, ma ciascuna nazione la interpreta in modo diverso. Alcuni privilegiano la furtività, altri la supermanovrabilità, altri ancora cercano un compromesso tra prestazioni, autonomia e costi operativi. La tabella seguente riassume le principali scuole progettuali.
| Scuola progettuale | Caccia rappresentativi | Soluzione adottata | Punto di forza | Compromesso |
|---|---|---|---|---|
| Europea (Delta-Canard) | Eurofighter Typhoon, Dassault Rafale, Saab Gripen | Ala delta associata a canard anteriori e stabilità rilassata | Elevata agilità, ottima portanza agli alti AoA, eccellenti prestazioni transoniche e supersoniche | I canard aumentano la segnatura radar e complicano la furtività |
| Americana (Stealth Integrato) | F-22 Raptor, F-35 Lightning II | Instabilità controllata tramite FBW avanzato e forme ottimizzate per la bassa osservabilità | Equilibrio tra manovrabilità, sopravvivenza e capacità stealth | Progettazione estremamente complessa e costosa |
| Americana (Supermanovrabilità) | F-22 Raptor | Instabilità controllata associata a ugelli a spinta vettoriale | Controllo anche ad altissimi angoli d’attacco | Maggiore complessità meccanica e manutentiva |
| Russa (Supermanovrabilità) / LEVCON | Su-35, Su-57 | Spinta vettoriale tridimensionale, superfici mobili avanzate e controllo agli elevati AoA | Capacità di manovra eccezionali a bassa velocità | Maggiore enfasi sul combattimento ravvicinato rispetto alla furtività pura |
| Cinese (Approccio Ibrido) | Chengdu J-20 | Configurazione delta-canard combinata con caratteristiche stealth e grande autonomia | Buone prestazioni aerodinamiche e capacità operative a lungo raggio | Compromesso tra efficienza stealth e requisiti aerodinamici |
Le filosofie progettuali raccontano il “perché” delle scelte degli ingegneri. Ma come vengono applicate concretamente sui velivoli reali? La seconda tabella confronta alcuni dei più importanti caccia moderni, evidenziando le tecnologie utilizzate per gestire l’instabilità controllata.
| Velivolo | Stabilità statica | Fly-by-Wire | Canard | Spinta vettoriale | Priorità progettuale |
|---|---|---|---|---|---|
| F-16 Fighting Falcon | Rilassata | Sì | No | No | Agilità |
| Eurofighter Typhoon | Rilassata | Sì | Si | No | Superiorità aerea |
| Dassault Rafale | Rilassata | Sì | Si | No | Multiruolo |
| Saab Gripen | Rilassata | Sì | Si | No | Efficienza operativa |
| Lockheed Martin F-22 Raptor | Rilassata | Sì | No | Si (2D)** | Stealth + superiorità aerea |
| Lockheed Martin F-35 Lightning II | Rilassata | Sì | No | No*** | Stealth + sensor fusion |
| Sukhoi Su-35 Flanker-E | Rilassata | Sì | No | Si (3D) | Supermanovrabilità |
| Sukhoi Su-57 Felon | Rilassata | Sì | No* | Si (3D) | Stealth + supermanovrabilità |
| Chengdu J-20 | Rilassata | Sì | No | Versioni recenti in sviluppo | Intercettazione a lungo raggio |
* Sono installati i LEVCON (Leading-Edge Vortex Controllers), piani mobili anteriori che generano e controllano i vortici aerodinamici; ottimizzano la portanza ad alti angoli di attacco e riducono la resistenza in crociera.
** La spinta vettoriale bidimensionale il Raptor muove gli ugelli soltanto sopra e sotto con un escursione massima ±20° verso l’alto e verso il basso.
*** L’F-35B utilizza un ugello orientabile per le operazioni STOVL (Short Take-Off and Vertical Landing), ma non come sistema di supermanovrabilità comparabile a quello impiegato dall’F-22.
Basta uno sguardo per notare come il Fly-by-Wire sia ormai un elemento imprescindibile. Senza computer in grado di elaborare migliaia di correzioni al secondo, nessuno di questi velivoli potrebbe sfruttare i vantaggi dell’instabilità aerodinamica senza diventare ingovernabile. E poi a conti fatti, la “Stealthness” con le sue “spigolosità” non è fatta per l’aerodinamica pura.
L’instabilità non è un difetto, è una funzione. Abbiamo trasformato quello che era un incubo per gli ingegneri del secolo scorso in uno degli strumenti più potenti dell’aviazione moderna. Oggi un caccia non vola bene perché è stabile. Vola bene perché è deliberatamente instabile e perché una rete di computer lavora senza sosta per trasformare quella instabilità in prestazioni, efficienza e capacità di combattimento.
I libri fondamentali:
“F-16 Fighting Falcon” di Steve Pace (WarbirdTech Series): Un’analisi più focalizzata sulla storia ingegneristica. Ottimo per vedere come le specifiche tecniche sono state tradotte in hardware, specialmente riguardo al passaggio dai sistemi analogici a quelli digitali.
“Flight Stability and Automatic Control” di Robert C. Nelson: Il testo sacro. Se vuoi capire la matematica dietro la stabilità statica rilassata e come le forze interagiscono sul velivolo, è qui che devi cercare. Non è una lettura da spiaggia, ma è la base di tutto.
“Aircraft Control and Simulation” di Brian L. Stevens e Frank L. Lewis: Il punto di riferimento per chi vuole capire come il Flight Control Computer (FCC) dialoga con la fisica del volo. Fondamentale per approfondire i concetti di Fly-by-Wire e ridondanza dei sistemi.
Se vuoi scavare ancora più a fondo: non perderti le perle nascoste negli archivi della NASA Technical Reports Server (NTRS). Trovi decine di report originali, diagrammi di flusso e test di volo che hanno fatto la storia dell’instabilità aerodinamica. Puoi consultare il materiale tecnico direttamente qui: NASA NTRS – Official Archive.
