Supercrociera: la velocità supersonica senza postbruciatore

Cos’è la Supercrociera?

La supercrociera è la capacità aerodinamica e propulsiva di un aeromobile di mantenere un regime di volo supersonico, ovvero a una velocità superiore a quella del suono, per un tempo prolungato e senza ricorrere al pstbruciatore. In termini più approfonditi, il volo supersonico tradizionale richiede l’attivazione del postbruciatore, un componente situato nella sezione di scarico del turboreattore che inietta combustibile direttamente nei gas di scarico caldi non ancora completamente espulsi.

Questo processo genera una combustione secondaria che incrementa massicciamente la spinta termica complessiva, ma lo fa a scapito di un consumo di carburante esponenziale e di un forte stress termico sui materiali. La supercrociera supera questo limite sfruttando esclusivamente la cosiddetta spinta a secco, cioè la massima potenza erogabile dal motore attraverso il normale ciclo termodinamico della turbina, senza l’ausilio di addizioni successive di carburante nello scarico.

Ma il solo motore non basta

Per raggiungere questo traguardo è necessario un connubio perfetto tra un’elevata efficienza propulsiva e una raffinata configurazione aerodinamica. I motori moderni progettati per la supercrociera utilizzano un rapporto di bypass molto basso, il che significa che la quantità di aria che devia il nucleo centrale del motore per fluire esternamente è minima.

Questo permette di massimizzare l’energia del flusso d’aria centrale e di espellere i gas a velocità elevatissime. Parallelamente, la cellula dell’aereo deve essere modellata per ridurre al minimo la resistenza d’onda, cioè una forma di attrito aerodinamico che si manifesta quando il velivolo si avvicina alla velocità del suono e l’aria si comprime formando onde d’urto transoniche.

Riducendo la resistenza d’onda attraverso profili alari sottili e una fusoliera ottimizzata, il motore a secco riesce a superare il muro del suono e a stabilizzarsi in regime supersonico, garantendo un’autonomia operativa notevolmente estesa e una tracciabilità termica ridotta rispetto ai caccia che dipendono dal calore generato dai postbruciatori.

Cos’è il rapporto di bypass?

Spesso abbreviato in BPR (Bypass Ratio), si tratta di un parametro fondamentale dei motori turbofan che indica il rapporto tra la massa d’aria che passa all’esterno del motore e quella che attraversa il nucleo centrale.

Per comprendere a fondo questo concetto, possiamo immaginare il motore turbofan come un sistema in cui coesistono due flussi d’aria concentrici. All’estremità anteriore del motore si trova il fan (la grande ventola visibile dall’esterno), che aspira una massiccia quantità di aria e la divide in due percorsi distinti:

• FLUSSO FREDDO (SECONDARIO): l’aria viene spinta dal fan attorno al nucleo centrale del motore e incanalata direttamente verso lo scarico posteriore, senza subire alcun processo di combustione.
• FLUSSO CALDO (PRIMARIO): l’aria entra nel nucleo profondo del motore (core), dove viene progressivamente compressa dai compressori (di bassa e alta pressione), miscelata con il carburante all’interno della camera di combustione e bruciata. I gas ad altissima temperatura ed energia generati da questa combustione si espandono, azionano le turbine (che mantengono in rotazione i compressori e il fan tramite alberi concentrici) e infine vengono espulsi ad altissima velocità dall’ugello di scarico.

Di conseguenza, se un motore ha un rapporto di bypass pari a 5:1, significa che per ogni chilogrammo d’aria che entra nel nucleo caldo, cinque chilogrammi d’aria fredda vengono spinti all’esterno del nucleo dal solo movimento del fan.

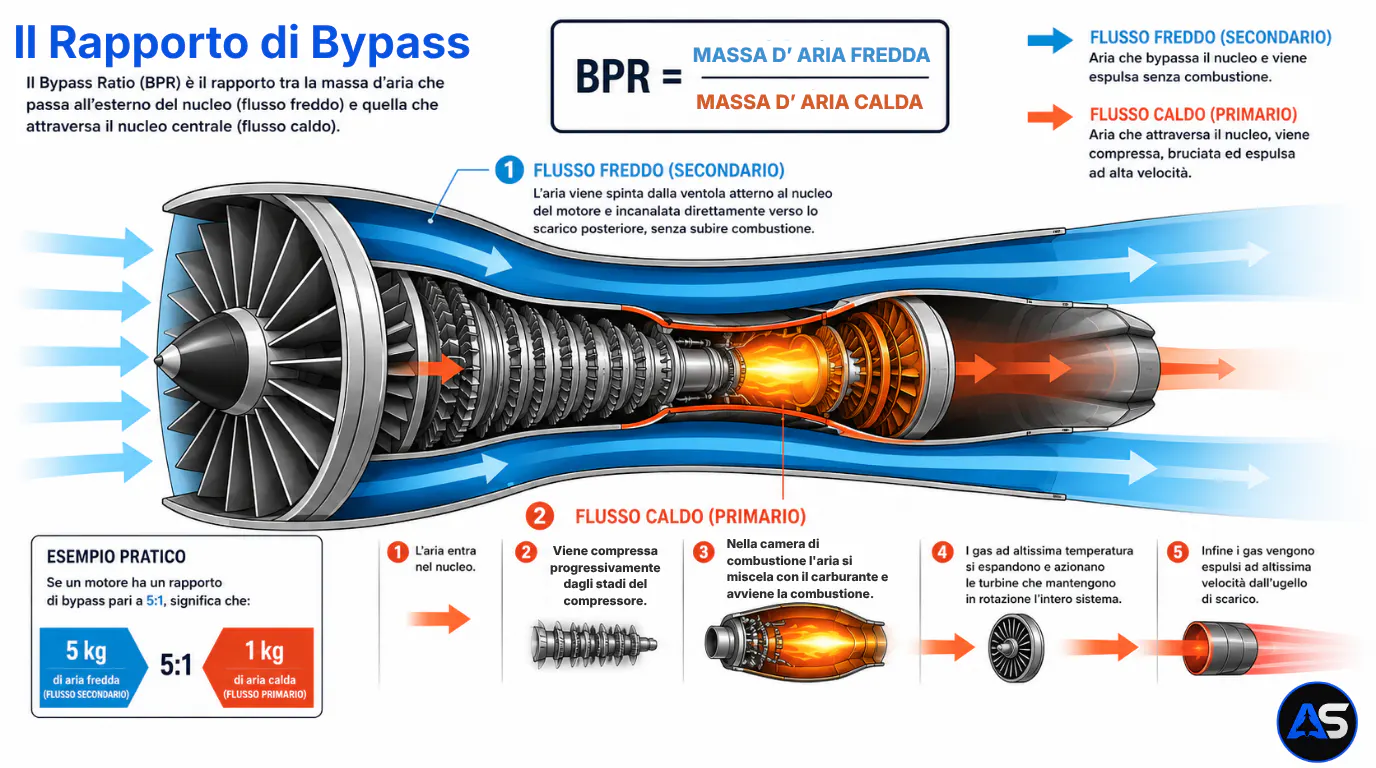

Schema esplicativo del Rapporto di Bypass (BPR)

A seconda del rapporto di bypass possiamo anche dividere i motori in sue grandi categorie: MOTORI AD ALTO RAPPORTO DI BYPASS e MOTORI A BASSO RAPPORTO DI BYPASS:

MOTORI AD ALTO RAPPORTO DI BYPASS

Tipico degli aerei di linea e commerciali in generale, muovono enormi volumi d’aria a velocità basse. Garantiscono quindi una straordinaria efficienza nei consumi.

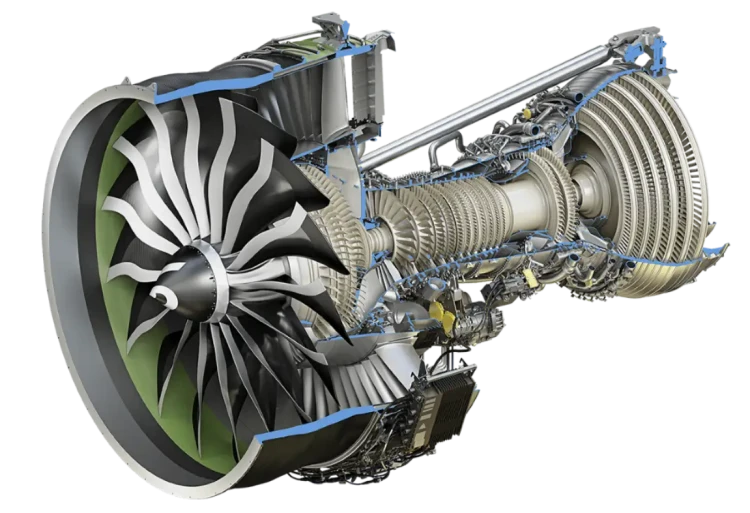

IL GE GE9X del Boeing 777X è un tipico motore ad alto rapporto di bypass, il suo BPR è di 10:1

MOTORI A BASSO RAPPORTO DI BYPASS

Tipico dei caccia militari e fondamentali per la Supercrociera.
Accelerano una quantità d’aria ridotta ma a velocità d’uscita elevatissime.
Genera una spinta violenta e concentrata necessaria a “perforare” il muro del suono e a vincere la resistenza aerodinamica alle alte velocità.

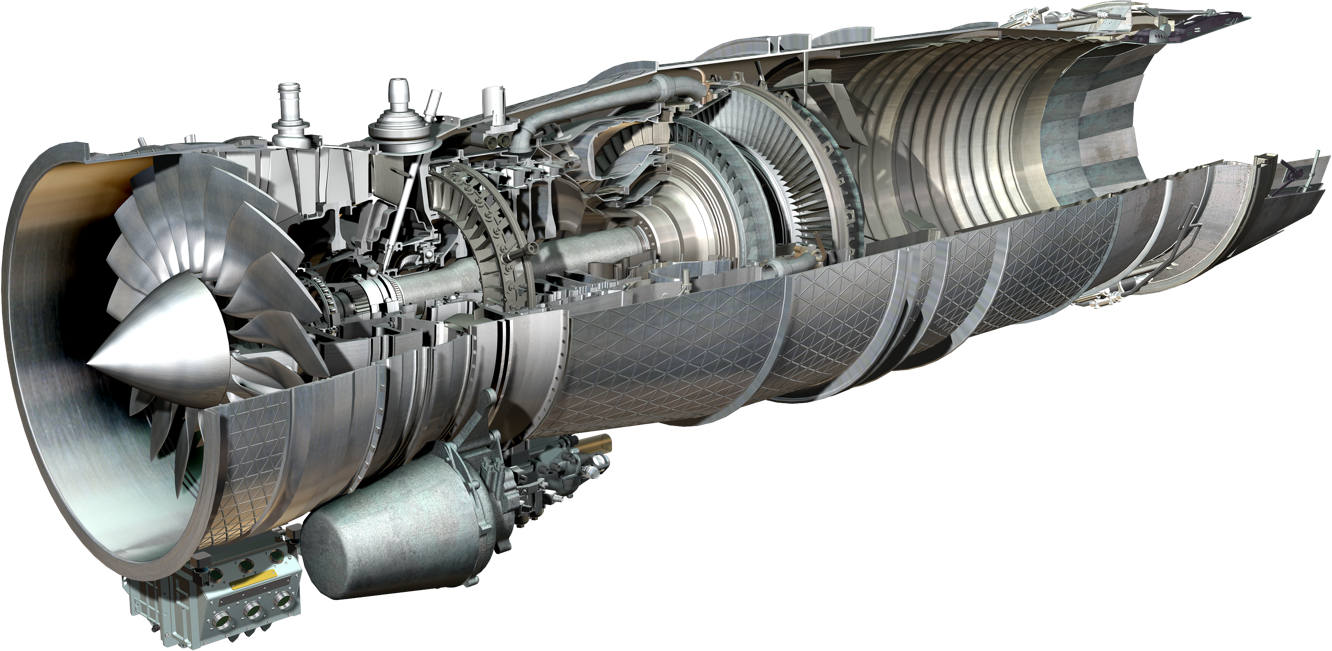

L’EJ200 dell’Eurofighter è un tipico motore a basso rapporto di bypass, il suo BPR è di 0,4:1

Ora che il concetto di rapporto di bypass è chiaro, risulterà molto più semplice comprendere le dinamiche termodinamiche della supercrociera. Si tratta infatti di un parametro chiave che ritroveremo spesso nel corso dell’articolo.

Oltre la geometria: la firma termodinamica della Supercrociera

Fino a questo momento abbiamo capito cosa succede all’interno del motore; tuttavia, per comprendere davvero perché questo avvenga – e come sia possibile volare in supersonico senza prosciugare i serbatoi – dobbiamo necessariamente interpellare la termodinamica. Il segreto della Supercrociera sta tutto in un delicato gioco di prestigio: sottrarre energia al calore per trasformarla in spinta utile, riducendo al minimo la ‘tassa’ più severa della natura: l’entropia.

l’entropia è la misura del disordine e dello spreco di energia in un sistema.
Per capirla in modo semplice, basta immaginarla come la tassa sulla natura: Ogni volta che un motore compie un lavoro (come bruciare cherosene per far volare un aereo), non tutta l’energia si trasforma in spinta utile. Una parte viene irrimediabilmente “persa” sotto forma di calore e caos molecolare. L’entropia misura proprio questo aumento di disordine, che rende quell’energia persa impossibile da recuperare.

Il modello di riferimento: Il ciclo di Brayton-Joule

In fisica e in ingegneria aeronautica, ogni motore a reazione è governato dal ciclo di Brayton-Joule. Si tratta del modello termodinamico di riferimento per le turbine a gas a flusso continuo, basato su quattro trasformazioni fondamentali che si ripetono ciclicamente: due a pressione costante (isobare) e due in cui non c’è scambio di calore ideale (adiabatiche o isentropiche).

Questo ciclo descrive matematicamente e fisicamente come l’energia chimica racchiusa nel cherosene si converta prima in energia termica (calore) e poi in energia meccanica e cinetica (la spinta che fa muovere l’aereo).

Per svelare come i moderni caccia riducano la “tassa” dell’entropia applicando questo principio, possiamo mettere a confronto le due diverse filosofie costruttive seguendo il percorso dell’aria attraverso le stazioni del ciclo di Brayton-Joule nell’infografica.

Il Turboreattore Puro: Forza bruta e calore sprecato

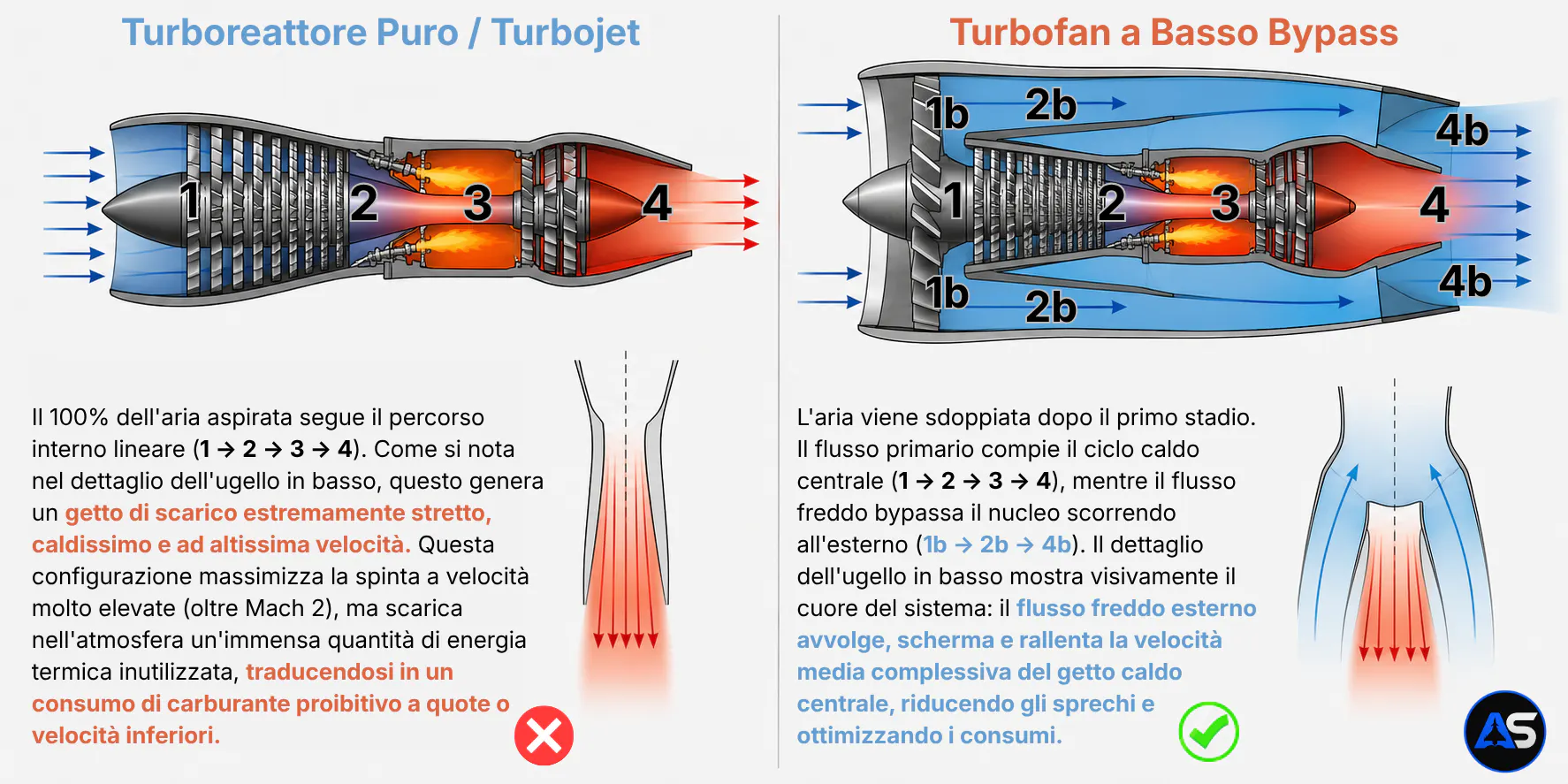

Se osserviamo lo spaccato di un turbojet (a sinistra nell’immagine), ci troviamo di fronte al ciclo di Brayton-Joule nella sua forma più lineare e priva di compromessi. Il 100% dell’aria aspirata compie il percorso standard:

1. Fase 1 → 2 (Compressione): L’aria entra nel motore alla stazione 1 e viene violentemente schiacciata dai compressori assiali fino alla stazione 2, aumentandone drasticamente pressione e temperatura.
2. Fase 2 → 3 (Combustione): Nella camera di combustione, il carburante si miscela all’aria e brucia a pressione costante. La temperatura schizza verso l’alto, raggiungendo il picco massimo del ciclo nella stazione 3.
3. Fase 3 → 4 (Espansione e Scarico): L’aria caldissima si espande attraversando la turbina (che estrae l’energia necessaria a far girare il compressore iniziale) e l’ugello di scarico (stazione 4), venendo scagliata fuori ad altissima velocità.

Questo processo si traduce in un getto d’uscita stretto, concentrato e caldissimo. Questa immensa energia termica residua rappresenta un enorme spreco energetico (un massiccio aumento di entropia). Se a Mach 2 questo spreco è giustificato dalle altissime prestazioni richieste, a velocità inferiori il turbojet si trasforma in un insaziabile “mangiatore” di carburante.

Il Turbofan a Basso Bypass: L’arte del riciclo energetico

Il turbofan a basso bypass (a destra nell’immagine) rivoluziona il paradigma introducendo un’architettura a ciclo sdoppiato. Come evidenziato dai marcatori numerici, il ciclo di Brayton-Joule si divide in due percorsi paralleli:

• Il Ciclo Caldo Centrale (1 → 2 → 3 → 4): Segue la stessa strada ad alta energia del turbojet, ma con una differenza fondamentale: la turbina “ruba” una frazione del lavoro utile a questo flusso principale.
• Il Ciclo Freddo Secondario (1b → 2b → 4b): L’energia sottratta dalla turbina viene usata per azionare le palette del grande Fan d’ingresso. Questo Fan cattura la massa d’aria esterna e le fa compiere un mini-ciclo a bassissima energia: l’aria fredda subisce solo una minima compressione (1b → 2b), salta completamente la combustione interna e viene convogliata direttamente all’ugello di scarico (2b → 4b).

Quando questi due flussi si incontrano nuovamente nell’ugello di scarico (dettaglio in basso a destra), l’aria fredda esterna avvolge, scherma e rallenta la velocità media complessiva del getto caldo centrale.

Il verdetto per la Supercruise

Questa miscelazione riduce drasticamente l’energia cinetica e il calore dispersi inutilmente nell’atmosfera. È l’applicazione pratica della massima efficienza propulsiva: invece di accelerare violentemente una piccola massa d’aria (soluzione del turbojet), il turbofan accelera in modo più moderato una massa d’aria maggiore.

Per la supercrociera, questo significa disporre della spinta “secca” e pulita necessaria a superare il muro del suono, mantenendo però i consumi specifici del ciclo di Brayton-Joule a un livello così basso da rendere il volo supersonico prolungato non più un’eccezione da record, ma una normale routine operativa.

La geometria variabile nei condotti di scarico

Quando un aeromobile vola a velocità supersonica i gas di scarico all’interno del motore devono essere accelerati a velocità superiori a quella del suono per generare una spinta efficace.

La fisica dei fluidi dimostra che un fluido subsonico si accelera quando attraversa un condotto che si restringe. Tuttavia, quando il flusso raggiunge esattamente la velocità del suono (Mach 1), il suo comportamento fisico si inverte: per continuare ad accelerare e diventare supersonico, il condotto deve espandersi.

Per soddisfare questa doppia esigenza, i caccia supersonici utilizzano un ugello convergente – divergente a geometria variabile (noto anche come Ugello De Laval). Questo meccanismo è composto da petali metallici mobili attuati meccanicamente che modificano la forma del condotto in tempo reale:

• Sezione convergente (restringimento): Accelera i gas subsonici provenienti dalla turbina fino a fargli raggiungere Mach 1 nel punto più stretto, chiamato “gola” dell’ugello.
• Sezione divergente (allargamento): Permette ai gas, ormai sonici, di espandersi ulteriormente. Questa espansione termodinamica trasforma la pressione e la temperatura residue dei gas in pura velocità cinetica, espellendoli a velocità fortemente supersoniche.

Se la geometria della gola rimanesse fissa durante l’attivazione del postbruciatore, l’enorme aumento di volume e temperatura dei gas non riuscirebbe a defluire attraverso la sezione strozzata (condizione di choking). Questo accumulerebbe una contropressione violenta verso l’interno del motore, rallentando il flusso d’aria a monte fino a causare il catastrofico stallo del compressore anteriore (surge) e lo spegnimento del motore.

La nascita del concetto teorico e operativo

Il concetto nacque nei primi anni ’50, quando i progettisti si resero conto del gravoso limite dei primi aerei supersonici, i quali potevano superare Mach 1 solo per pochissimi minuti prima di esaurire il carburante a causa del postbruciatore.

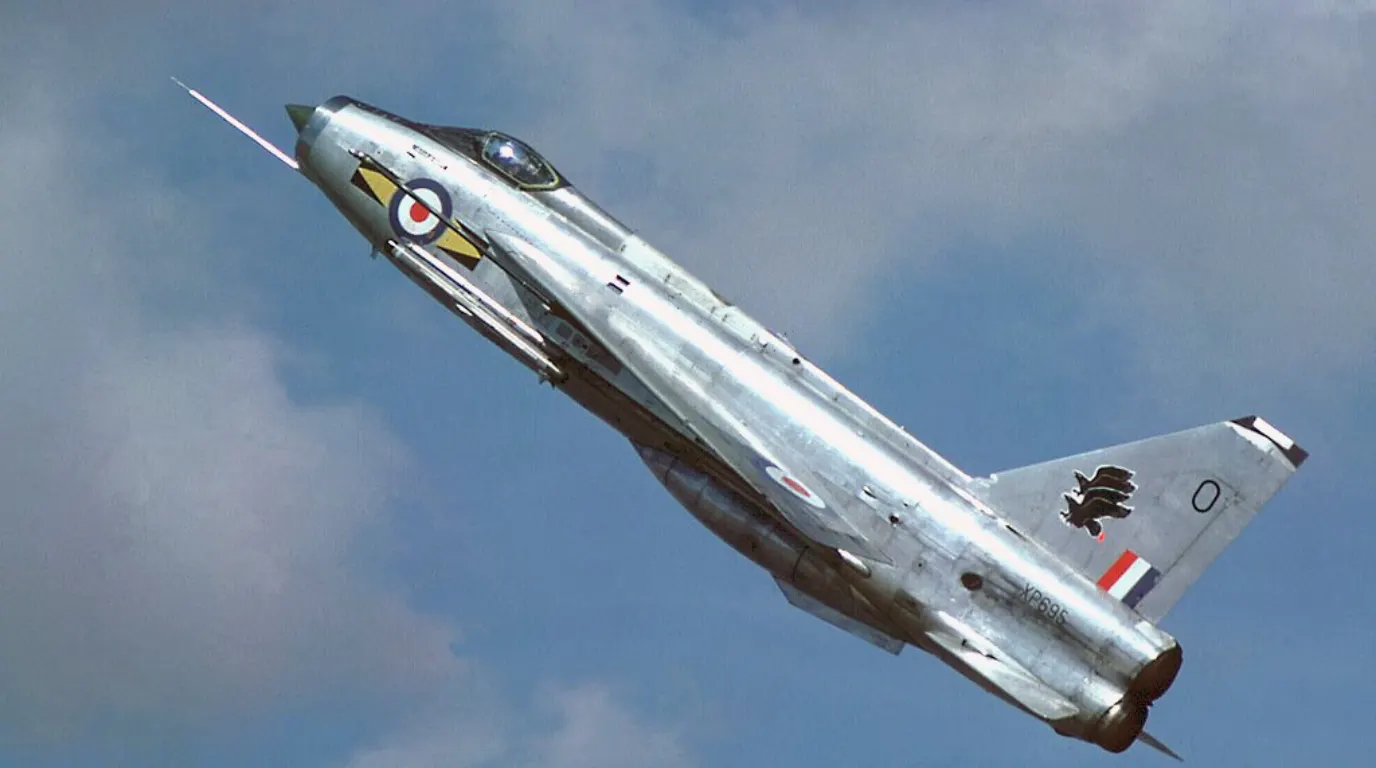

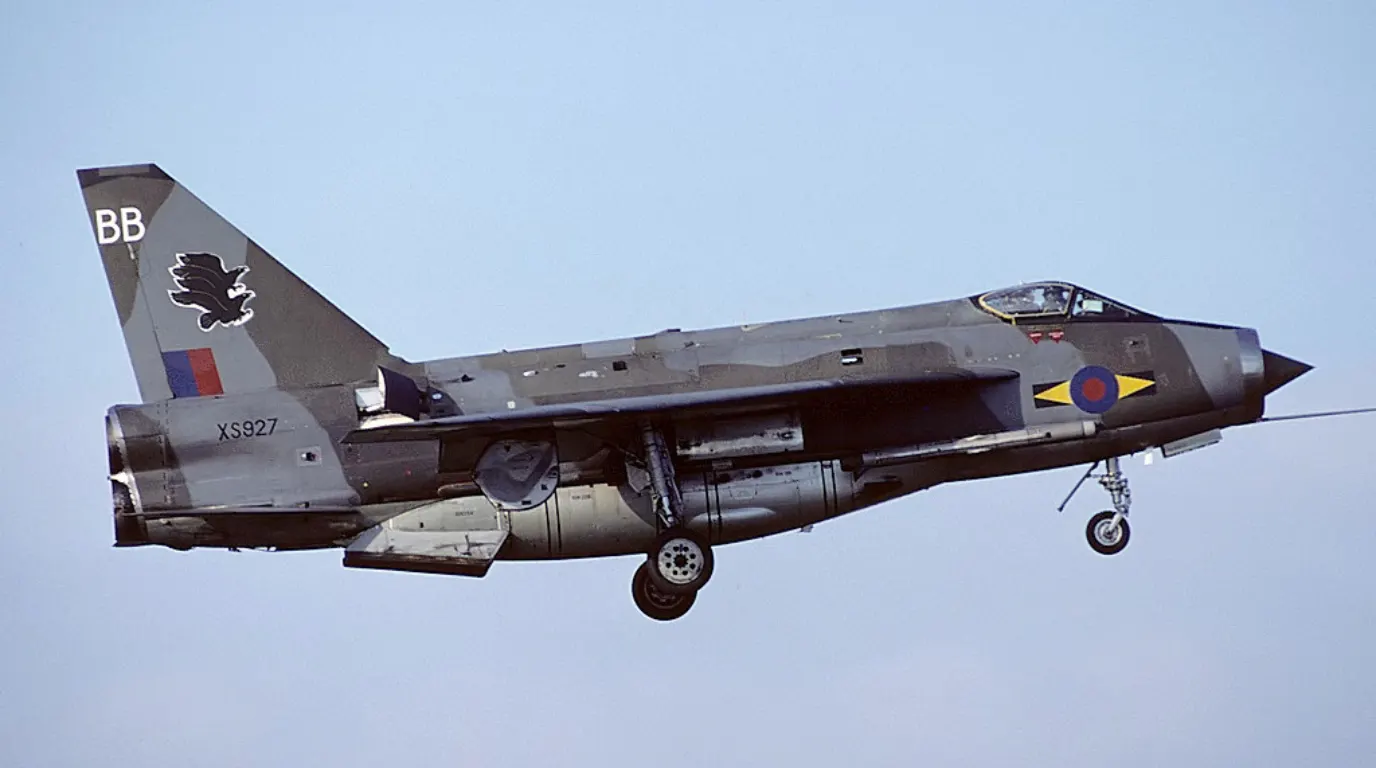

L’English Electric Lightning

L’ingegnere che per primo creò un caccia capace di farlo concretamente fu W.E.W “Teddy” Petter e il team dell English Electric. Nel 1954 creò l’English Elecrtic Lightning che divenne il primo aereo al mondo a superare Mach 1 in volo livellato mantenendo i motori a “secco” (senza postbruciatore). Petter comprese che riducendo l’area frontale della fusoliera e adottando un’ala a fortissima freccia (60 gradi) si poteva abbattere la resistenza d’onda transonica in modo strutturale.

La teorizzazione nei trasporti civili

Negli anni ’50 comitati scientifici guidati dall’ingegnere gallese Sir. Morien Bedford Morgan nel Regno Unito e i progettisti della Sud-Aviation (poi Aérospatiale) in Francia guidati da Pierre Satre, teorizzarono la supercrociera per scopi commerciali. La loro ricerca portò alla nascita del Concorde.

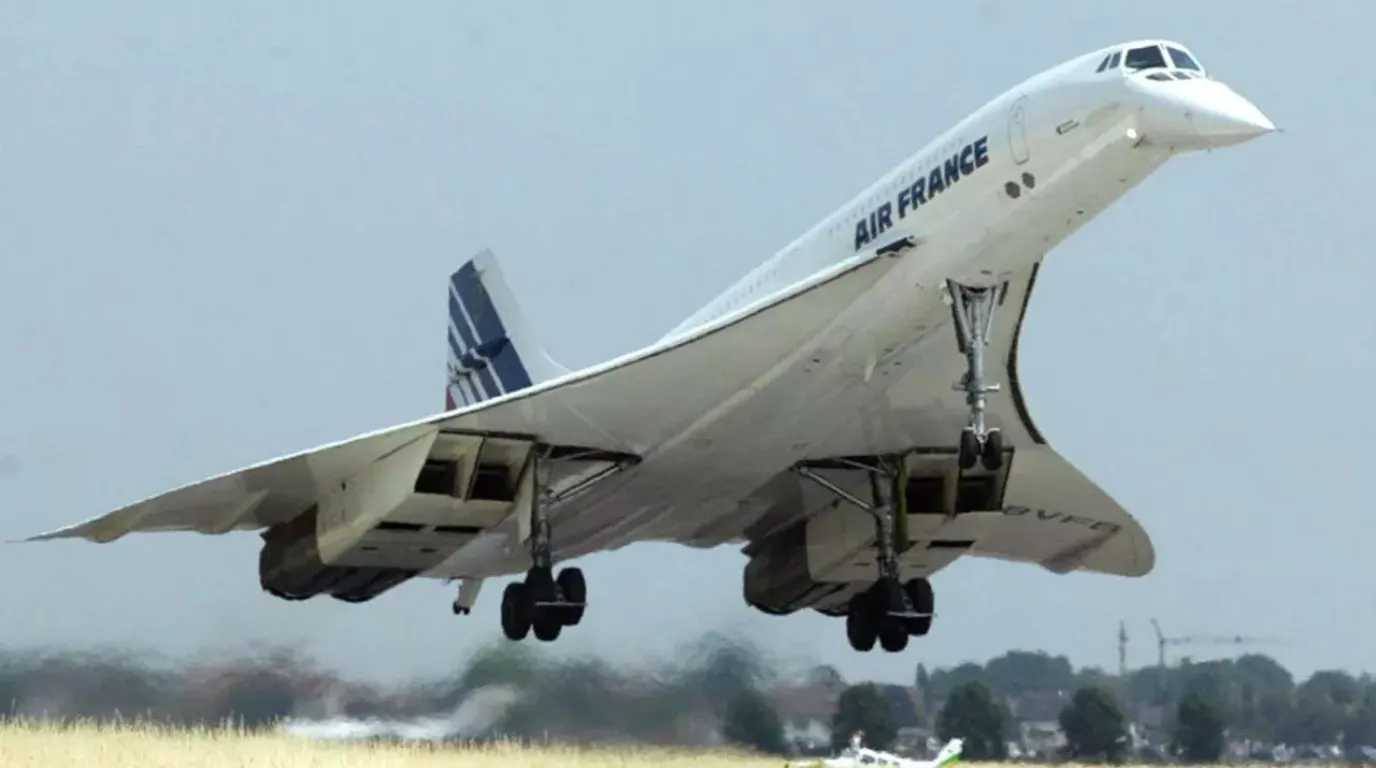

Il Concorde

Sartre e il suo team capirono che per rendere redditizio un volo transatlantico supersonico era termodinamicamente obbligatorio spegnere i postbruciatori una volta raggiunta la quota di crociera, lasciando che i motori Olympus spingessero l’aereo a Mach 2 unicamente sfruttando l’altissima efficienza delle prese d’aria dinamiche e la compressione dell’aria ad alta velocità.

La dottrina moderna e l’invenzione del termine “supercrociera”

Sebbene aerei come il Lightning e il Concorde operassero già in regime di volo supersonico a secco, la parola stessa “supercrociera” e la sua teorizzazione come “requisito d’arma” moderno furono ideate e codificate dal Pentagono e dalla Lockheed durante la genesi del programma Advanced Tactical Fighter (ATF) nei primi anni ’80.

Gli strateghi americani teorizzarono che i caccia del futuro (quelli di quinta generazione) avessero bisogno di viaggiare costantemente a velocità supersonica per intercettare i bersagli rapidamente e ridurre il tempo di reazione dei radar nemici, ma mantenendo l’invisibilità radar (stealth). (Per approfondire l’argomento sull’invisibilità radar (stealth) ti consiglio l’articolo: “Tecnologia Stealth: storia, funzionamento, limiti e futuro della furtività militare” su Aerostoria.it).

Poiché la fiammata di un postbruciatore distrugge istantaneamente la furtività termica e visiva di un aereo, la supercrociera fu formalizzata nei manuali di tattica militare come la capacità di un caccia di combattere a lungo a velocità supersoniche mantenendo la traccia termica al minimo. Il prototipo YF-22 della Lockheed (diventato poi l’F-22 Raptor) fu il primo aereo progettato attorno a questa precisa definizione dottrinale.

Per dirla breve : Il calore è nemico della “Stealthness”, della furtività.

L’influenza delle intuizioni di W.E.W. Petter sui caccia moderni

Il progettista britannico W.E.W. “Teddy” Petter sviluppò l’English Electric Lightning partendo dal presupposto che per vincere l’enorme resistenza che si genera al passaggio alla velocità del suono fosse necessario minimizzare la superficie frontale dell’aereo e ottimizzare l’angolo di freccia alare. La sua intuizione più rivoluzionaria fu l’architettura verticale dei motori: anziché posizionare i due turboreattori affiancati come nella maggior parte dei caccia dell’epoca, Petter li sovrappose all’interno della fusoliera. Questa scelta ingegneristica permise di mantenere la sezione frontale stretta e affusolata come quella di un velivolo monomotore, riducendo drasticamente la resistenza aerodinamica complessiva.

A questa fusoliera Petter abbinò un’ala con un angolo di freccia estremo di 60 gradi. Questo angolo consentiva al bordo d’attacco dell’ala di rimanere costantemente all’interno del “cono di Mach” (l’onda d’urto conica generata dal muso dell’aereo a velocità supersonica), impedendo che l’impatto diretto con l’onda d’urto frenasse il velivolo.

I moderni caccia di quinta e sesta generazione, come l’F-22 Raptor o l’F-35, applicano questi concetti in modo evoluto attraverso un’elevata integrazione aerodinamica tra ala e fusoliera. Negli aerei stealth moderni, la fusoliera non è più un semplice tubo a cui sono attaccate le ali, ma presenta raccordi estremamente fluidi e superfici continue che contribuiscono alla portanza complessiva. Questo approccio elimina i punti di giunzione netti che generano vortici d’aria deleteri, ereditando da Petter l’ossessione per la pulizia aerodinamica e la riduzione della resistenza, pur dovendo gestire la complessa sfida ingegneristica di ospitare internamente i motori, il carburante e persino le ingombranti stive per gli armamenti.

La regola delle aree di Richard Whitcomb e la riduzione della resistenza d’onda

Mentre Petter lavorava sull’architettura del velivolo, lo scienziato statunitense Richard Whitcomb della NACA (diventata poi NASA) formulò nel 1952 la regola delle aree, una scoperta fondamentale per comprendere come i fluidi si comportano ad altissima velocità. Quando un aeromobile si avvicina a Mach 1, l’aria non riesce più a spostarsi fluidamente attorno alla struttura e si comprime bruscamente, generando la resistenza d’onda, una barriera invisibile che richiede una spinta immensa per essere superata.

Whitcomb scoprì che per minimizzare questa resistenza l’aeromobile deve presentare una variazione della sezione trasversale totale che sia il più possibile dolce, graduale e simmetrica lungo l’intero asse longitudinale del velivolo. Se si immagina di affettare l’aereo dal muso alla coda come un salame, l’area di ogni singola fetta deve aumentare e diminuire in modo progressivo, senza sbalzi geometrici.

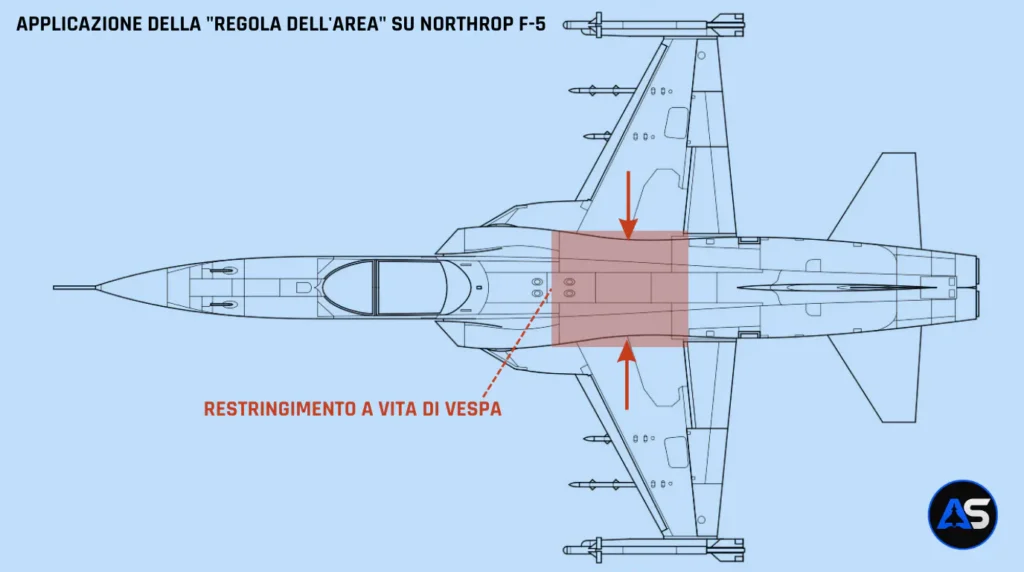

Fusoliera a “vita di vespa”

Il problema sorgeva nel punto in cui le ali si innestavano sulla fusoliera: in quella esatta sezione il volume totale dell’aereo subiva un picco improvviso dovuto allo spessore dell’ala stessa, causando una violenta onda d’urto. L’applicazione pratica della regola delle aree portò alla celebre progettazione delle fusoliere a “vita di vespa” o a “bottiglia di Coca-Cola”. Gli ingegneri iniziarono a restringere la fusoliera proprio nel punto di innesto delle ali, compensando l’aumento di volume dell’ala con una riduzione del volume del corpo centrale.

Questa modulazione geometrica, evolutasi nei decenni successivi nella più complessa regola delle aree supersonica, permette all’aria di scivolare lungo il velivolo distribuendo le variazioni di pressione ed evitando gradienti d’urto violenti. Riducendo drasticamente la resistenza d’onda, questa ottimizzazione – combinata oggi con la scomparsa dei carichi esterni grazie alle stive d’armamento interne – permette alla sola spinta a secco di un moderno motore turbofan di mantenere il volo supersonico sostenuto, rendendo la supercrociera una realtà.

Oggi questa tecnologia rappresenta un vero spartiacque tra i velivoli da combattimento di vecchia generazione e quelli moderni. Se prima era un’eccezione ingegneristica, oggi è un requisito fondamentale per la sopravvivenza negli scenari bellici ad alta intensità.

I velivoli che utilizzano la supercruise

Bene, la parte difficile è passata! Se siete arrivati fin qui (e spero davvero di non avervi annoiato!), avete ufficialmente tutte le basi per capire il vero miracolo della supercrociera. Parliamo di concetti per cui ho visto colleghi ingegneri scervellarsi per mesi prima di veder scattare la scintilla. Se vi è rimasto qualche dubbio o volete approfondire un dettaglio, fatemelo sapere nei commenti, sono qui per questo. E ora che abbiamo i motori caldi e l’aerodinamica giusta… entriamo nel vivo.

Oltre al già citato F-22 Raptor (capace di Mach 1.8 a secco), la supercrociera è integrata nell’Eurofighter Typhoon (Mach 1.5), nel Dassault Rafale (Mach 1.4) e nel caccia russo di quinta generazione Su-57. Persino i progetti per i caccia di sesta generazione attualmente in fase di sviluppo (come il programma europeo GCAP o l’americano NGAD) ruotano attorno a motori a ciclo variabile pensati per spingere la supercrociera a efficienze mai viste prima. Al contrario, l’F-35 Lightning II adotta un approccio diverso: sebbene possa effettuare solo brevi tratti supersonici senza postbruciatore (mantenendo circa Mach 1.2 per distanze limitate), i suoi progettisti hanno preferito sacrificare la velocità pura in favore di una stiva armi più capiente e di una superiore tecnologia di fusione dei sensori. L’F-35, i motori di sesta generazione e il tramonto del trasporto supersonico civile rappresentano tre aspetti diversi di come i requisiti di missione modellano la tecnologia aeronautica.

Perché l’F-35 ha una capacità di supercrociera limitata rispetto all’F-22

La differenza di prestazioni tra l’F-22 Raptor e l’F-35 Lightning II deriva da una scelta filosofica e dottrinale radicalmente opposta in fase di progettazione. L’F-22 è nato come un intercettore puro per la superiorità aerea, progettato per volare più in alto e più velocemente di qualsiasi avversario. L’F-35, invece, è un caccia multiruolo d’attacco pensato per l’attacco elettronico, la ricognizione e la penetrazione furtiva.

La netta discrepanza prestazionale tra l’F-22 Raptor e l’F-35 Lightning II non è un difetto ingegneristico, ma il riflesso di due visioni dottrinali nate in epoche diverse. Il Raptor fu concepito durante gli ultimi scampoli della Guerra Fredda come l’intercettore definitivo per la superiorità aerea: una macchina destinata a dominare i cieli volando più in alto e più velocemente di qualunque potenziale minaccia. Al contrario, l’F-35 è un multiruolo d’attacco figlio dell’era digitale, ottimizzato per la guerra elettronica, la penetrazione stealth e la condivisione di dati tattici in rete.

Questa profonda divergenza filosofica si traduce immediatamente nella fisica delle due macchine. Per garantire la furtività radar senza rinunciare all’autonomia, i progettisti dell’F-35 hanno dovuto ricavare stive interne enormi, capaci di ospitare ordigni da attacco al suolo fino a 2.000 libbre (nelle varianti A e C). Il risultato è una fusoliera inevitabilmente tozza e “gonfia” che, a differenza del profilo affilato e aerodinamicamente pulito dell’F-22, genera una forte resistenza d’onda nella delicata transizione transonica, riducendo l’efficacia della regola delle aree.

Due filosofie costruttive per due missioni differenti

A complicare il quadro aerodinamico interviene l’architettura propulsiva. Se il bimotore F-22 monta due turbofan Pratt & Whitney F119 a bassissimo bypass – configurazione ideale per spremere spinta a secco ad alta quota – il monomotore F-35 si affida al gigantesco Pratt & Whitney F135. Questo propulsore, pur derivando da quello del Raptor, adotta un rapporto di bypass più elevato. Si tratta di un compromesso necessario per generare la spinta subsonica massiccia richiesta anche dal sistema di decollo verticale della variante F-35B, ma che penalizza il rendimento alle alte velocità. È per questo che, mentre il Raptor può incrociare stabilmente in supercrociera a Mach 1.8, l’F-35 riesce a mantenere il volo supersonico a secco solo attorno a Mach 1.2 e per brevi fiammate di circa 150 miglia.

I motori dei caccia di sesta generazione

Come abbiamo visto, la progettazione dei motori aeronautici è prigioniera di un rigido compromesso termodinamico: i turbofan ad alto rapporto di bypass garantiscono un’ottima efficienza a velocità subsonica, mentre quelli a basso bypass sono indispensabili per esprimere potenza in regime supersonico. A scardinare questo limite intervengono i motori a ciclo variabile di nuova generazione (noti anche come Adaptive Cycle Engines), come il General Electric XA100. Questa tecnologia supera il vecchio dualismo modificando la propria architettura interna in tempo reale grazie a paratie mobili e valvole gestite dai computer di bordo.

Il motore a ciclo variabile

L’innovazione chiave risiede nell’introduzione di un terzo flusso d’aria esterno, indipendente dai due canali tradizionali. Durante le fasi di crociera economica o pattugliamento subsonico, il motore apre i condotti di questo terzo flusso per deviare una maggiore quantità d’aria attorno alla camera di combustione. Emulando il comportamento di un reattore civile ad alto bypass, il consumo di carburante si abbatte drasticamente, garantendo un incremento dell’autonomia stimato tra il 25% e il 30%. Quando la missione richiede invece lo scatto supersonico o il combattimento, il sistema sigilla il terzo flusso, costringendo l’aria a concentrarsi nel nucleo caldo. In un istante, il propulsore si trasforma in un turbofan ad altissima densità di spinta, ideale per sostenere la supercrociera senza dover ricorrere ai voraci postbruciatore.

Oltre all’efficienza cinetica, questa gestione dinamica dei flussi offre un ulteriore vantaggio cruciale: agisce come un efficiente scambiatore termico, dissipando il calore generato dall’avanzata elettronica di bordo. Risolvendo il compromesso storico tra raggio d’azione e velocità pura, il ciclo variabile si appresta a diventare il vero pilastro tecnologico della sesta generazione di caccia.

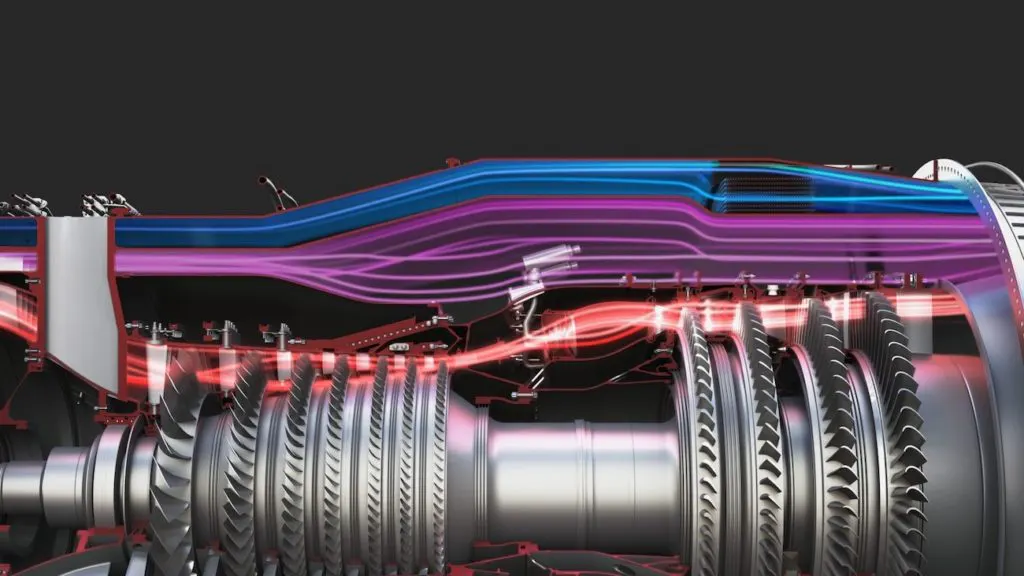

L’architettura a tre flussi del motore GE XA100

Come mostrato nello schema tecnico ufficiale di General Electric (GE Aerospace), la vera rivoluzione dell’XA100 non risiede in una maggiore potenza bruta, ma nella gestione geometrica dei suoi flussi d’aria. Osservando la sezione superiore del propulsore, si nota chiaramente come la massa d’aria in ingresso non segua un unico percorso, ma venga incanalata in tre flussi concentrici ben distinti, ciascuno con una funzione termodinamica specifica controllata in tempo reale dal computer di bordo:

1. Il Flusso Centrale (Linea Rossa)

Questa corrente d’aria penetra nel cuore del propulsore. L’aria attraversa gli stadi del compressore. Successivamente, il gas entra nella camera di combustione. Questo processo aziona le turbine. Il condotto genera un flusso caldo ad altissima pressione. Perciò, l’aereo ottiene la massima spinta supersonica.

2. Il Flusso Secondario (Linea Viola)

Questo canale intermedio riprende la configurazione dei turbofan moderni. L’aria fredda aggira la camera di combustione interna. Quindi, il motore produce una spinta subsonica molto fluida. Inoltre, la massa d’aria raffredda i gas di scarico. Di conseguenza, il sistema abbatte il rumore del velivolo.

3. Il Terzo Flusso Adattivo (Linea Blu)

Questo condotto esterno rappresenta la vera innovazione tecnologica. Infatti, le valvole digitali aprono l’intercapedine solo in crociera. Per questo motivo, l’aria extra riduce i consumi del 25%. Al contempo, la corrente fresca protegge l’elettronica di bordo dal calore.

Come cambia la fisica del volo in supercrociera

Il volo supersonico continuativo modifica profondamente il comportamento dell’aeromobile. Infatti, i progettisti devono affrontare tre sfide termodinamiche estreme.

In primo luogo, il motore si trasforma in un compressore gigante. A velocità supersonica, l’aria penetra nelle prese d’aria con un’energia cinetica enorme. I condotti anteriori comprimono l’aria quasi da soli. Di conseguenza, il compressore interno compie uno sforzo minimo. Il propulsore riduce drasticamente i consumi e genera una spinta massiccia a secco.

In secondo luogo, la compressione violenta dell’aria scalda la fusoliera. L’impatto pneumatico sul muso e sulle ali innalza la temperatura fino a 150 °C. Per questo motivo, l’aria esterna non raffredda il velivolo. Gli ingegneri fanno circolare il carburante all’interno delle pareti della cellula. Il combustibile agisce come un liquido refrigerante e protegge i sistemi elettronici dal calore.

In terzo luogo, le palette della turbina operano al limite della fusione. La supercrociera non prevede l’uso del postbruciatore. Perciò, la combustione interna deve rimanere caldissima per garantire la spinta. I metalli lavorano a temperature superiori al loro punto di fusione. I componenti resistono solo grazie a microscopici fori interni che sparano aria fresca sulla superficie. Questo meccanismo crea uno scudo termico protettivo invisibile.

Il segreto delle prese d’aria DSI senza parti mobili

Le prese d’aria dei caccia moderni rappresentano veri e propri capolavori di ingegneria fluidodinamica. Il loro scopo principale consiste nel rallentare l’aria da supersonica a subsonica. Il flusso deve scendere a circa Mach 0.4 prima di colpire il compressore. Al contrario, le onde d’urto supersoniche distruggerebbero le palette del motore in pochi secondi.

I caccia di ultima generazione adottano le innovative prese d’aria DSI (Diverterless Supersonic Inlet). Questo sistema esegue il rallentamento del flusso senza utilizzare componenti meccanici mobili.

L’architettura interna sfrutta un rigonfiamento tridimensionale fisso denominato gobba. Questa geometria sostituisce i vecchi e pesanti sistemi idraulici dei caccia del passato. La gobba svolge contemporaneamente due compiti vitali per il motore.

Da un lato, la struttura geometrica genera un’onda d’urto conica invisibile. L’aria supersonica impatta contro la gobba e subisce una decelerazione istantanea. Il flusso scende sotto la velocità del suono e diventa ottimale per l’alimentazione del propulsore.

Dall’altro lato, la gobba devia lo strato limite della fusoliera. Durante il volo, l’attrito rallenta l’aria a diretto contatto con il metallo creando turbolenze energeticamente povere. Questa aria sporca spegnerebbe il compressore. La forma matematica della gobba funge da scivolo laterale. Il sistema espelle l’aria turbolenta e imbarca nel motore solo aria pulita ad alta pressione.

I benefici strutturali della tecnologia DSI

I velivoli di generazioni precedenti si affidavano a paratie metalliche mobili. Questi sistemi richiedevano l’uso di pesanti e complessi pistoni idraulici. Al contrario, l’introduzione delle prese d’aria DSI elimina radicalmente questa complessità meccanica. L’assenza di cerniere e attuatori elettrici alleggerisce la cellula del caccia di centinaia di chilogrammi. Grazie a questo risparmio di peso, la spinta a secco del propulsore consente di sostenere agevolmente la velocità di supercrociera.

Oltre al fattore peso, questa tecnologia incrementa sensibilmente l’invisibilità radar. I componenti meccanici in movimento generano fessure e angoli retti deleteri per la firma termica ed elettromagnetica. La gobba geometrica fissa elimina queste discontinuità strutturali. La sua superficie fluida scherma completamente le palette del compressore dai sensori nemici. Di conseguenza, il velivolo riduce quasi a zero la propria tracciabilità radar.

La fluidodinamica del condotto interno

Il rallentamento della corrente d’aria prosegue all’interno della scocca. L’impatto con la gobba esterna trasforma il flusso d’aria da supersonico a subsonica. Successivamente, la massa gassosa penetra in un condotto sagomato che si allarga in modo progressivo. Gli ingegneri aerospaziali definiscono questa particolare geometria diffusore divergente.

La fisica dei fluidi subsonici governa il comportamento dell’aria in questa sezione. Quando lo spazio a disposizione aumenta, il flusso subisce una metamorfosi termodinamica. Da un lato, l’aria perde velocità a causa della maggiore area di espansione. Il fenomeno ricalca la dinamica di un fiume che rallenta quando il letto si allarga. Dall’altro lato, la diminuzione di velocità converte l’energia cinetica in pressione statica. Rallentando, le molecole d’aria si comprimono spontaneamente aumentando la densità del fluido.

Questo processo soddisfa le precise esigenze del propulsore. La camera di combustione riceve un flusso rallentato a circa Mach 0.4. Tuttavia, la massa d’aria si presenta densa, compressa e pronta per garantire la massima efficienza termica. Infine, lo sviluppo del condotto adotta una marcata configurazione a “S” . Questa deviazione geometrica intrappola le onde radar avversarie all’interno delle pareti interne. Di conseguenza, il riflesso non torna alla fonte e l’aereo preserva lo spettro stealth.

I limiti di velocità massima delle prese d’aria DSI

Le prese d’aria senza parti mobili garantiscono un’ottima supercrociera. Tuttavia, questa tecnologia sconta un limite invalicabile legato alla mancanza di flessibilità geometrica.

La gobba e il condotto del sistema DSI costituiscono blocchi fissi in fibra di carbonio. Di conseguenza, la loro forma matematica funziona perfettamente solo entro un intervallo di velocità specifico. La soglia massima per questi sistemi si attesta intorno a Mach 2.0. Oltre questo limite, l’onda d’urto generata dalla gobba devia la sua inclinazione naturale. Perciò, il motore riceve un flusso d’aria fortemente turbolento. Questa instabilità fluidodinamica spegnerebbe il compressore. Questo spiega perché caccia avanzati come l’F-35 non superano mai tale barriera cinematica.

Al contrario, i velivoli più anziani sfruttano i benefici della geometria variabile. Icone del volo come il MiG-31 o il Concorde utilizzano rampe e coni metallici mobili. Questi componenti idraulici variano la propria posizione in tempo reale. Di conseguenza, tali aeromobili superano agevolmente Mach 2.5 o Mach 3.0. Un computer sposta fisicamente le paratie per assecondare l’inclinazione delle onde d’urto supersoniche.

In sintesi, la presa DSI domina la supercrociera dei caccia moderni fino a Mach 2. Infatti, il sistema unisce leggerezza e invisibilità radar. Se l’obiettivo prevede record di velocità pura, i progettisti impiegano ancora i pesanti sistemi meccanici deformabili.

F-22 e Eurofighter: due filosofie a confronto

La differenza tra la supercrociera dell’americano F-22 Raptor e dell’europeo Eurofighter Typhoon risiede nel bilanciamento tra propulsione e massa cellulare. Le due scuole di ingegneria hanno affrontato il muro del suono a secco con strategie opposte.

Sotto il profilo della velocità pura, il Raptor rimane il re indiscusso. Il caccia statunitense vola stabilmente in supercrociera tra Mach 1.7 e Mach 1.8. Al contrario, il Typhoon esprime prestazioni più contenute. Il velivolo europeo si attesta tra Mach 1.2 e Mach 1.5 in base alla quota operativa.

Gli americani hanno scelto la via della forza bruta propulsiva. I due colossali motori Pratt & Whitney F119 generano una spinta a secco impressionante. Questa immensa potenza spinge una cellula pesante. Il peso elevato deriva dalle stive interne e dalla spessa corazzatura stealth.

Gli ingegneri europei hanno invece puntato tutto sulla leggerezza aerodinamica. Il Typhoon impiega estensivamente la fibra di carbonio e una configurazione ad ala a Delta con alette Canard. Questa pulizia delle linee compensa la minore dimensione dei motori Eurojet EJ200. L’agilità della cellula consente di superare il muro del suono senza attivare i voraci postbruciatori.

L’impatto dei carichi d’arma sulla resistenza d’onda

La gestione degli armamenti modifica radicalmente il comportamento dei due caccia durante le missioni operative. Questo fattore altera la persistenza del volo supersonico.

Il Raptor conserva la supercrociera in qualsiasi scenario tattico. Infatti, il velivolo alloggia i missili esclusivamente nelle stive interne. La sagoma esterna rimane sempre pulita e priva di resistenze nocive. Di conseguenza, l’F-22 mantiene i Mach 1.8 sia a inizio sia a fine missione.

Al contrario, il Typhoon rallenta sensibilmente quando vola a pieno carico. Il caccia europeo trasporta i missili agganciati sotto le ali e la fusoliera. I piloni esterni creano un enorme attrito aerodinamico con l’aria circostante. Per questo motivo, l’Eurofighter fatica a mantenere la supercrociera in assetto da combattimento. Il pilota deve quindi attivare il postbruciatore nelle fasi critiche. Questo limite operativo non penalizza in alcun modo il rivale americano.

La supercrociera oggi va più veloce che mai

Il confronto tra l’F-22 e il Typhoon mostra due approcci ingegneristici differenti. Il caccia americano esprime i vantaggi della forza bruta senza limiti di budget. Al contrario, il velivolo europeo dimostra l’efficacia della massima ottimizzazione aerodinamica.

Oggi la supercrociera rappresenta un requisito obbligatorio per qualsiasi caccia moderno. In passato i progettisti consideravano questa tecnologia un lusso per pochi eletti. Attualmente, nessun ingegnere avvierebbe il disegno di un aereo da difesa senza metterla al centro della cellula. La ricerca internazionale vive una grandissima accelerazione in vista della sesta generazione. I futuri sistemi di combattimento aereo entreranno in servizio tra il 2030 e il 2040.

Tutti i principali programmi globali non solo contemplano la supercrociera. Infatti, i consorzi industriali vogliono portarla a un livello di efficienza mai visto. Questa rivoluzione sfrutterà i nuovi motori a ciclo variabile.

I programmi globali di sesta generazione

L’Us Air Force sviluppa il sostituto dell’F-22 attraverso il programma NGAD (Next Generation Air Dominance). Questo caccia impiegherà i propulsori del programma AETP, come il General Electric XA100. L’obiettivo prevede il volo supersonico continuativo a quote altissime e per distanze enormi. Di conseguenza, il velivolo ridurrà drasticamente il consumo di carburante rispetto agli standard attuali.

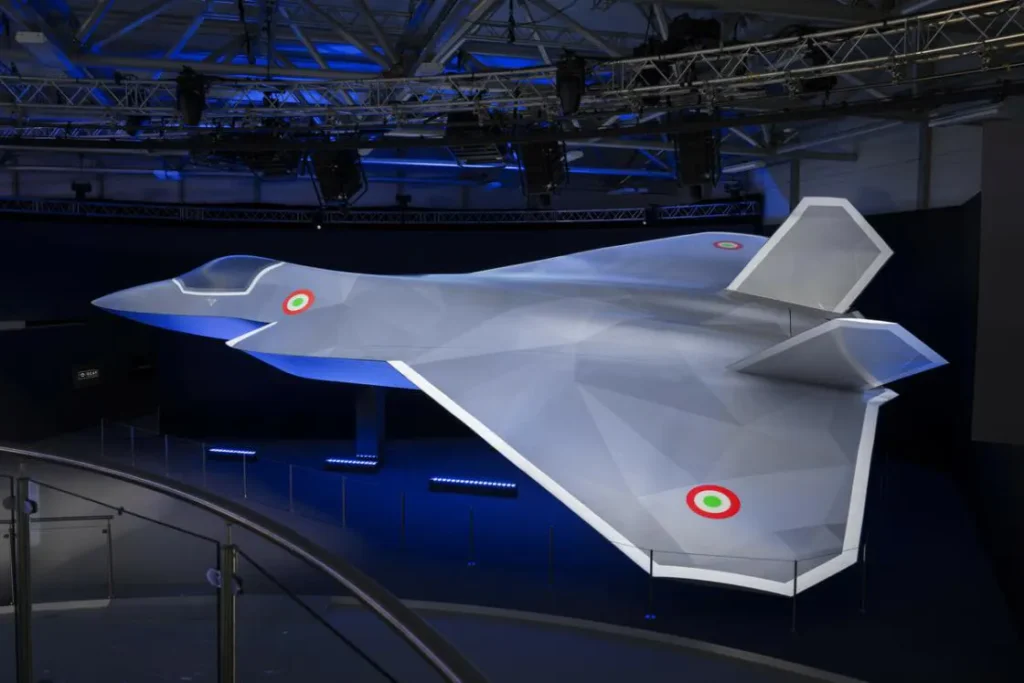

Parallelamente, l’asse euro-asiatico porta avanti il programma GCAP (Global Combat Air Programme). Il progetto unisce le competenze industriali di Italia, Regno Unito e Giappone. Per questo velivolo, colossi come Rolls-Royce e l’italiana Avio Aero sviluppano sistemi propulsivi rivoluzionari. La supercrociera garantirà anche l’immensa energia elettrica interna necessaria per alimentare i radar e le future armi laser di bordo.

La conclusione è difficile da evitare: la supercrociera non è più una semplice tecnica per volare veloci. È il punto d’incontro tra propulsione, aerodinamica, furtività, autonomia e potenza elettrica, quindi, chi riuscirà a volare più a lungo, più rapidamente e con una firma termica ridotta avrà un vantaggio decisivo nel controllo dei cieli.
