Per chi osserva un elicottero per la prima volta, il suo volo sembra quasi una sfida alle leggi della fisica.
Un aeroplano ha bisogno di una pista per accelerare, raggiungere la velocità necessaria e sfruttare la portanza generata dalle ali. Un elicottero, invece, può sollevarsi verticalmente dal terreno, rimanere immobile in hovering, muoversi lateralmente, arretrare e cambiare direzione senza avere bisogno di una pista.
È una capacità straordinaria. Ma dietro quella apparente semplicità si nasconde una delle macchine volanti più complesse mai progettate.
Il segreto non è semplicemente nelle pale che ruotano sopra la fusoliera. È nell’incredibile equilibrio tra aerodinamica, meccanica, dinamica del rotore, forze inerziali, materiali e leggi della fisica.
Le pale non sono semplici “eliche”. Sono vere e proprie ali che ruotano attorno a un asse e che modificano continuamente il proprio angolo rispetto al vento relativo. Durante ogni rivoluzione, inoltre, la situazione aerodinamica cambia continuamente lungo tutta la loro lunghezza.
Per capire davvero come vola un elicottero bisogna quindi entrare dentro il rotore e seguire, passo dopo passo, ciò che accade all’aria, alle pale e alla macchina.
È un viaggio che parte dalle quattro forze fondamentali del volo e arriva fino alla dissimmetria della portanza, allo stallo della pala retrocedente, all’effetto Coriolis, all’autorotazione e alle moderne tecnologie che cercano di superare i limiti fisici del rotore convenzionale.
Le quattro forze del volo
Le leggi fondamentali della meccanica sono le stesse per qualsiasi aeromobile.
Anche un elicottero è quindi sottoposto contemporaneamente a quattro forze fondamentali:
- Portanza (Lift)
- Peso (Weight)
- Trazione o spinta (Thrust)
- Resistenza aerodinamica (Drag)
L’equilibrio tra queste forze determina ciò che l’elicottero fa in ogni fase del volo: decollo, hovering, salita, crociera, discesa e atterraggio.
La differenza fondamentale rispetto a un aeroplano è però il modo in cui queste forze vengono generate, nell’elicottero il rotore principale svolge contemporaneamente il ruolo di ala e di sistema propulsivo. È proprio questo elemento a rendere il volo ad ala rotante così particolare.
Perché un elicottero vola?
La risposta più semplice è anche una delle più importanti: il rotore principale accelera una grande massa d’aria verso il basso.
La terza legge di Newton stabilisce che a ogni azione corrisponde una reazione uguale e contraria. Se le pale imprimono all’aria una velocità verso il basso, l’aria esercita sul rotore una forza uguale e opposta, diretta verso l’alto.
Questa forza permette all’elicottero di sostenersi.
Un esempio intuitivo è quello di una persona su una barca che spinge l’acqua all’indietro con una pagaia: l’acqua viene accelerata in una direzione e la barca reagisce muovendosi nella direzione opposta, nell’elicottero accade qualcosa di analogo, ma su scala enormemente maggiore, Il rotore devia la massa d’aria verso il basso e la reazione sostiene l’intero velivolo.
È importante anche capire il ruolo del motore.
Il motore non solleva direttamente l’elicottero. Fornisce la potenza necessaria affinché il rotore possa trasferire energia cinetica all’aria.
Più aria viene accelerata e maggiore è la quantità di moto trasferita al flusso, maggiore è la portanza disponibile, ecco perché molti elicotteri utilizzano rotori di grande diametro: una superficie maggiore permette di accelerare una quantità più grande d’aria imprimendole una variazione di velocità relativamente contenuta, con un miglioramento dell’efficienza aerodinamica.

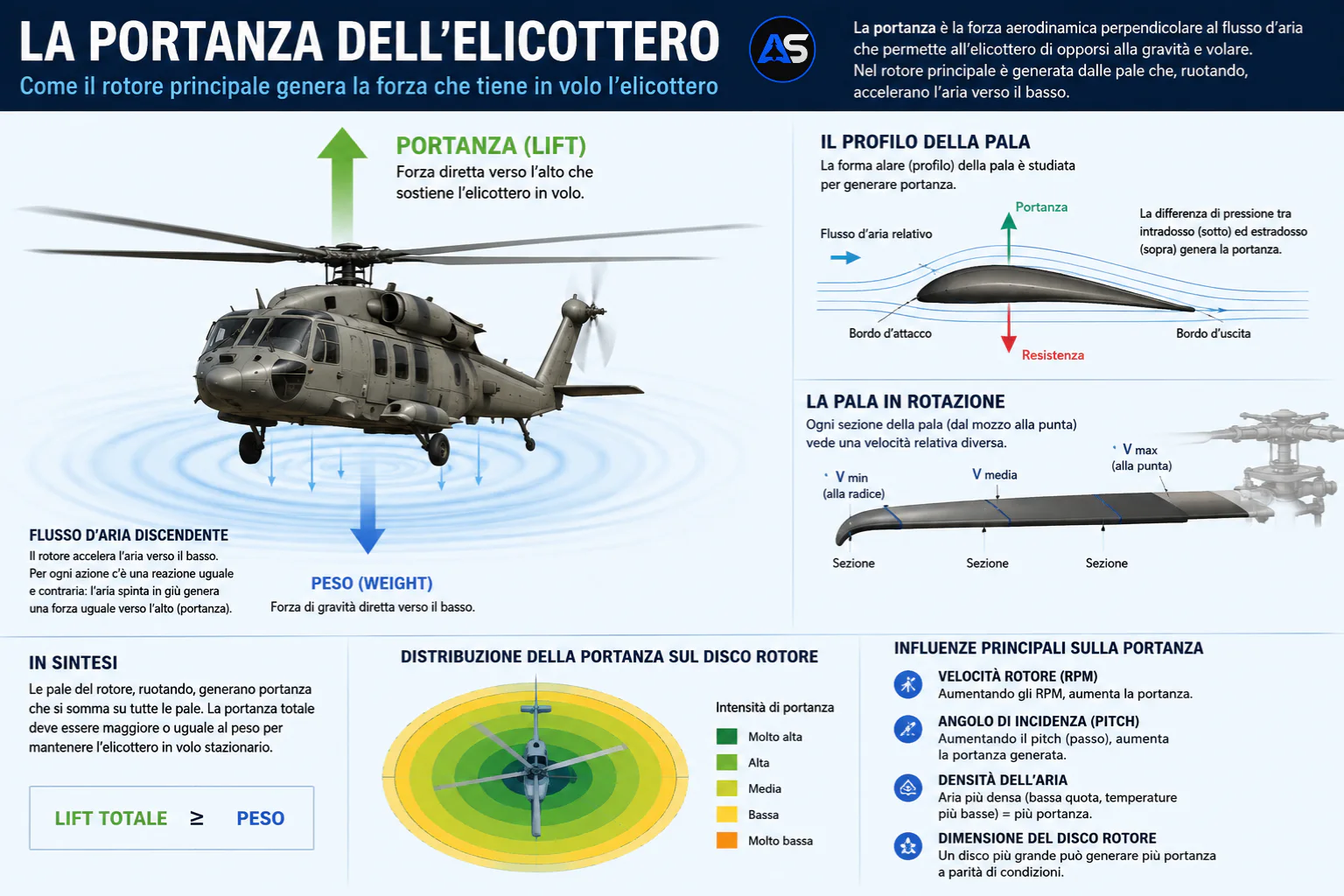

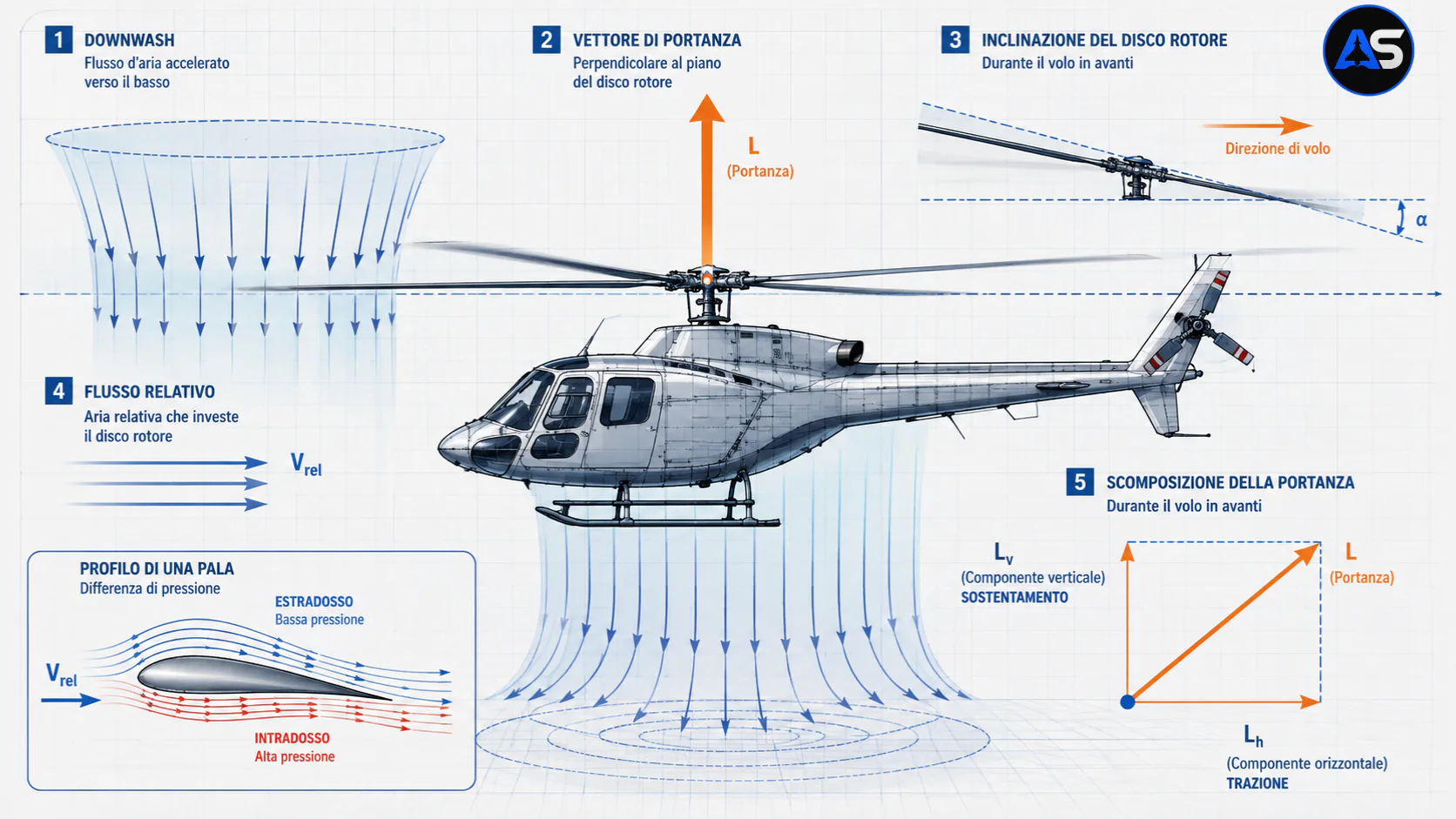

La portanza: un’ala che ruota
Ogni pala del rotore è, dal punto di vista aerodinamico, un’ala.
Possiede un proprio profilo e, durante la rotazione, attraversa l’aria a velocità molto elevate. Si genera così una differenza di pressione tra superficie superiore e inferiore.
Contemporaneamente, la pala devia il flusso verso il basso trasferendo quantità di moto all’aria.
La portanza può quindi essere descritta attraverso due interpretazioni fisiche complementari:
- la differenza di pressione dell’aerodinamica classica;
- la variazione della quantità di moto dell’aria secondo la meccanica newtoniana.
Non sono due spiegazioni diverse dello stesso fenomeno: sono due modi di osservarlo.
Ma c’è una caratteristica che rende il rotore molto più complesso di un’ala fissa.
La velocità della pala non è uguale lungo tutta la sua lunghezza.
La relazione fondamentale è:
V = ω · r
dove:
- V è la velocità tangenziale;
- ω è la velocità angolare del rotore;
- r è la distanza dal centro di rotazione.
Più ci si allontana dal mozzo, maggiore diventa la velocità lineare.
La punta della pala può raggiungere velocità prossime a 700–800 km/h, mentre vicino al mozzo la velocità è molto più bassa.
Significa che una singola pala non lavora come un’unica superficie aerodinamica uniforme: ogni sua sezione si trova in condizioni differenti.
Il peso
Il peso è la forza con cui la Terra attira l’elicottero verso il proprio centro.
Dipende dalla massa dell’aeromobile e dall’accelerazione gravitazionale terrestre.
Nel peso complessivo rientrano:
- struttura;
- carburante;
- equipaggio;
- passeggeri;
- carico utile;
- eventuali armamenti o attrezzature.
Il peso è sempre diretto verticalmente verso il basso, la portanza del rotore, invece, può essere inclinata modificando l’assetto del disco rotore.
Quando portanza e peso sono bilanciati, l’elicottero mantiene una quota costante, se la portanza supera il peso, il velivolo sale, se la portanza diventa inferiore al peso, l’elicottero scende.
La trazione: l’elicottero non ha bisogno di un propulsore separato
Negli aeroplani la trazione viene normalmente generata da un’elica o da un motore a reazione.
Nell’elicottero il concetto è differente.

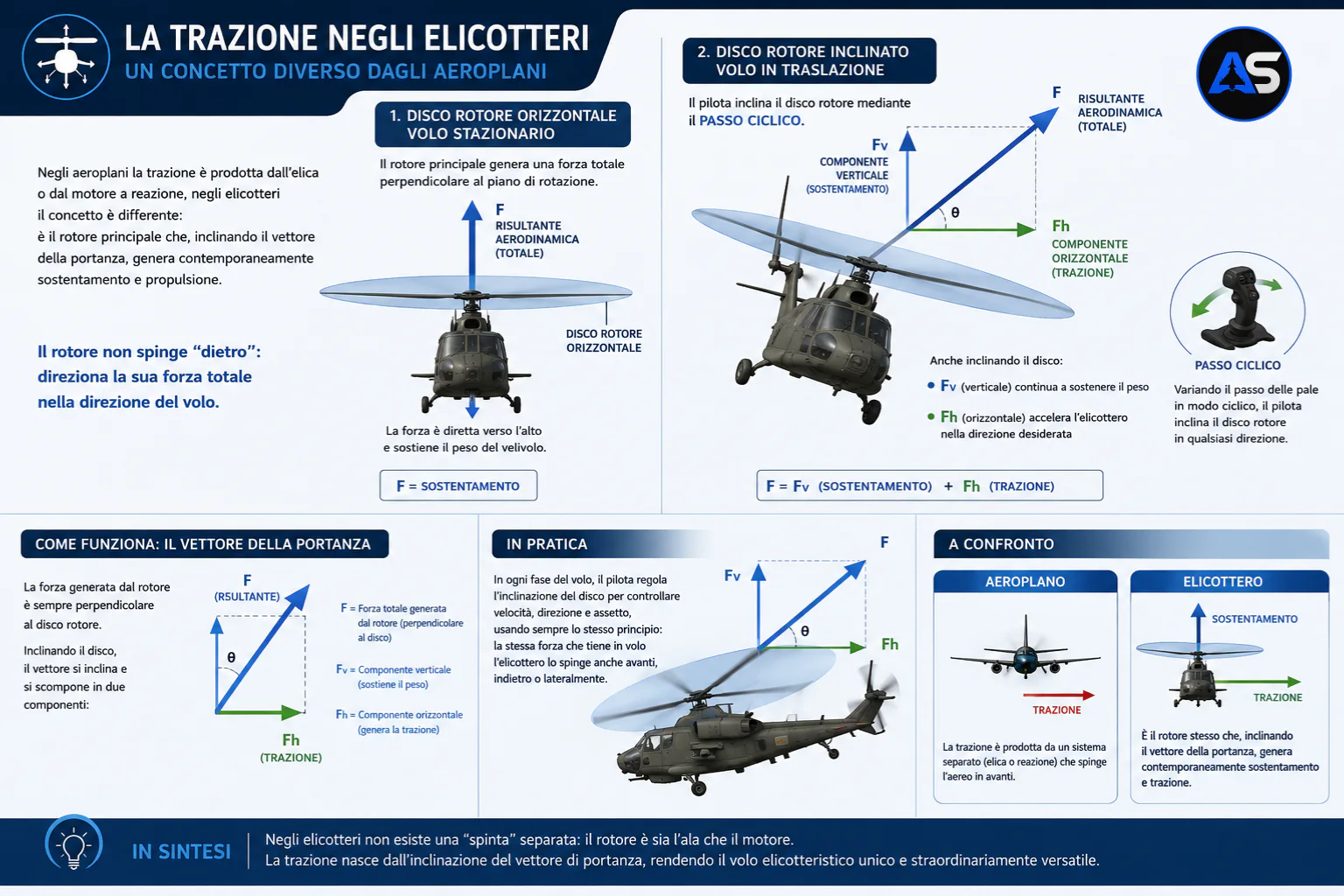

Il rotore principale produce una forza totale perpendicolare al proprio piano di rotazione. Quando il disco è orizzontale, questa forza è diretta verso l’alto, ma cosa succede quando il pilota inclina il disco attraverso il passo ciclico?
Si inclina anche la risultante aerodinamica.
Una componente continua a sostenere il peso, mentre compare una componente orizzontale che accelera l’elicottero nella direzione desiderata.
È questo il principio che permette all’elicottero di avanzare, arretrare o traslare lateralmente, il rotore principale è quindi contemporaneamente sistema di sostentamento e sistema propulsivo.
La resistenza aerodinamica
Ogni corpo che si muove attraverso un fluido incontra una forza che si oppone al movimento: la resistenza aerodinamica.
Nel caso dell’elicottero possiamo distinguere:
- resistenza della fusoliera;
- resistenza del carrello;
- resistenza delle pale;
- resistenza indotta dalla produzione di portanza;
- resistenza dei mozzi e delle articolazioni del rotore.
A basse velocità prevale generalmente la resistenza indotta, di contro, quando la velocità aumenta, cresce rapidamente la resistenza “parassita” della fusoliera.
Ma c’è un problema ancora più importante.
Durante il volo traslato una pala avanza nella direzione del moto mentre quella opposta retrocede. Le due pale si trovano quindi ad attraversare l’aria a velocità differenti.
Da qui nascono alcuni dei fenomeni più caratteristici e problematici dell’ala rotante: dissymmetry of lift e retreating blade stall.
Il disco rotore: il vero generatore di portanza
Per comprendere l’aerodinamica dell’elicottero bisogna smettere per un momento di pensare alle singole pale.
Il rotore può essere immaginato come un enorme disco circolare invisibile.
Può avere due, tre, quattro o più pale, ma dal punto di vista aerodinamico è possibile considerarlo come una superficie attraverso la quale il rotore trasferisce energia al flusso d’aria.
L’area del disco è:
A = πR²
dove R è il raggio del rotore.
Un disco più grande permette di distribuire il peso su una superficie maggiore. Per produrre la stessa portanza è quindi necessario imprimere all’aria una minore accelerazione.
Questo migliora il rendimento aerodinamico e riduce la potenza richiesta, da qui nasce un parametro fondamentale: il Disk Loading, cioè il carico sul disco.
Un basso carico sul disco favorisce:
- hovering;
- operazioni ad alta quota;
- efficienza complessiva.
Un carico sul disco elevato richiede invece maggiore potenza e comporta consumi superiori.
Per un ingegnere aeronautico il disco rotore non è quindi semplicemente l’insieme delle pale: è il vero generatore di portanza dell’elicottero.
Il rotore come ala rotante
La prima grande distinzione da comprendere è questa: il rotore non è una grande elica.
È molto più simile a un insieme di ali che ruotano continuamente.
Ogni pala possiede:
- bordo d’attacco;
- bordo d’uscita;
- estradosso;
- intradosso;
- corda aerodinamica;
- profilo alare.
Su un aeroplano è l’avanzamento dell’intero velivolo a fornire alla superficie alare la velocità necessaria per generare portanza.
Nell’elicottero è invece la rotazione delle pale a creare quella velocità.
Ogni pala percorre una traiettoria circolare e, durante ogni rivoluzione, incontra condizioni aerodinamiche continuamente variabili. Ecco perché il comportamento del rotore è molto più complesso di quello di un’ala fissa.
Il profilo aerodinamico delle pale
Come le ali degli aeroplani, anche le pale degli elicotteri vengono progettate utilizzando profili aerodinamici accuratamente studiati.
L’obiettivo è ottenere il massimo coefficiente di portanza mantenendo il più basso possibile il coefficiente di resistenza.
Le pale moderne utilizzano generalmente profili quasi simmetrici o completamente simmetrici, la ragione è legata alle condizioni operative.
Durante il volo una pala deve poter lavorare efficacemente con angoli d’attacco positivi e negativi, perché il controllo ciclico modifica continuamente il suo orientamento rispetto al vento relativo.
Un profilo simmetrico offre quindi:
- comportamento prevedibile;
- minori momenti aerodinamici;
- migliore controllabilità;
- riduzione delle vibrazioni;
- maggiore resistenza ai carichi alternati.
Anche la struttura interna è estremamente sofisticata, le pale moderne possono contenere longheroni ad alta resistenza e materiali compositi, mentre il bordo d’attacco può essere rinforzato con inserti metallici o in titanio per resistere all’erosione provocata da pioggia, sabbia e particelle solide.
L’angolo d’attacco
Uno dei parametri fondamentali dell’aerodinamica del rotore è l’angolo d’attacco.
È l’angolo compreso tra la corda del profilo e la direzione del vento relativo, non va confuso con il semplice angolo geometrico della pala.
L’angolo d’attacco dipende infatti da:
- inclinazione della pala;
- direzione del flusso d’aria.
Quando il pilota interviene sul passo collettivo o sul passo ciclico modifica proprio questo parametro, aumentando l’angolo d’attacco, inizialmente aumenta la portanza.
Ma esiste un limite: superato un determinato valore critico, il flusso non riesce più a seguire il profilo e si separa dalla superficie, si verifica così lo stallo aerodinamico.
La velocità relativa
La pala non lavora soltanto in funzione del proprio profilo, conta anche la velocità dell’aria che la investe, cioè la velocità relativa.
Nel caso dell’elicottero essa deriva dalla combinazione di:
- velocità di rotazione;
- velocità di avanzamento;
- velocità indotta dal rotore;
- eventuali componenti verticali del moto.
Il contributo dominante è normalmente quello dovuto alla rotazione.
La relazione fondamentale resta:
V = ω · r
Vicino al mozzo la velocità è relativamente bassa, verso la punta raggiunge invece valori prossimi al regime transonico.
Ogni sezione della pala lavora quindi in condizioni aerodinamiche differenti. È proprio questa variazione continua lungo il raggio a rendere impossibile trattare la pala come una superficie uniforme.
La portanza elementare e la Blade Element Theory
Gli ingegneri possono affrontare questa complessità suddividendo idealmente ogni pala in un numero enorme di piccoli segmenti, ogni segmento viene trattato come una piccola ala indipendente, ciascuno produce una piccola quantità di portanza: la portanza elementare.
La portanza complessiva della pala è la somma dei contributi di tutti questi elementi, questo metodo permette di determinare con grande precisione:
- distribuzione dei carichi;
- momenti flettenti;
- torsioni;
- rendimento aerodinamico;
- vibrazioni;
- prestazioni complessive del rotore.
È la base della Blade Element Theory (BET).
Per ogni elemento vengono calcolati:
- velocità relativa;
- angolo d’attacco;
- coefficiente di portanza;
- coefficiente di resistenza;
- forze aerodinamiche locali.
Sommando questi contributi lungo il raggio della pala si ottengono:
- portanza totale;
- resistenza totale;
- coppia resistente sul rotore;
- potenza necessaria.
La BET descrive quindi molto bene ciò che accade localmente alla pala.
La Momentum Theory: guardare il rotore dall’altra parte
- La Blade Element Theory osserva ciò che succede alla pala.
- La Momentum Theory osserva invece ciò che succede all’aria.
Il rotore viene considerato come un disco attuatore ideale, infinitamente sottile, capace di imprimere una variazione di velocità al flusso.
Quando il rotore accelera una certa massa d’aria verso il basso, ne modifica la quantità di moto. Per conservazione della quantità di moto, l’aria esercita sul disco una forza uguale e contraria: la portanza dell’elicottero.
La Momentum Theory permette di determinare:
- velocità indotta;
- portata massica attraverso il disco;
- potenza minima teorica richiesta in hovering;
- rendimento ideale del rotore.
Il vantaggio è la semplicità.
Il limite è l’approssimazione: il disco continuo non considera la geometria reale delle pale, le perdite alle estremità, le interazioni tridimensionali e molti altri fenomeni.
Per questo l’ingegneria moderna combina i due approcci nella Blade Element Momentum Theory (BEMT), uno degli strumenti fondamentali per analizzare e progettare i rotori degli elicotteri.
Come si controlla un elicottero?
A questo punto arriva una domanda naturale: come può il pilota controllare una macchina aerodinamicamente così complessa?
Su un aeroplano esistono superfici mobili come alettoni, equilibratori e timone di direzione, nell’elicottero il controllo avviene modificando continuamente il comportamento aerodinamico delle pale.
Ogni pala varia il proprio angolo durante la rotazione e tutto avviene in modo sincronizzato attraverso uno dei dispositivi più ingegnosi dell’ingegneria aeronautica: il piatto oscillante, o Swashplate.
il tirante di passo scorre verticalmente in base all’angolazione delle piastre. In questo caso, il tirante di passo è rappresentato in blu scuro, mentre le piastre rotanti sono mostrate rispettivamente in verde chiaro e verde scuro. (Nota: il meccanismo è illustrato per una sola pala).
il movimento verticale del leveraggio di passo inclini la pala di un certo angolo, modificando così l’angolo di beccheggio dell’elicottero. In questo caso, il leveraggio di passo è rappresentato in blu scuro. (Nota: il meccanismo è illustrato per una sola pala).

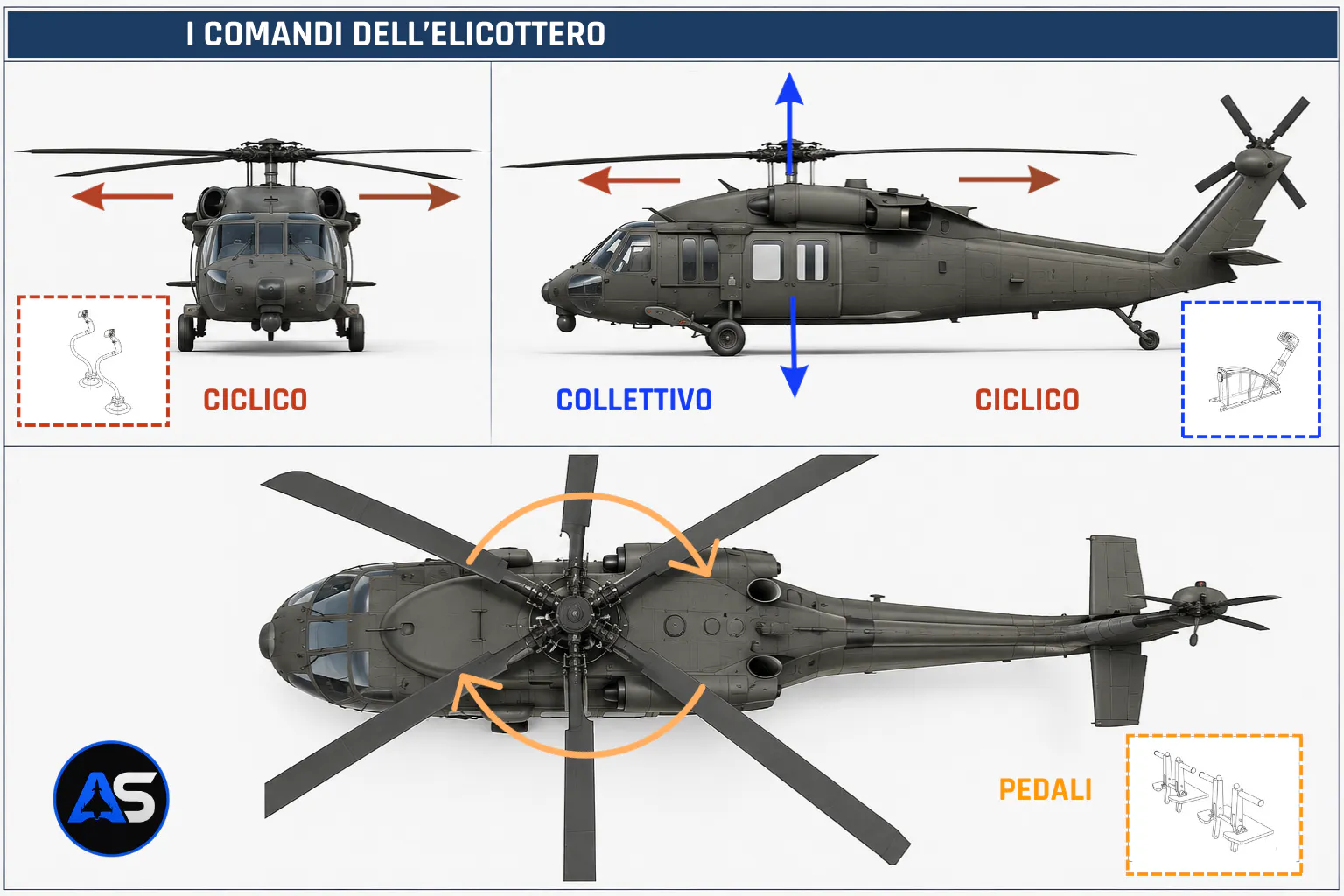

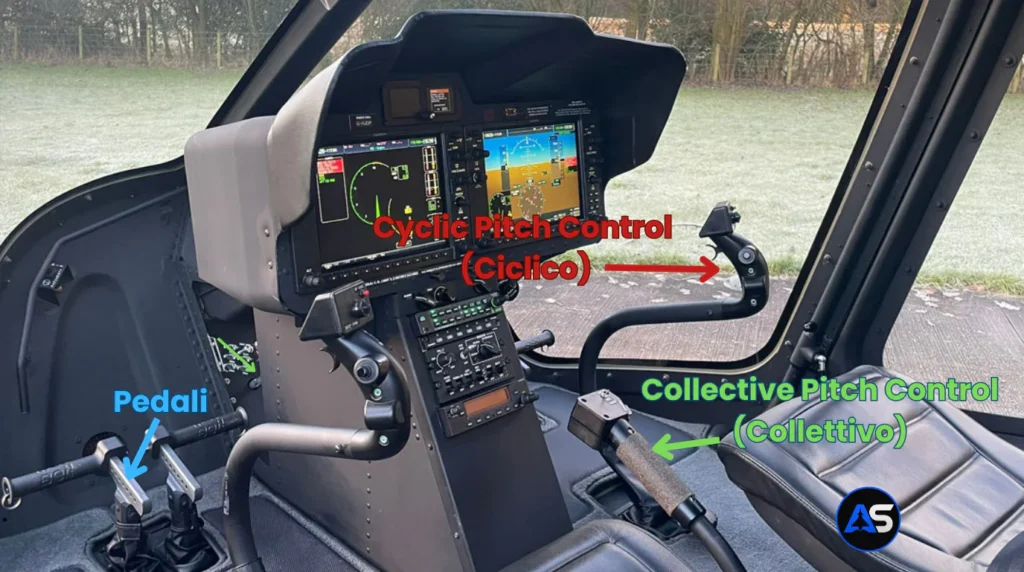

I tre comandi fondamentali sono:
- passo collettivo;
- passo ciclico;
- pedali.
La loro interazione permette il decollo verticale, l’hovering, la traslazione in qualsiasi direzione e le manovre precise.
Il passo collettivo
Il Collective Pitch Control modifica contemporaneamente il passo di tutte le pale.
Quando il pilota solleva la leva del collettivo:
- aumenta l’angolo d’attacco;
- aumenta la portanza;
- aumenta la resistenza aerodinamica del rotore;
- cresce la coppia resistente trasmessa al motore.
Se la potenza disponibile è sufficiente, l’elicottero sale.
Abbassando il collettivo diminuiscono invece portanza, coppia resistente e potenza richiesta, e l’elicottero inizia la discesa.
Un punto importante è che il collettivo non modifica direttamente il regime di rotazione del rotore.
Nei moderni elicotteri il regolatore mantiene il numero di giri pressoché costante, mentre varia principalmente il passo delle pale. Il rotore può così lavorare nel proprio intervallo ottimale di rendimento aerodinamico.
Il passo ciclico
Se il collettivo controlla principalmente la quota, il passo ciclico controlla la direzione del volo.
Qui la situazione è molto più sofisticata.
Il passo della pala non rimane costante durante la rivoluzione.
In una determinata posizione aumenta.
Mezzo giro dopo diminuisce.
Questa variazione crea una distribuzione asimmetrica della portanza sul disco e provoca la sua inclinazione.
Poiché la forza aerodinamica risultante è perpendicolare al disco, inclinando il disco si inclina anche la risultante.
Compare così una componente orizzontale che accelera l’elicottero.
È il principio che consente di:
- avanzare;
- arretrare;
- traslare lateralmente;
- mantenere un hovering stabile.
Il ciclico è probabilmente il comando più sofisticato dell’elicottero perché richiede una variazione continua dell’assetto aerodinamico di ogni pala durante ogni rivoluzione.
I pedali e il controllo dell’imbardata
Quando il motore trasmette potenza al rotore principale, il sistema genera una coppia resistente sull’albero di trasmissione.
Per la terza legge di Newton, sulla fusoliera agisce una coppia uguale e contraria che tende a farla ruotare nel senso opposto.
Senza compensazione l’elicottero ruoterebbe rapidamente attorno al proprio asse verticale.
Normalmente questo compito è affidato al rotore di coda.
I pedali modificano il passo delle sue pale.
Aumentando il passo:
- cresce la spinta laterale;
- aumenta il momento antitorsione.
Riducendolo avviene l’opposto.
Il rotore di coda quindi non serve a spingere in avanti l’elicottero: il suo ruolo principale è compensare la coppia del rotore principale e consentire il controllo dell’imbardata.
Su alcuni elicotteri questo compito può essere svolto o integrato da sistemi alternativi come Fenestron, NOTAR e rotori coassiali.

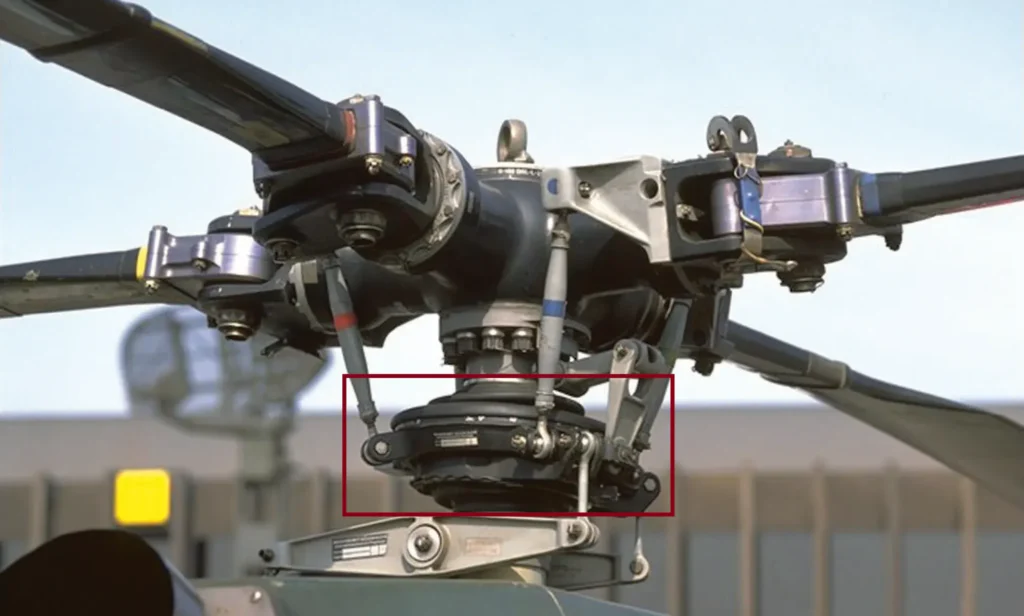

Lo Swashplate: il cuore del controllo
Lo Swashplate trasforma i movimenti impartiti dal pilota in variazioni dell’angolo di passo delle pale.
È composto essenzialmente da due elementi concentrici:
- un piatto fisso collegato ai servocomandi;
- un piatto rotante solidale con il mozzo.
Il piatto fisso può traslare verticalmente e inclinarsi in qualsiasi direzione.
Il piatto rotante segue questi movimenti ma ruota insieme al rotore.
- Attraverso i pitch links, le variazioni vengono trasmesse alle singole pale.
- Con il collettivo, lo Swashplate sale o scende e modifica simultaneamente il passo di tutte le pale.
- Con il ciclico, invece, si inclina e produce durante la rotazione una variazione ciclica del passo.
Senza questo meccanismo, il controllo preciso dell’elicottero sarebbe semplicemente impossibile.
Feathering, flappeggio e Lead-Lag: tre movimenti fondamentali
Le pale non fanno soltanto una cosa: ruotano.
Durante il volo possono compiere tre movimenti fondamentali.
Feathering
Il feathering è la rotazione della pala attorno al proprio asse longitudinale, è il movimento che modifica il passo e, di conseguenza, l’angolo d’attacco.
Con il collettivo tutte le pale ricevono la stessa variazione.
Con il ciclico, invece, ogni pala cambia orientamento in modo differente durante la rivoluzione.
Il feathering è quindi il principale strumento attraverso cui viene controllata la quantità di portanza generata dal rotore.
Flappeggio
Il flapping è il movimento verticale della pala rispetto al piano di rotazione.
Non è un difetto.
È una caratteristica fondamentale del funzionamento del rotore.
Quando una pala genera più portanza dell’altra, tende a salire. Durante la salita la geometria del moto modifica automaticamente il suo angolo d’attacco e riduce la portanza.
La pala opposta, che produce meno portanza, tende invece a scendere. Il suo angolo d’attacco aumenta e parte della portanza viene recuperata, si crea così un meccanismo di autoregolazione che aiuta a compensare la dissimmetria della portanza durante il volo traslato.
Il flappeggio contribuisce inoltre a ridurre le sollecitazioni trasmesse al mozzo e alla fusoliera, migliorando stabilità e durata del sistema.
Lead-Lag
Il terzo movimento è il Lead-Lag, detto anche dragging.
La pala non si muove verticalmente, ma oscilla avanti e indietro rispetto al senso di rotazione, l’origine è legata alle variazioni della forza centrifuga e alla conservazione del momento angolare.
Quando una pala sale per effetto del flappeggio, il suo baricentro si avvicina leggermente all’asse del rotore. Per conservare il momento angolare, la velocità di rotazione tende ad aumentare e la pala avanza: lead.
Quando la pala scende, il baricentro si allontana dall’asse, la velocità angolare diminuisce e la pala tende a rimanere indietro: lag.
È un comportamento legato all’effetto Coriolis.
Per consentire questi movimenti senza introdurre sollecitazioni pericolose, molti rotori utilizzano cerniere dedicate oppure elementi elastomerici.
Il controllo del Lead-Lag è fondamentale per limitare vibrazioni, carichi ciclici e fenomeni di risonanza.
La dissimmetria della portanza: il problema che nasce quando l’elicottero accelera
In hovering il problema non si manifesta nello stesso modo.
Le pale ruotano alla stessa velocità rispetto all’aria e la portanza sul disco è sostanzialmente simmetrica.
Quando l’elicottero inizia ad avanzare, però, tutto cambia:
Supponiamo un rotore che ruoti in senso antiorario osservato dall’alto, la pala sul lato destro avanza nella stessa direzione del volo, quella sul lato sinistro si muove invece contro la direzione di avanzamento.
La loro velocità relativa diventa quindi diversa.
Se:
- ΩR = velocità periferica della punta;
- V = velocità di avanzamento;
allora:
Pala avanzante: ΩR + V
Pala retrocedente: ΩR − V
Con una velocità di punta di 700 km/h e una velocità dell’elicottero di 200 km/h:
- pala avanzante: circa 900 km/h;
- pala retrocedente: circa 500 km/h.
Poiché la portanza cresce approssimativamente con il quadrato della velocità, la pala avanzante tenderebbe a produrre molta più portanza, se non venisse compensata, questa differenza farebbe inclinare violentemente il rotore e renderebbe l’elicottero incontrollabile.
Come il rotore compensa la dissimetrica
La compensazione avviene attraverso diversi meccanismi.
Flappeggio
La pala avanzante genera maggiore portanza e tende a sollevarsi, quindi salendo, cambia la direzione del vento relativo e diminuisce l’angolo d’attacco.
La portanza si riduce automaticamente.
La pala retrocedente fa l’opposto: scende, aumenta l’angolo d’attacco e recupera parte della portanza.
Passo ciclico
Lo Swashplate modifica continuamente il passo:
- Sulla pala avanzante viene ridotto.
- Su quella retrocedente viene aumentato.
Questa regolazione avviene centinaia di volte ogni minuto.
Torsione geometrica

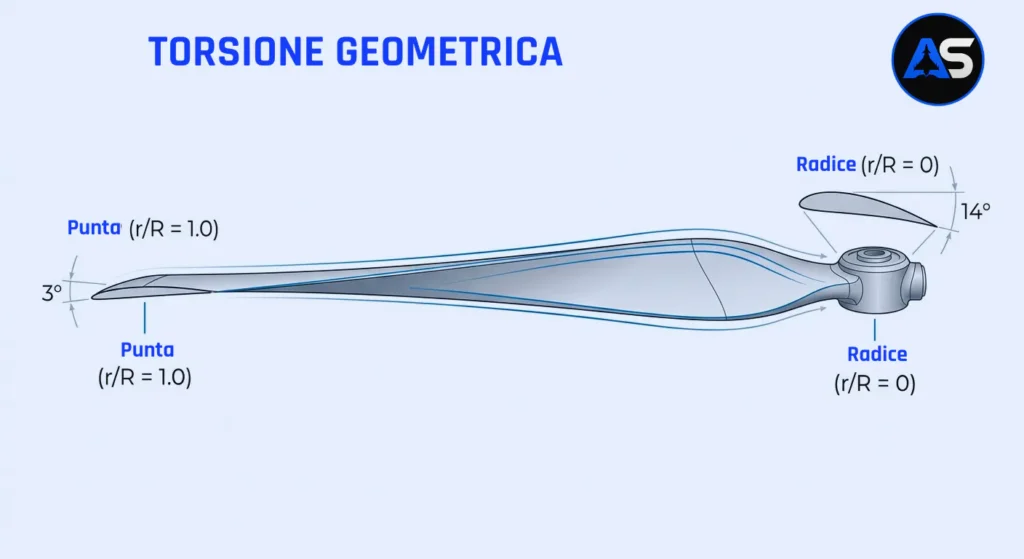

Le pale moderne possiedono inoltre una leggera torsione lungo il proprio sviluppo.
La radice presenta un angolo maggiore rispetto alla punta, questa soluzione permette di ottenere una distribuzione più uniforme della portanza e ridurre i carichi aerodinamici.
Lo stallo della pala retrocedente
La dissimmetria della portanza porta direttamente a uno dei principali limiti dell’elicottero: il Retreating Blade Stall.
Aumentando la velocità dell’elicottero, la pala retrocedente incontra una velocità relativa sempre più bassa, per continuare a generare la stessa portanza deve quindi aumentare progressivamente il proprio angolo d’attacco.
Ma anche l’angolo d’attacco ha un limite:
quando supera il valore critico, generalmente compreso tra 12° e 18° a seconda del profilo utilizzato, il flusso si separa dall’estradosso, la pala entra in stallo, la portanza diminuisce rapidamente mentre la resistenza aumenta enormemente.
Si crea così una forte asimmetria delle forze aerodinamiche.
I sintomi
I primi segnali possono comprendere:
- vibrazioni crescenti;
- oscillazioni del rotore;
- aumento delle sollecitazioni;
- tendenza al rollio;
- perdita di efficienza;
- forte beccheggio verso l’alto.
Se il fenomeno prosegue, il controllo può diventare estremamente difficile, per questo ogni elicottero possiede una Never Exceed Speed, VNE, oltre la quale il volo non è consentito.
Il punto fondamentale è che questo limite non dipende quasi mai semplicemente dalla potenza del motore, è il rotore, con i suoi limiti aerodinamici, a imporre il confine.
La pala avanzante e la compressibilità
Se la pala retrocedente soffre perché la sua velocità diventa troppo bassa, quella avanzante affronta il problema opposto.
La sua velocità aumenta continuamente con l’aumentare della velocità del velivolo, nelle zone più esterne può avvicinarsi rapidamente al regime transonico.
Quando il numero di Mach locale supera circa 0,85–0,90, iniziano a comparire fenomeni di compressibilità:
- onde d’urto;
- rapido aumento della resistenza;
- diminuzione del coefficiente di portanza;
- aumento delle vibrazioni;
- aumento sensibile della rumorosità.
Il fenomeno è noto come Drag Divergence.

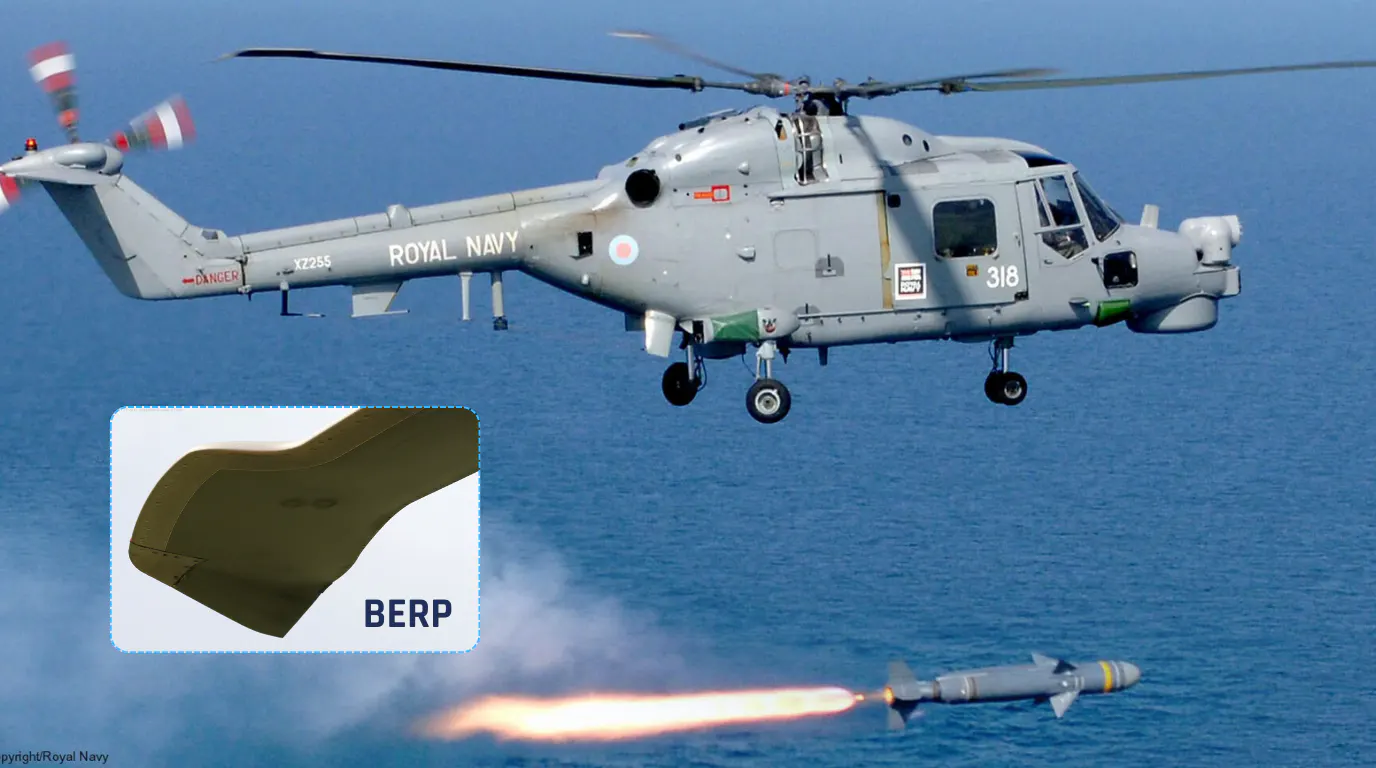

Ed è uno dei motivi per cui le estremità delle pale moderne hanno geometrie così particolari.

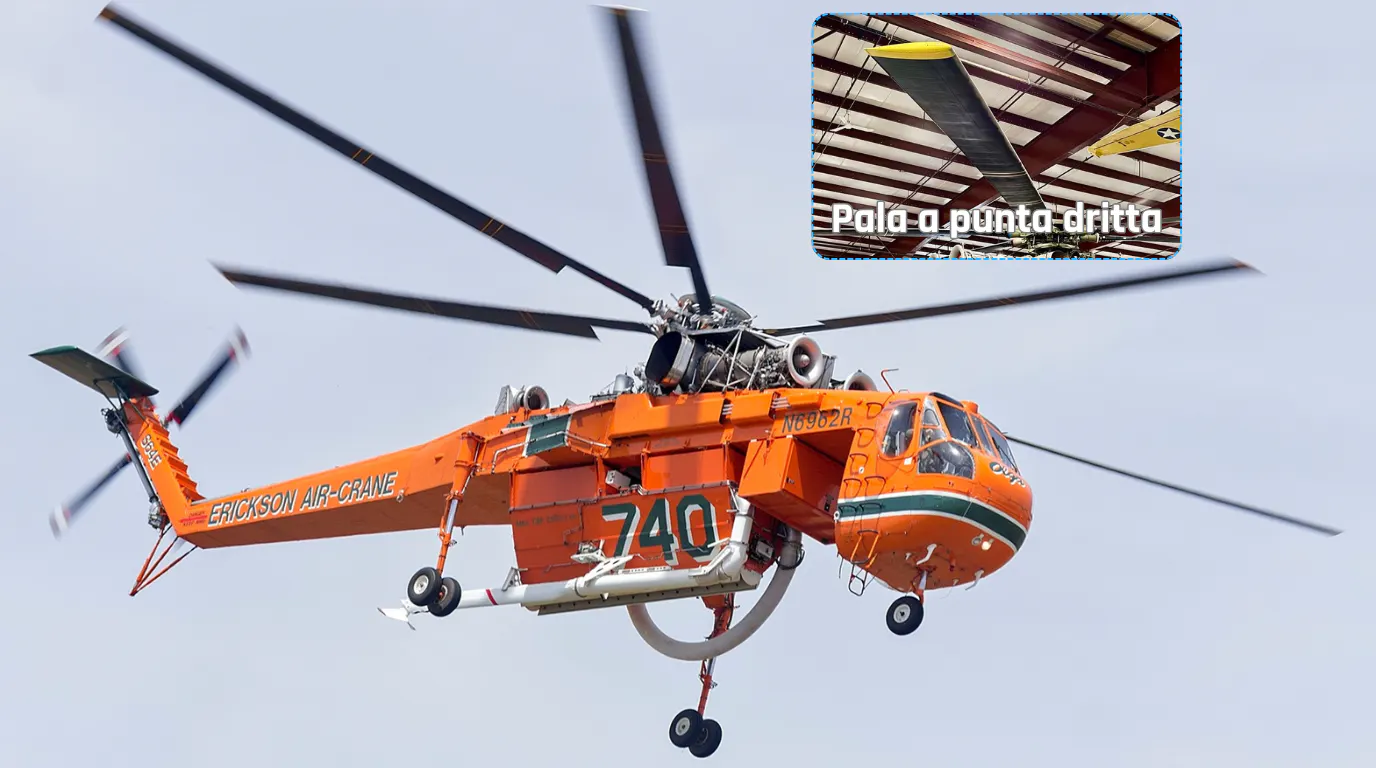

Tra le soluzioni utilizzate troviamo:
- punte rastremate;

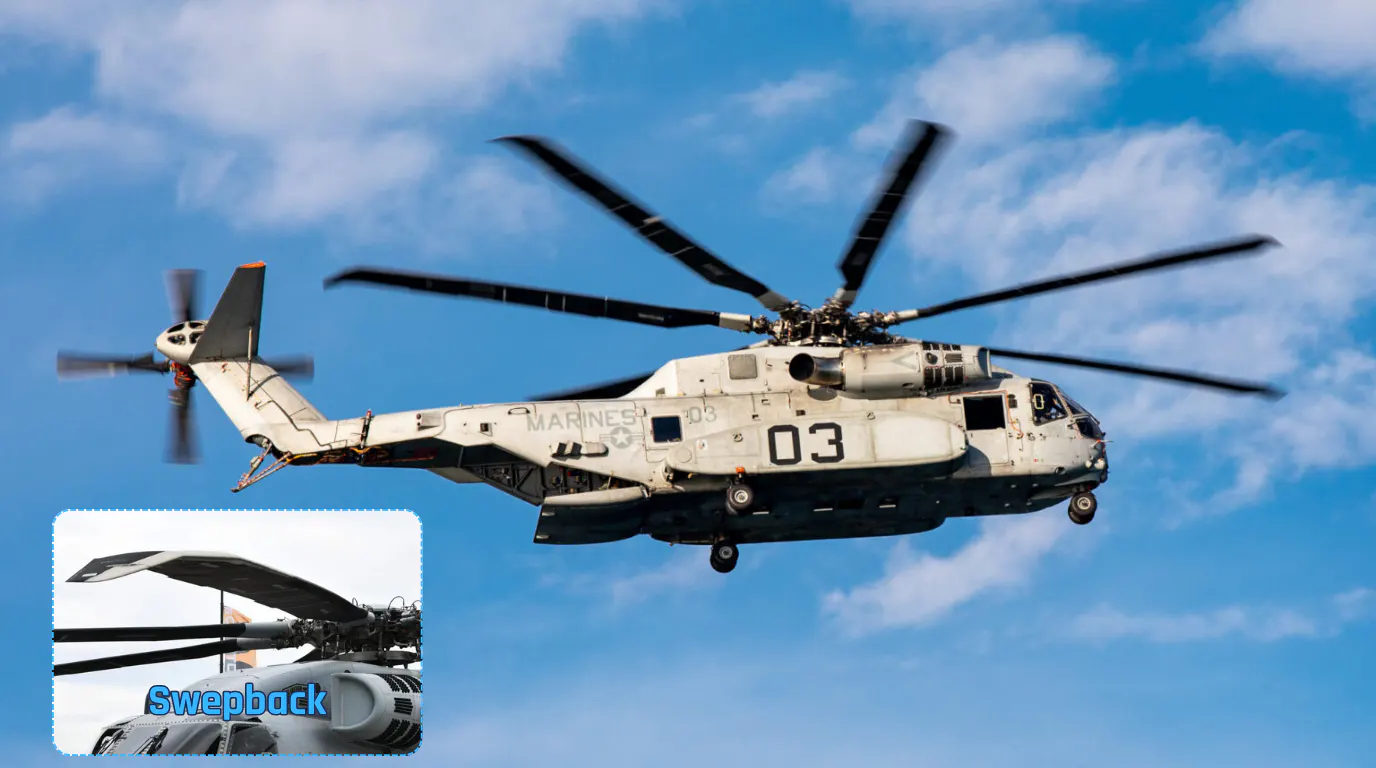

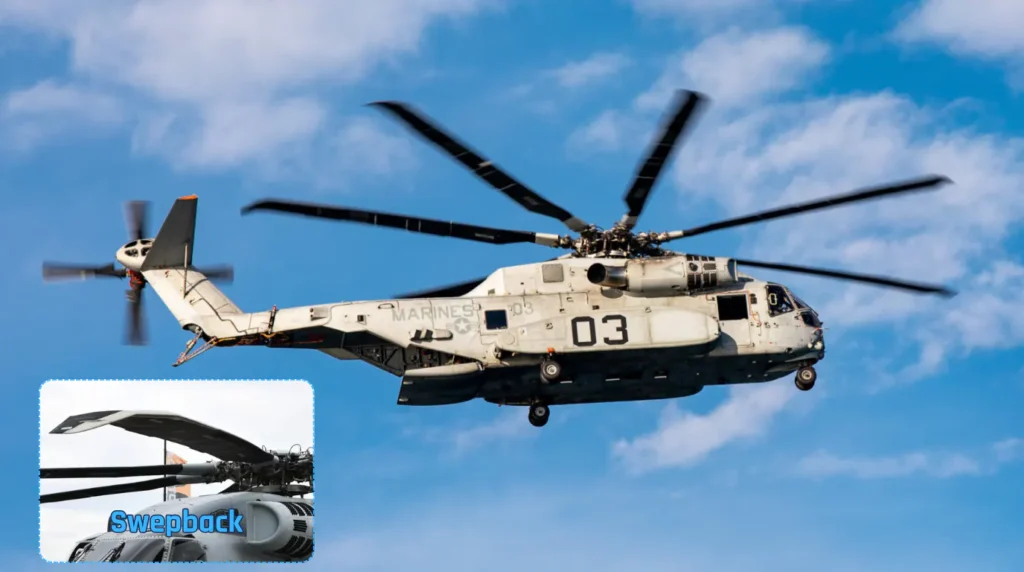

- punte sweepback;

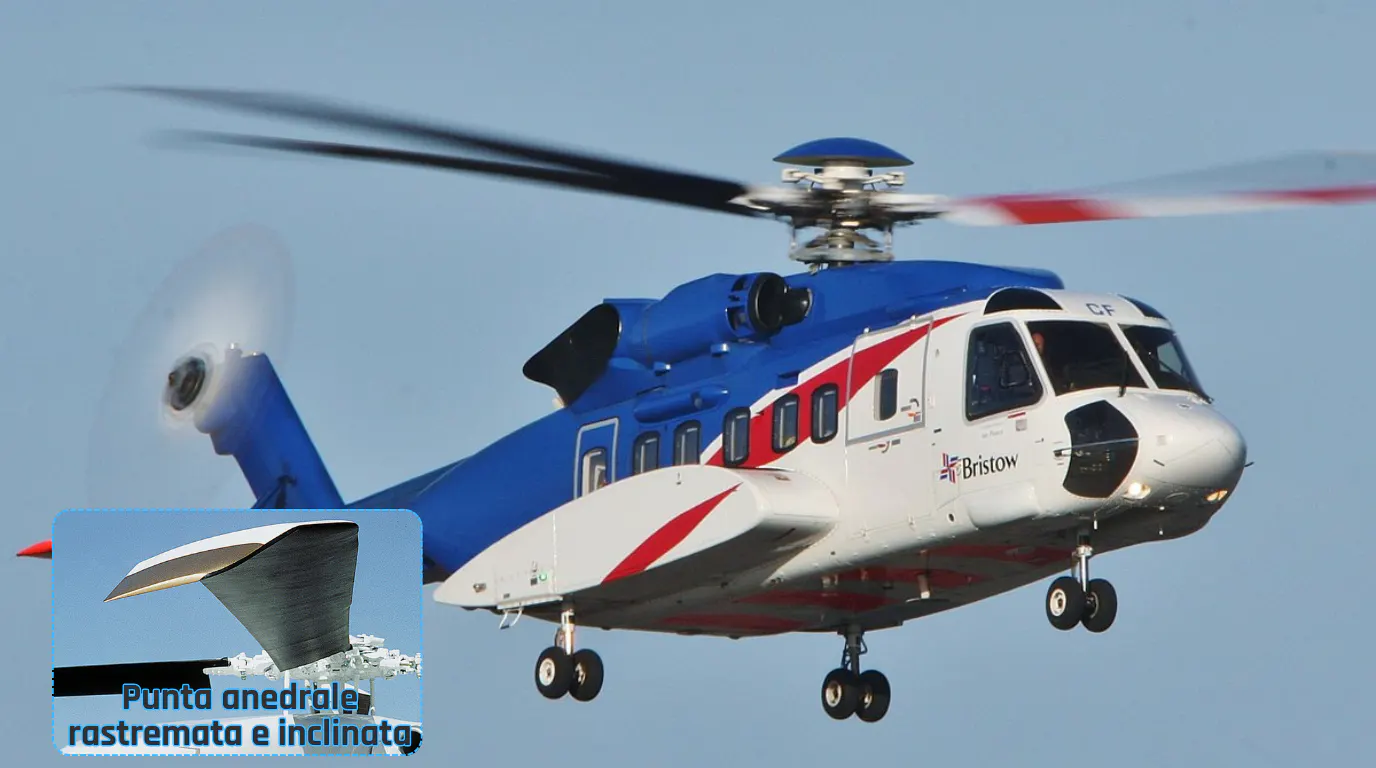

- punte anedriche;
- estremità a forma di scimitarra;
- profili supercritici.
L’obiettivo è ritardare la formazione delle onde d’urto e migliorare il comportamento alle alte velocità.
Profili supercritici
Se le geometrie delle estremità determinano la forma della pala in pianta, i profili supercritici ne modellano la sezione trasversale, un profilo convenzionale soggetto a un flusso transonico genera un’intensa onda d’urto sul dorso, innescando il distacco dello strato limite con un conseguente aumento della resistenza e il rischio di stallo.
Per completezza d’informazione, è opportuno citare anche la geometria ad anedrale puro, ossia con la punta ripiegata esclusivamente verso il basso. Questa soluzione non viene quasi mai utilizzata sugli elicotteri di serie a causa di precisi limiti strutturali e aerodinamici. Piegare la punta unicamente verso il basso sposta infatti il centro di gravità della pala, generando forti carichi di torsione, vibrazioni dannose e fenomeni aeroelastici sul mozzo del rotore alle alte velocità. Inoltre, se da un lato l’anedrale puro è ottimo per deviare i vortici d’aria in volo stazionario, dall’altro aumenta troppo la resistenza aerodinamica durante il volo in avanti. Per questo motivo, nei modelli operativi, l’angolo anedrale viene sempre combinato con un’inclinazione all’indietro (sweepback) per bilanciare le forze in gioco.
Precessione giroscopica e sfasamento aerodinamico
Il rotore di un elicottero è anche un enorme giroscopio.
Una massa rotante possiede un momento angolare che tende a conservare il proprio piano di rotazione.
Secondo la teoria della precessione giroscopica, una forza applicata a un giroscopio non produce il proprio effetto esattamente nel punto in cui viene applicata: l’effetto compare circa 90° più avanti nel senso di rotazione.
Se il rotore fosse un disco perfettamente rigido, l’elicottero seguirebbe rigorosamente questa legge.
Per molto tempo il comportamento del rotore è stato quindi spiegato facendo riferimento quasi esclusivamente alla precessione giroscopica, ma la realtà è più complessa.
Nei rotori articolati moderni il fenomeno dominante è lo sfasamento aerodinamico, o Phase Lag.
Quando una pala aumenta improvvisamente la propria portanza, non raggiunge immediatamente la massima escursione di flappeggio, a causa dell’inerzia e delle caratteristiche elastiche del sistema, il massimo movimento viene raggiunto dopo un ritardo angolare.
Nei rotori completamente articolati questo ritardo è generalmente vicino ai 90°, anche se può assumere valori differenti in funzione della configurazione del mozzo.
Il progettista deve quindi anticipare correttamente le variazioni impartite dallo Swashplate.
Quando il pilota sposta il ciclico in avanti, per esempio, il massimo incremento di passo non viene semplicemente applicato nella parte anteriore del disco. Viene introdotto nella posizione necessaria affinché, dopo lo sfasamento, il disco si inclini nella direzione desiderata. È uno degli aspetti più sofisticati della meccanica del volo ad ala rotante.
L’effetto Coriolis e il mistero del Lead-Lag
Tra tutti i fenomeni dinamici del rotore, l’effetto Coriolis è probabilmente uno dei meno intuitivi.
Il principio deriva direttamente dalla conservazione del momento angolare.
Quando una pala sale per effetto del flappeggio, il suo baricentro si avvicina leggermente all’asse di rotazione.
Il momento d’inerzia diminuisce.
Poiché il momento angolare tende a conservarsi, la pala aumenta leggermente la propria velocità angolare, quindi tende ad avanzare rispetto alla posizione teorica di equilibrio.
Questo è il Lead.
Quando la pala scende, il baricentro si allontana dall’asse, il momento d’inerzia aumenta , la velocità angolare diminuisce leggermente e la pala rimane indietro.
È il Lag.
L’analogia più intuitiva è quella del pattinatore artistico durante una piroetta: quando ritrae le braccia verso il corpo aumenta la velocità di rotazione; quando le allarga aumenta il momento d’inerzia e rallenta.
Nel rotore dell’elicottero lo stesso principio agisce continuamente durante il flappeggio.

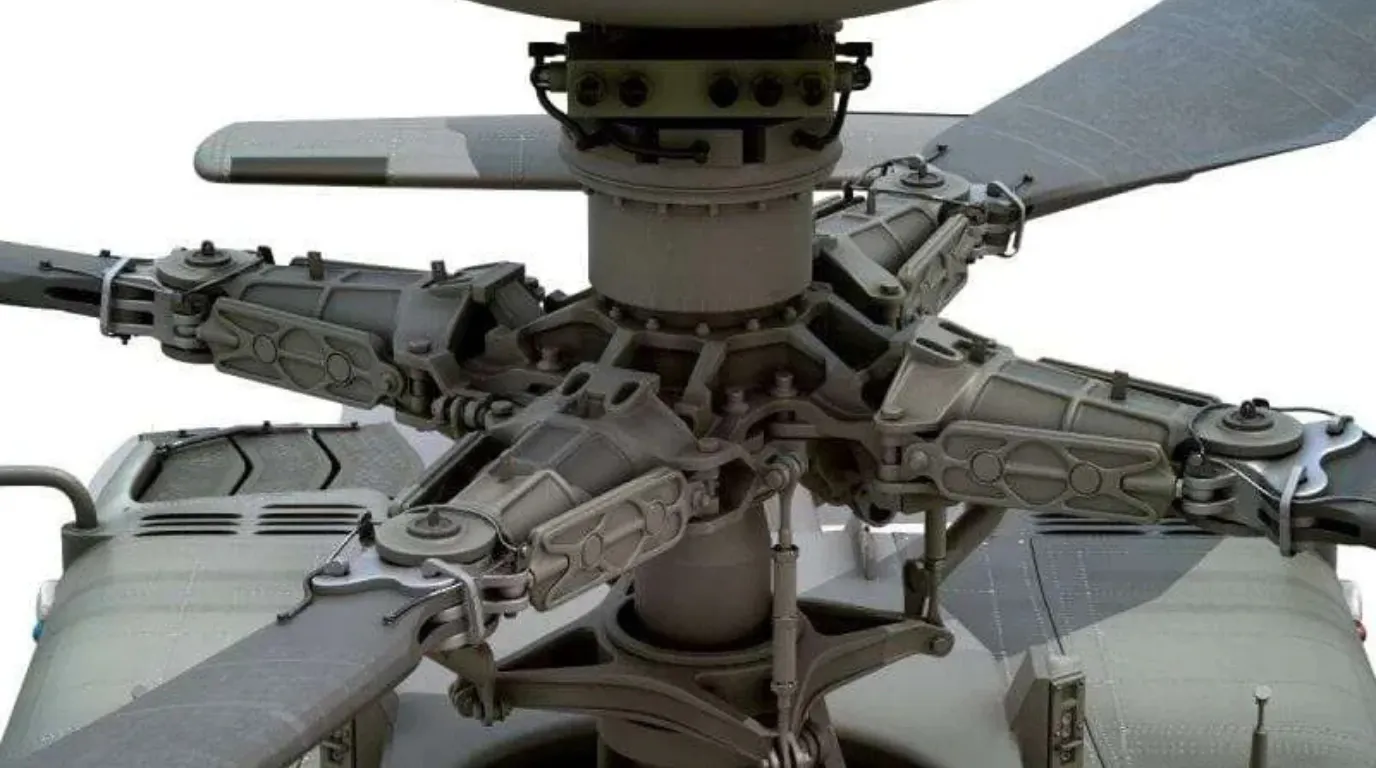

Per questo i mozzi articolati utilizzano cerniere Lead-Lag oppure elementi elastomerici capaci di assorbire le oscillazioni, riducendo vibrazioni, fatica strutturale e fenomeni di risonanza.
Una macchina che cambia continuamente regime
A questo punto emerge una delle caratteristiche più impressionanti dell’elicottero.
Il rotore opera costantemente in condizioni aerodinamiche non uniformi.
Durante ogni singola rotazione cambiano:
- velocità;
- angolo d’attacco;
- portanza;
- carichi strutturali.
Una pala può trovarsi contemporaneamente a lavorare in regime subsonico, transonico e, in determinate condizioni locali, vicino alla compressibilità.
E deve farlo continuando a compensare dissimmetria della portanza e forze inerziali, è questa complessità a rendere la progettazione del rotore una delle discipline più avanzate dell’ingegneria aerospaziale.
Effetto suolo: quando il terreno aiuta il rotore
Una parte importante delle operazioni degli elicotteri avviene a bassa quota e a velocità ridotta:
- decollo;
- atterraggio;
- hovering;
- recupero di persone;
- operazioni antincendio;
- trasporto con carico al gancio;
- soccorso alpino;
- missioni militari.
In queste condizioni il flusso generato dal rotore interagisce direttamente con il terreno.
L’effetto suolo (Ground Effect) si manifesta generalmente quando il rotore opera a una distanza dal terreno inferiore a un diametro del disco, diventando particolarmente marcato entro circa mezzo diametro.
Durante l’hovering il rotore genera il downwash.
Video: Hovering da manuale
In aria libera la colonna d’aria può accelerare e disperdersi.
Quando il terreno è vicino, invece, il flusso non può espandersi verticalmente allo stesso modo e viene deviato lateralmente.
Si forma così un vero e proprio cuscino aerodinamico sotto il disco.
Le conseguenze sono:
- diminuzione della velocità indotta attraverso il rotore;
- riduzione dei vortici alle estremità;
- diminuzione della resistenza indotta;
- aumento dell’efficienza.
A parità di passo collettivo e potenza, il rotore produce quindi maggiore portanza.
Per questo un elicottero può mantenere l’hovering vicino al terreno con meno potenza rispetto all’aria libera.
IGE e OGE
Si distinguono due condizioni:
- Hovering In Ground Effect (IGE): l’elicottero beneficia dell’effetto suolo e la potenza richiesta è relativamente contenuta.
- Hovering Out of Ground Effect (OGE): l’elicottero è abbastanza lontano dal terreno da non beneficiarne più.
In OGE il rotore deve accelerare una maggiore massa d’aria e affrontare una maggiore resistenza indotta.
La potenza necessaria aumenta.
Per questo i manuali di volo utilizzano specifici diagrammi prestazionali che considerano:
- peso;
- quota;
- temperatura esterna;
- potenza disponibile.
Effective Translational Lift: quando l’elicottero sembra “alleggerirsi”
Durante il decollo arriva un momento particolarmente interessante: il passaggio dall’hovering al volo traslato.
Quando l’elicottero è fermo, il rotore lavora in gran parte nell’aria che ha già accelerato verso il basso, il flusso è turbolento e contiene vortici, quindi il rendimento del disco è penalizzato.
Quando l’elicottero inizia ad avanzare, il rotore comincia invece a incontrare aria relativamente indisturbata, quindi di conseguenza, l’efficienza aumenta rapidamente.
Il pilota può percepire una sensazione molto caratteristica: l’elicottero sembra alleggerirsi e tende spontaneamente a salire.
È la Effective Translational Lift, ETL.
Generalmente si manifesta tra 16 e 24 nodi, circa 30–45 km/h, anche se il valore preciso dipende dalla configurazione del rotore e dalle condizioni atmosferiche.
L’aumento dell’efficienza deriva da più fattori:
- aria più uniforme;
- minore disturbo del flusso;
- riduzione dei vortici indotti;
- minore velocità indotta necessaria per ottenere la stessa portanza.
Il pilota può percepire:
- maggiore capacità di salita;
- riduzione della potenza richiesta;
- migliore risposta ai comandi;
- minori vibrazioni.
Per questo, durante molti decolli, una volta superata la velocità di ETL è possibile ridurre leggermente il collettivo mantenendo una salita efficace.
Translational Lift ed ETL non sono esattamente la stessa cosa
La Translational Lift indica il beneficio aerodinamico complessivo ottenuto quando il rotore attraversa aria non ancora disturbata dal proprio downwash.
L’Effective Translational Lift identifica invece la fase specifica dell’accelerazione in cui il miglioramento dell’efficienza diventa chiaramente percepibile dal pilota.
In sintesi:
- Translational Lift = fenomeno fisico;
- ETL = fase operativa in cui il beneficio diventa evidente.
È una distinzione sottile, ma importante nella formazione aeronautica.
Vortex Ring State: quando il rotore entra nel proprio vortice
Tra i fenomeni più pericolosi del volo ad ala rotante c’è il Vortex Ring State (VRS).
Si verifica quando il rotore inizia a ricircolare parte del proprio flusso d’aria, entrando in una sorta di anello vorticoso generato dalle stesse pale.
Il rotore continua ad assorbire potenza dal motore, ma una parte significativa dell’aria che accelera verso il basso viene immediatamente risucchiata nuovamente attraverso il disco.
- La qualità del flusso peggiora.
- La portanza diminuisce.
- La velocità di discesa aumenta.
E il pilota può essere portato a fare una cosa apparentemente logica ma controproducente: aumentare ulteriormente il collettivo, peggiorando il fenomeno.
Le condizioni tipiche comprendono:
- bassa velocità orizzontale;
- elevata potenza applicata;
- significativa velocità di discesa.
Può manifestarsi durante:
- avvicinamenti ripidi;
- soccorso in hovering;
- discese verticali;
- recuperi con verricello;
- operazioni offshore.
I sintomi comprendono:
- forti vibrazioni;
- improvvisa perdita di efficienza;
- elevata velocità di discesa;
- scarsa risposta all’aumento del collettivo.
La procedura di recupero consiste generalmente nel ridurre il collettivo e uscire lateralmente o in avanti dalla colonna d’aria vorticosa, permettendo al rotore di tornare a lavorare in aria non disturbata.
Settling with Power e Vortex Ring State
Per molto tempo i due termini sono stati utilizzati come sinonimi.
La letteratura tecnica moderna tende invece a distinguerli.
Il Settling with Power descrive la condizione operativa in cui l’elicottero continua a perdere quota nonostante disponga di potenza, perché il rotore non riesce più a produrre sufficiente portanza.
Il Vortex Ring State rappresenta invece il principale meccanismo aerodinamico che può provocare quella condizione.
In termini semplici:
Settling with Power = effetto osservabile dal pilota.
VRS = causa fisica più comune. La distinzione è oggi adottata da molti costruttori e scuole di volo, anche se nella pratica operativa i due termini continuano spesso a essere usati in modo intercambiabile.
Loss of Tail Rotor Effectiveness: quando il rotore di coda perde efficacia
La Loss of Tail Rotor Effectiveness (LTE) è un altro fenomeno fondamentale.
E c’è subito un equivoco da eliminare: non è necessariamente un guasto meccanico del rotore di coda.
La LTE è un fenomeno puramente aerodinamico:
In determinate condizioni di vento relativo e assetto, il flusso può investire il rotore di coda con angoli tali da ridurne sensibilmente l’efficienza.
La spinta laterale diminuisce improvvisamente, la coppia del rotore principale non viene più completamente compensata, l’elicottero comincia quindi a ruotare rapidamente attorno al proprio asse verticale. E io non vorrei essere nei panni del pilota!
Video: Un tipico esempio in cui la LTE inevitabilmente si manifesta
La probabilità aumenta in presenza di:
- basse velocità;
- elevata potenza;
- hovering;
- vento proveniente da particolari settori;
- elevata presenza di ostacoli o turbolenza.
La direzione critica del vento dipende dalla configurazione dell’elicottero e dal senso di rotazione del rotore principale.
Per questo i costruttori pubblicano specifiche raccomandazioni nei manuali di volo.
Il recupero richiede generalmente:
- riduzione del collettivo per diminuire la coppia;
- applicazione del pedale appropriato;
- acquisizione di velocità in avanti per migliorare l’efficienza del rotore di coda.
La rapidità è fondamentale perché la rotazione della fusoliera può aumentare molto rapidamente.
Potenza disponibile e potenza richiesta
Tutti questi fenomeni hanno un elemento comune: l’equilibrio tra potenza disponibile e potenza richiesta.
Il motore non genera direttamente la portanza, esso fornisce l’energia necessaria al rotore per accelerare una massa d’aria verso il basso.
In condizioni favorevoli, come l’effetto suolo o il volo dopo il raggiungimento dell’ETL, la potenza richiesta diminuisce.
Fenomeni come VRS e LTE possono invece ridurre drasticamente l’efficienza, costringendo il rotore a richiedere più energia per ottenere una portanza inferiore.
Il pilota deve quindi conoscere il power margin, cioè la differenza tra la potenza che il motore può effettivamente erogare e quella richiesta dal rotore nelle condizioni operative del momento.
Questo margine diventa particolarmente importante:
- in alta quota;
- con temperature elevate;
- a pieno carico.
Conoscere questi fenomeni non significa soltanto comprendere meglio la fisica dell’elicottero: significa anche capire le limitazioni operative riportate nei manuali e le tecniche di pilotaggio necessarie per operare in sicurezza.
Autorotazione: quando il rotore continua a volare senza il motore
C’è un aspetto dell’elicottero che sembra quasi paradossale.
Anche dopo una completa perdita di potenza del motore, il velivolo può effettuare un atterraggio controllato.
La spiegazione è l’autorotazione.
Il rotore non ha necessariamente bisogno del motore per continuare a ruotare.
Se il pilota interviene correttamente, il flusso d’aria generato dalla discesa dell’elicottero mantiene il rotore in rotazione.
Il sistema che normalmente consuma energia meccanica per generare portanza diventa così un sistema che ricava energia dal flusso d’aria, è una delle manovre fondamentali dell’addestramento dei piloti di elicottero e una delle applicazioni più eleganti della fisica del volo.
Come funziona l’autorotazione
In volo normale il motore trasmette coppia all’albero principale, che mette in rotazione il rotore.
Durante un’avaria, questo schema si inverte:
il rotore non riceve più energia dall’albero di trasmissione, è invece la discesa dell’elicottero a far attraversare il disco da un flusso d’aria diretto dal basso verso l’alto.
Questa corrente ascensionale investe le pale con un angolo che produce una componente aerodinamica capace di mantenere la rotazione, il rotore diventa quindi una gigantesca turbina azionata dall’aria generata dalla discesa.
Ma autorotazione non significa caduta libera:
Il pilota continua a controllare:
- assetto;
- direzione;
- velocità di discesa;
gestendo l’energia disponibile fino all’atterraggio.
Le tre regioni della pala in autorotazione
Durante l’autorotazione la distribuzione delle forze lungo la pala cambia, la pala può essere suddivisa teoricamente in tre regioni:
1) Regione di stallo
È la zona interna, vicina al mozzo.
La velocità periferica è relativamente bassa e il profilo lavora spesso con angoli d’attacco elevati, il contributo alla rotazione è limitato e parte della superficie può trovarsi in condizioni di stallo.
2) Regione motrice
È la regione più importante.
Qui la risultante aerodinamica possiede una componente diretta nel senso di rotazione, è proprio questa componente a fornire l’energia necessaria per mantenere il numero di giri del rotore.
3) Regione frenante
Verso l’estremità della pala la situazione torna a essere simile al volo normale, le forze aerodinamiche tendono nuovamente a opporsi alla rotazione, l’equilibrio tra regione motrice e regione frenante determina il regime di rotazione durante la discesa.
Il collettivo durante l’autorotazione
Quando si verifica una perdita di potenza, il pilota deve abbassare rapidamente il collettivo.
Questa azione:
- riduce l’angolo d’attacco;
- diminuisce la resistenza del rotore;
- impedisce il rapido decadimento del numero di giri;
- favorisce l’ingresso del flusso ascensionale attraverso il disco.
Se il collettivo non viene abbassato tempestivamente, il rotore può perdere rapidamente energia cinetica e rallentare fino a un regime insufficiente per mantenere il controllo.
Il tempo di reazione del pilota è quindi uno degli elementi più critici durante un’avaria al motore.
L’energia cinetica immagazzinata nel rotore
Durante il volo il rotore immagazzina una notevole quantità di energia cinetica grazie alla propria massa e all’elevata velocità di rotazione.
Questa energia costituisce una vera riserva che il pilota può sfruttare durante le fasi finali dell’autorotazione.
L’energia cinetica di un corpo rotante dipende dal momento d’inerzia I e dalla velocità angolare ω.
Il principio fondamentale è che l’energia disponibile cresce con il quadrato della velocità di rotazione.
Una modesta diminuzione dell’RPM comporta quindi una perdita molto significativa dell’energia immagazzinata, ecco perché mantenere il regime del rotore è una priorità assoluta durante l’autorotazione.
IL flare finale
Negli ultimi istanti prima dell’atterraggio il pilota esegue il flare.
Tirando progressivamente il ciclico all’indietro, l’elicottero assume un assetto cabrato.
La manovra:
- riduce la velocità orizzontale;
- trasforma parte dell’energia cinetica della traslazione in energia utile a rallentare la discesa.
Subito prima del contatto con il terreno il pilota aumenta nuovamente il collettivo.
L’energia cinetica accumulata nel rotore viene convertita in un ultimo incremento di portanza, sufficiente ad attenuare significativamente la velocità verticale e consentire un atterraggio controllato, una volta utilizzata questa riserva energetica, però, il rotore rallenta rapidamente. Il tempismo del flare e dell’applicazione finale del collettivo è quindi determinante.
Il diagramma Height-Velocity: la zona in cui un’avaria può diventare critica
Uno degli strumenti più importanti per la sicurezza dell’elicottero è il diagramma Height–Velocity (H–V).
È spesso chiamato anche Dead Man’s Curve, anche se questo termine è oggi considerato impreciso e viene sempre meno utilizzato nella documentazione tecnica.
Il diagramma rappresenta le combinazioni di quota e velocità nelle quali un’avaria al motore potrebbe non lasciare al pilota tempo o spazio sufficienti per completare con successo l’autorotazione.
Ogni modello di elicottero possiede il proprio diagramma H–V, determinato sperimentalmente durante le prove di certificazione.
Le condizioni più sfavorevoli si trovano generalmente in due aree.
Bassa quota e bassa velocità
Quando l’elicottero è quasi fermo e si trova a pochi metri dal terreno, un’avaria lascia pochissimo tempo per abbassare il collettivo e stabilizzare il rotore.
Potrebbe semplicemente non esserci abbastanza quota per completare l’autorotazione.
Alta quota e velocità ridotta
Anche il volo lento a quote relativamente elevate può risultare critico perché energia disponibile e traiettoria di recupero possono non essere ottimali.
Al di fuori delle zone evidenziate il pilota dispone normalmente di tempo sufficiente per:
- riconoscere l’avaria;
- abbassare il collettivo;
- stabilizzare l’RPM;
- scegliere un’area di atterraggio;
- completare il flare.
Il diagramma H–V non indica però l’impossibilità assoluta di sopravvivere a un’avaria in una determinata zona. Indica le condizioni nelle quali la probabilità di una riuscita positiva diminuisce sensibilmente.
Le procedure di emergenza
Le procedure in caso di perdita di potenza sono riportate nel Rotorcraft Flight Manual (RFM) e variano in funzione del tipo di elicottero, del motore e delle condizioni operative.
La logica generale rimane comunque sostanzialmente comune.
Riconoscimento dell’avaria
Il pilota deve identificare rapidamente la perdita di potenza attraverso strumenti e sensazioni di volo, come diminuzione della coppia motrice e tendenza del rotore a rallentare.
Riduzione del collettivo
L’abbassamento immediato del collettivo è fondamentale per preservare il numero di giri.
Ogni ritardo può compromettere la riuscita della manovra.
Controllo dell’assetto
Attraverso il ciclico il pilota stabilizza l’elicottero e imposta la velocità di autorotazione raccomandata dal costruttore.
Questa velocità rappresenta il compromesso migliore tra distanza percorribile e mantenimento del regime del rotore.
Scelta dell’area
Durante la discesa vengono valutati:
- ostacoli;
- direzione del vento;
- pendenza del terreno;
- possibilità di arresto in sicurezza.
Flare e atterraggio
Negli ultimi metri vengono eseguiti flare e aumento finale del collettivo per utilizzare l’energia residua del rotore e ridurre la velocità verticale prima del contatto.
L’autorotazione è quindi un perfetto esempio di equilibrio tra aerodinamica, energia e precisione.
In pochi secondi il rotore cambia completamente ruolo: da sistema che utilizza potenza per generare portanza diventa un sistema che ricava dal flusso d’aria l’energia necessaria a mantenere la propria rotazione.
Configurazioni dei rotori: oltre ottant’anni di evoluzione
Dopo aver compreso la fisica del volo, diventa evidente perché il rotore sia il vero cuore dell’elicottero.
Non deve soltanto generare portanza.
Deve contemporaneamente:
- sopportare enormi forze centrifughe;
- resistere ai carichi aerodinamici ciclici;
- assorbire vibrazioni;
- compensare la dissimmetria della portanza;
- trasmettere con precisione i comandi del pilota.
In oltre ottant’anni di evoluzione tecnologica sono state sviluppate numerose configurazioni.
Ognuna risponde a esigenze differenti: semplicità, manovrabilità, velocità, capacità di trasporto, costi di manutenzione e comportamento aerodinamico.
Le principali famiglie di rotori principali sono:
- articolati;
- semirigidi;
- rigidi o hingeless.
Il rotore articolato

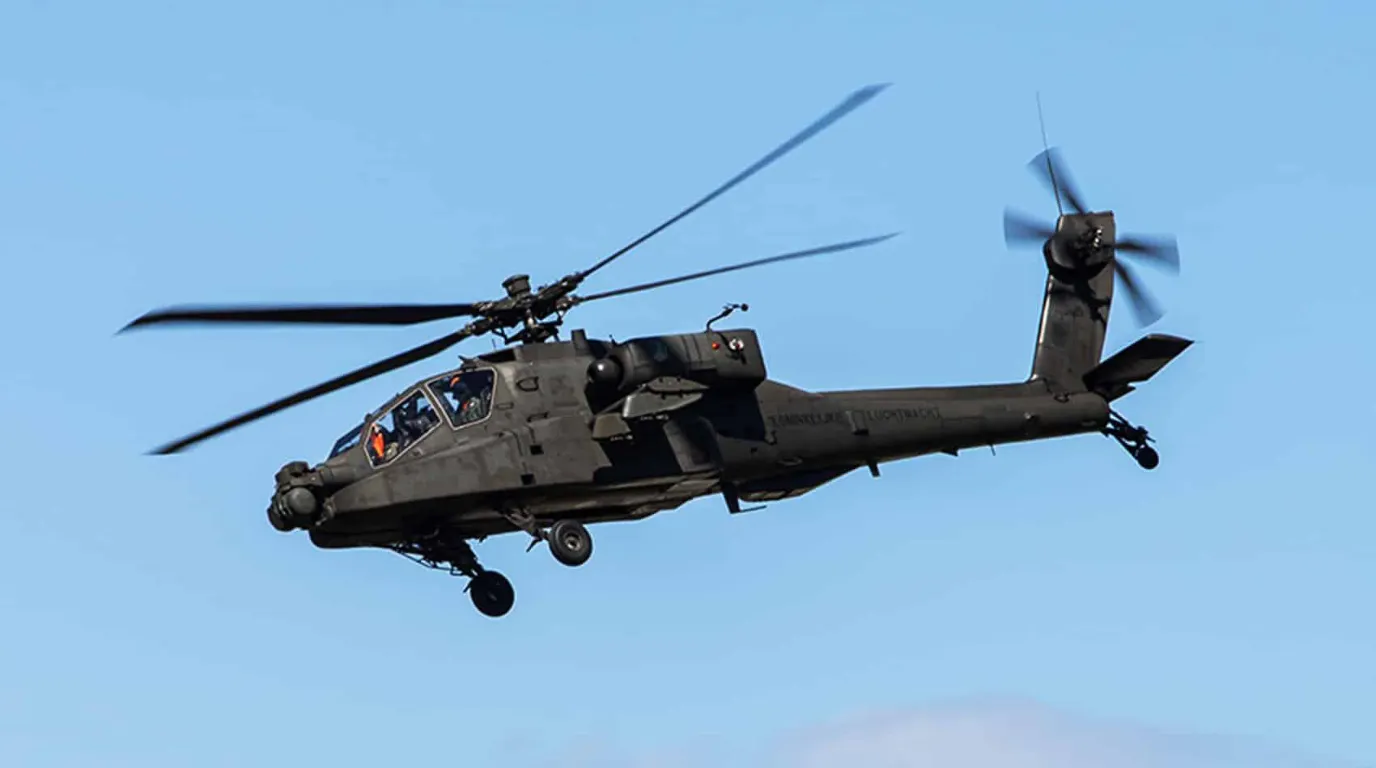

Il Fully Articulated Rotor è stato storicamente molto diffuso sugli elicotteri di medie e grandi dimensioni.
Ogni pala è collegata al mozzo attraverso tre sistemi principali:
- cerniera di flappeggio;
- cerniera di Lead-Lag;
- sistema di feathering.
Le pale possono quindi adattarsi quasi liberamente alle variazioni dei carichi aerodinamici.
Durante il volo:
- la pala avanzante può salire;
- quella retrocedente può scendere;
- le oscillazioni longitudinali vengono assorbite dalle cerniere.
PRO
- ottima stabilità dinamica;
- riduzione delle sollecitazioni sul mozzo;
- eccellente comportamento con rotori di grande diametro;
- elevata capacità di assorbimento delle vibrazioni.
Per questo è stato utilizzato su numerosi elicotteri da trasporto e militari.
CONTRO
L’elevato numero di componenti meccanici comporta:
- maggiore peso;
- manutenzione più complessa;
- numerosi punti di lubrificazione;
- costi operativi più elevati.
Ogni cerniera introduce inoltre giochi meccanici che richiedono controlli periodici accurati.
Il rotore semirigido

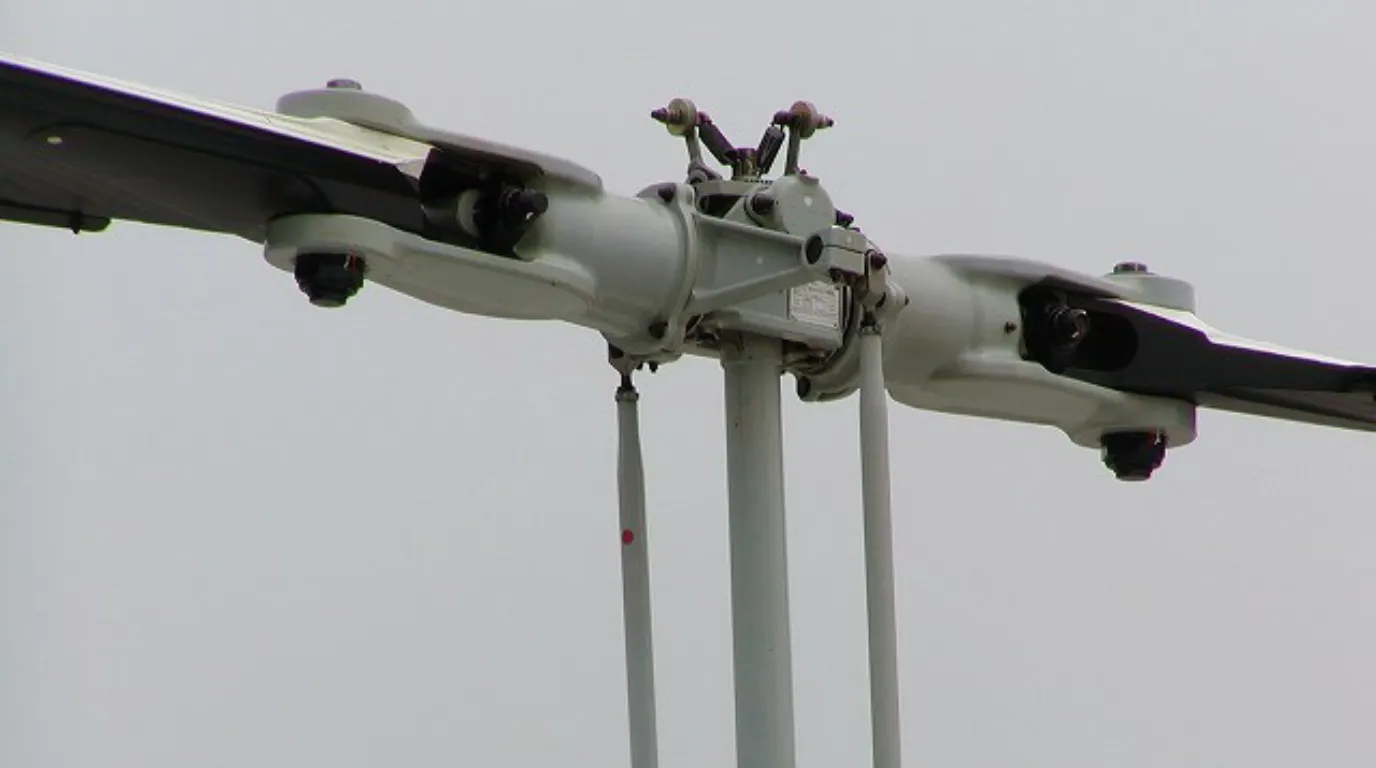

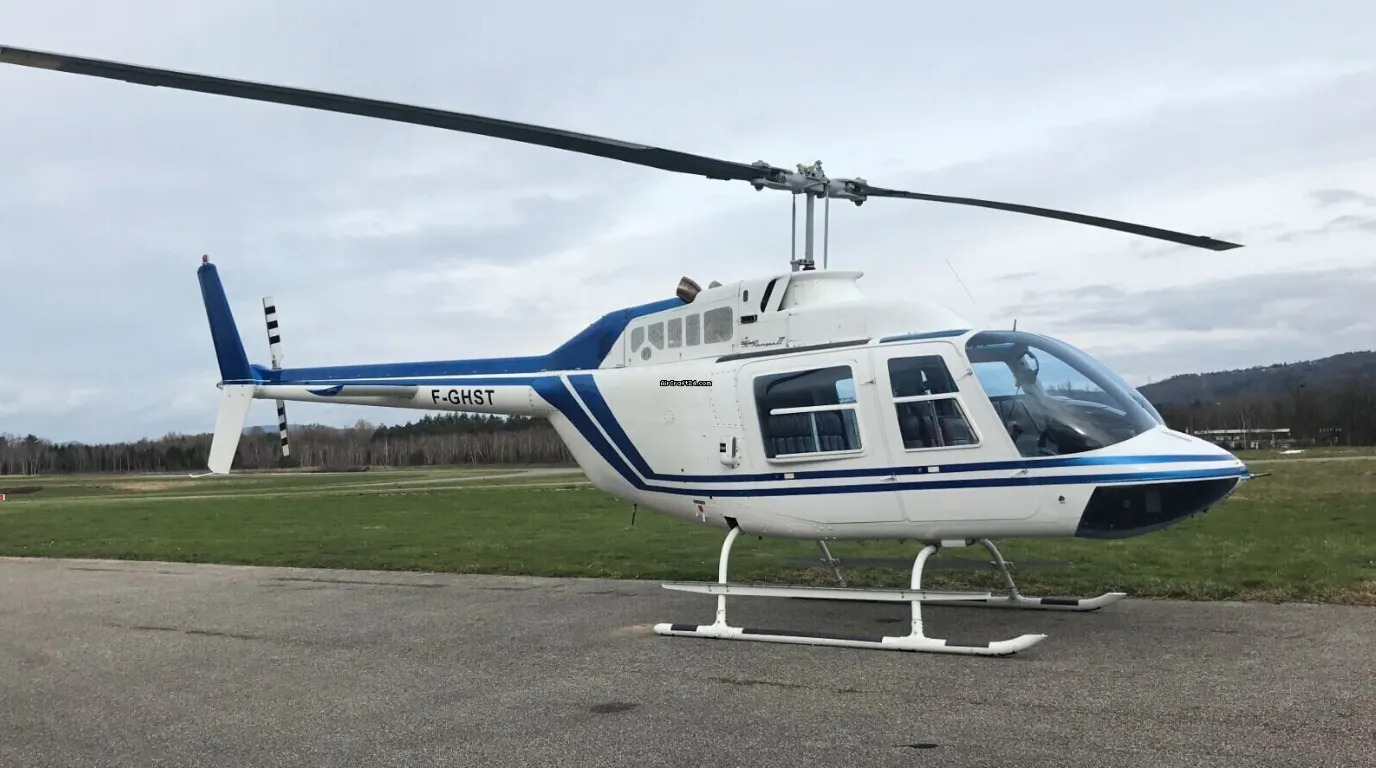

Il Teetering Rotor è una soluzione molto più semplice.
Normalmente è composto da due pale rigidamente collegate mediante un mozzo basculante, l’intero sistema può oscillare come un’altalena attorno a un unico perno centrale.
Quando una pala sale, l’altra scende automaticamente, vengono così eliminate le cerniere individuali di flappeggio.
Per questo tipo di configurazione sono noti diversi elicotteri leggeri prodotti da Bell e Robinson.
PRO
- struttura semplice;
- peso ridotto;
- costi contenuti;
- manutenzione relativamente limitata.
CONTRO
La semplicità, però, comporta anche limitazioni.
Il rotore semirigido è più sensibile alle manovre brusche e ai bassi fattori di carico.
In condizioni particolari può verificarsi il mast bumping, cioè il contatto tra il mozzo oscillante e l’albero del rotore.
È un evento estremamente pericoloso che può provocare gravi danni strutturali.
Per questo gli elicotteri con rotore semirigido richiedono specifiche limitazioni operative.
Il rotore rigido

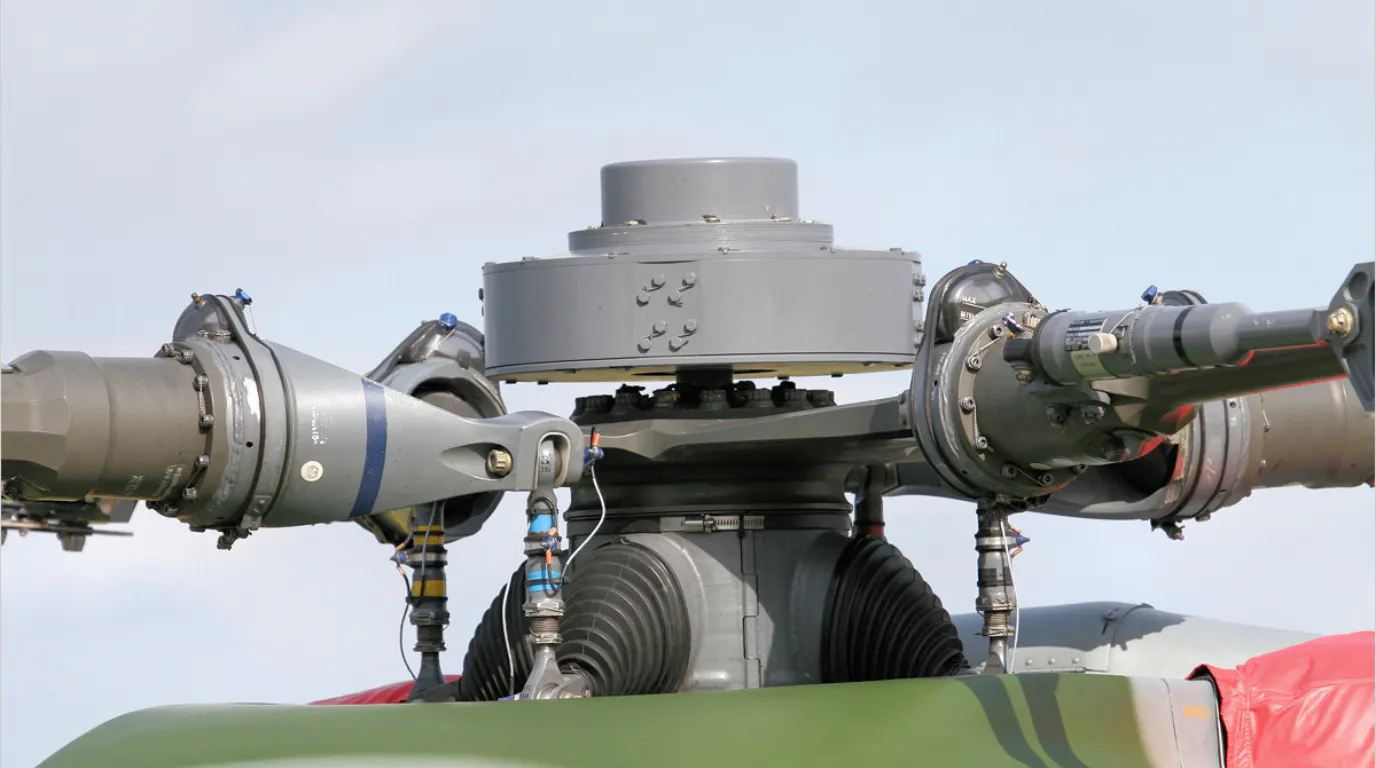

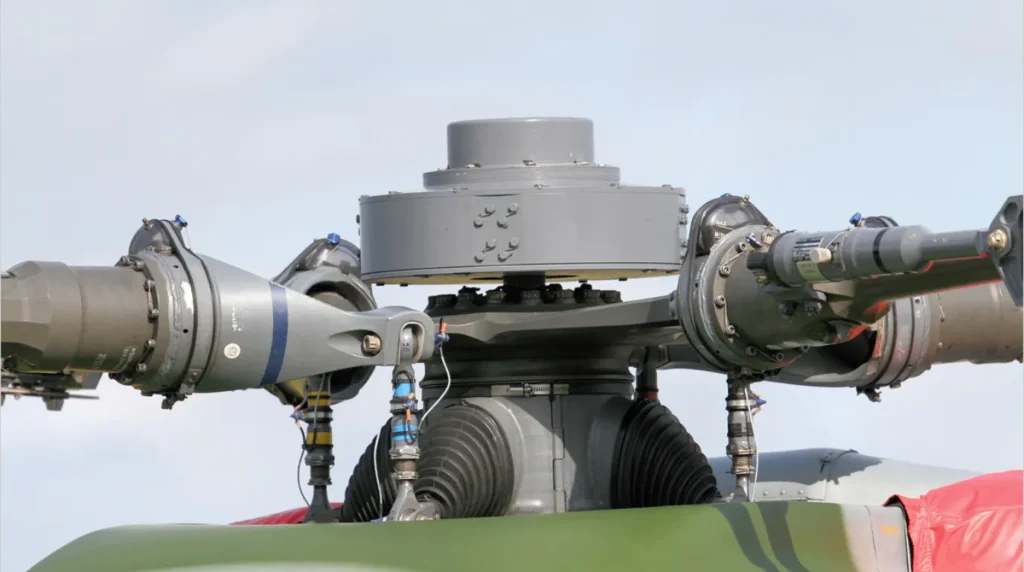

L’evoluzione dei materiali compositi ha reso possibile il Hingeless Rotor.
Le tradizionali cerniere vengono eliminate, le pale sono collegate direttamente al mozzo attraverso elementi elastici che si deformano in modo controllato.
Flappeggio e Lead-Lag non avvengono più tramite cerniere meccaniche, ma attraverso la flessione elastica della struttura.
PRO
- drastica riduzione delle parti mobili;
- minori esigenze manutentive;
- maggiore precisione dei comandi;
- migliore risposta dinamica;
- riduzione dei giochi meccanici;
- incremento dell’affidabilità.
CONTRO
Il prezzo da pagare è una progettazione strutturale estremamente sofisticata. le pale devono sopportare milioni di cicli di deformazione elastica.
Per questo vengono utilizzati:
- fibre di carbonio;
- fibre di vetro;
- titanio;
- elementi elastomerici ad alta resistenza.
È uno dei settori più avanzati dell’ingegneria strutturale aeronautica.
I rotori coassiali

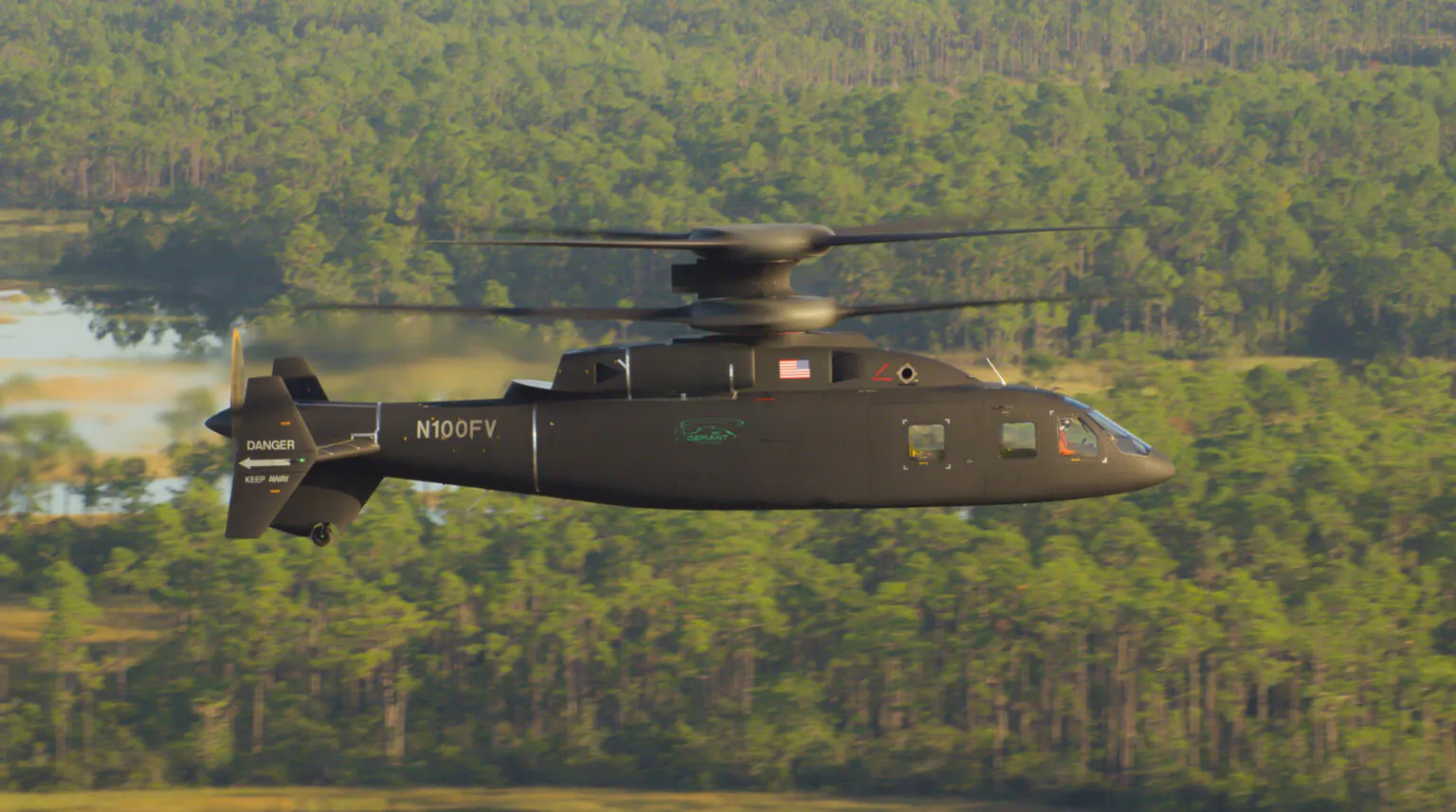

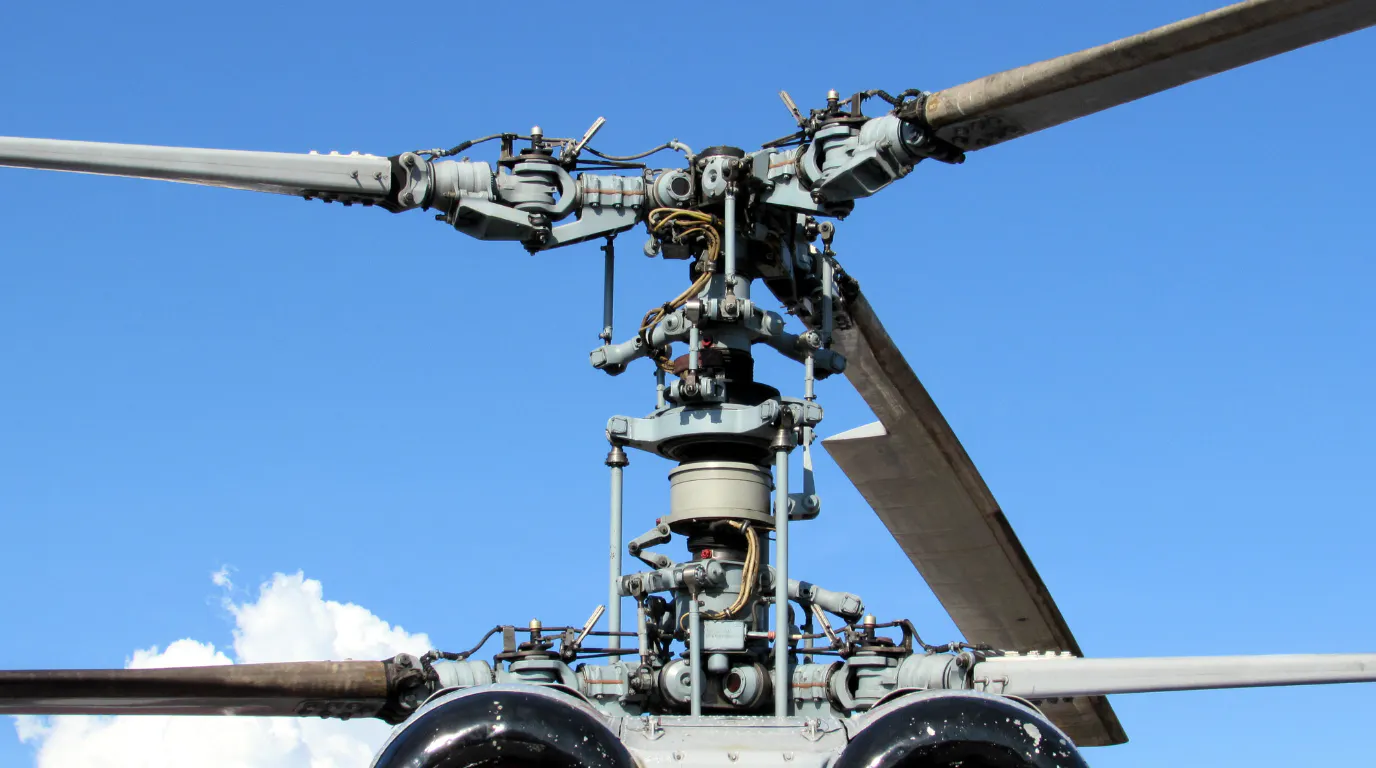

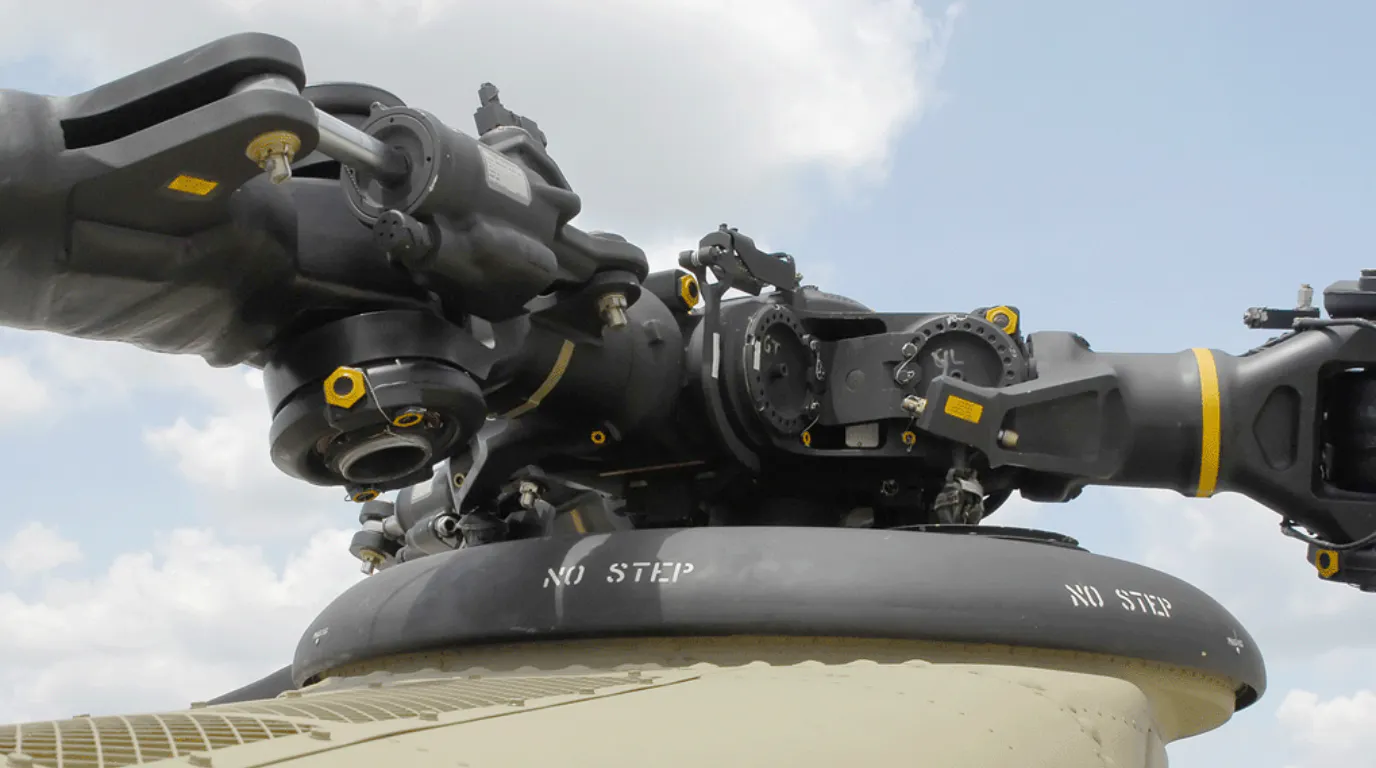

Una delle soluzioni più eleganti al problema della coppia è il rotore coassiale.
Due rotori sono installati sullo stesso asse e ruotano in direzioni opposte, la coppia generata da un rotore viene annullata da quella dell’altro e quindi non è necessario un rotore di coda.
PRO
- tutta la potenza del motore contribuisce alla portanza;
- maggiore compattezza;
- migliore efficienza in hovering;
- eccellente controllabilità;
- elevata capacità di carico.
CONTRO
L’assenza del lungo trave di coda riduce la vulnerabilità agli urti in ambienti ristretti.
Il sistema presenta però una trasmissione molto più complessa.
I due rotori devono essere sincronizzati con estrema precisione per evitare interferenze tra le pale.
Sono necessari riduttori sofisticati e tolleranze costruttive molto ridotte.

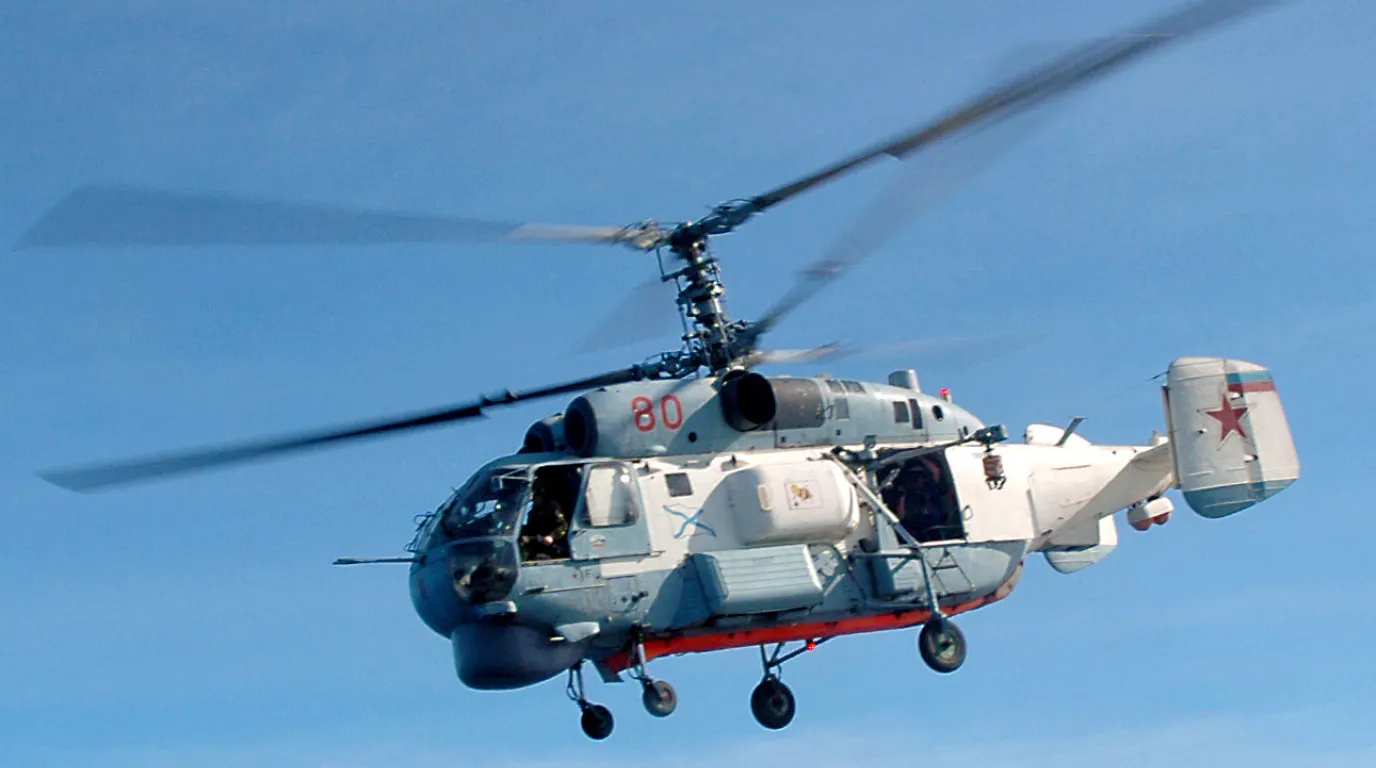

Tra i principali utilizzatori di questa architettura figura Kamov, che l’ha adottata su diversi elicotteri militari, tra cui Ka-27, Ka-32 e Ka-52 Alligator.

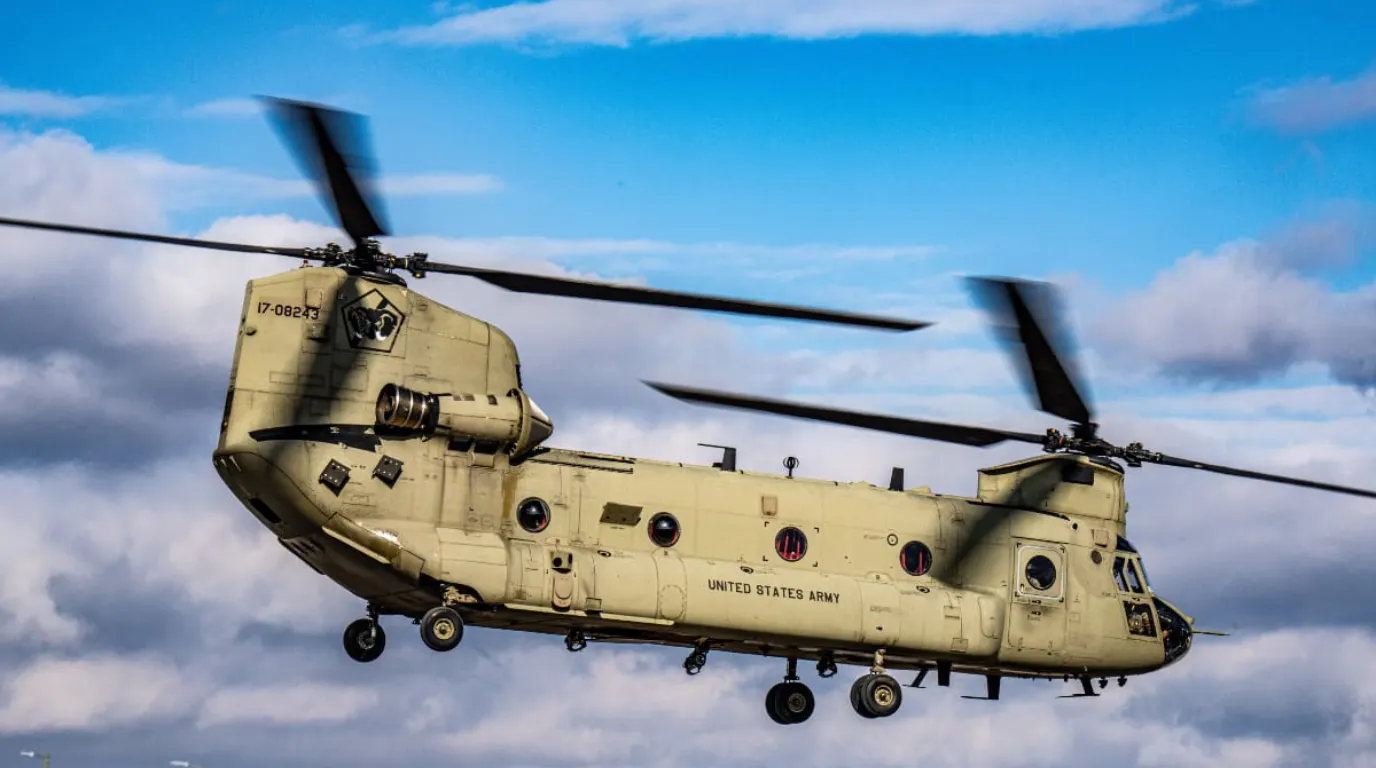

Il rotore tandem
Negli elicotteri tandem i due rotori principali si trovano alle estremità della fusoliera: uno davanti e uno dietro.
Entrambi generano portanza e ruotano in direzioni opposte.
Anche in questo caso non serve un rotore di coda.
PRO
- straordinaria capacità di carico;
- baricentro molto flessibile;
- elevata stabilità;
- ampio vano di trasporto
CONTRO
maggiore lunghezza della struttura, la complessità della trasmissione e la gestione aerodinamica dell’interazione tra i flussi dei due dischi.
È quindi particolarmente adatta al trasporto di personale, veicoli e materiali, l’esempio più noto è il Boeing CH-47 Chinook, uno degli elicotteri da trasporto pesante più celebri mai realizzati.

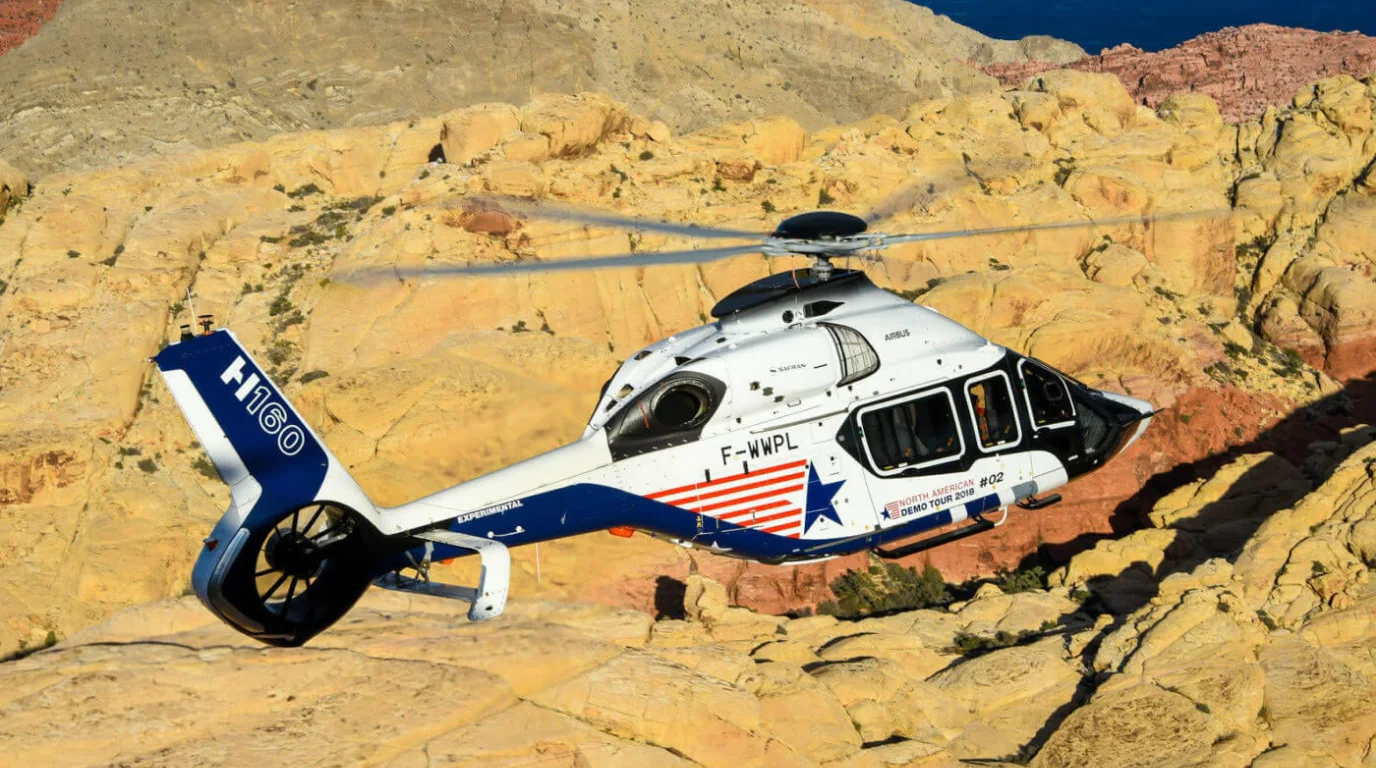

Fenestron: il rotore di coda dentro un condotto
Il Fenestron è un’evoluzione del tradizionale rotore anticoppia.
Invece di essere completamente esposto, viene racchiuso in un condotto integrato nella deriva verticale, le pale, generalmente più numerose di quelle di un rotore convenzionale, lavorano all’interno dell’anello aerodinamico.
I vantaggi includono:
- maggiore sicurezza per il personale a terra;
- riduzione della rumorosità;
- migliore protezione contro gli urti;
- incremento dell’efficienza in determinate condizioni.
Il condotto riduce inoltre le perdite alle estremità delle pale.
Il Fenestron è diventato una caratteristica distintiva di numerosi elicotteri prodotti da Airbus Helicopters, comprese le famiglie Dauphin, H145 e H160.
NOTAR: eliminare completamente il rotore di coda
Il NOTAR – NO TAil Rotor segue una strada ancora più radicale.
Il rotore di coda viene eliminato, la compensazione della coppia sfrutta il principio di Coandă attraverso un sistema di ventilazione interno al trave di coda.
Una ventola azionata dal motore immette aria ad alta pressione nel trave, l’aria viene espulsa attraverso sottili fessure longitudinali e aderisce alla superficie del trave grazie all’effetto Coandă, il flusso modifica la distribuzione delle pressioni attorno alla fusoliera e genera una forza laterale che contribuisce a contrastare la coppia del rotore principale.
Il controllo dell’imbardata viene completato da un ugello orientabile posto all’estremità del trave di coda.
I vantaggi sono:
- eliminazione del rotore di coda;
- maggiore sicurezza per operatori e personale;
- riduzione della rumorosità;
- minore vulnerabilità ai danni accidentali;
- ridotte esigenze manutentive del sistema anticoppia.
Il sistema richiede però una progettazione sofisticata e comporta una penalizzazione in termini di peso e complessità impiantistica.

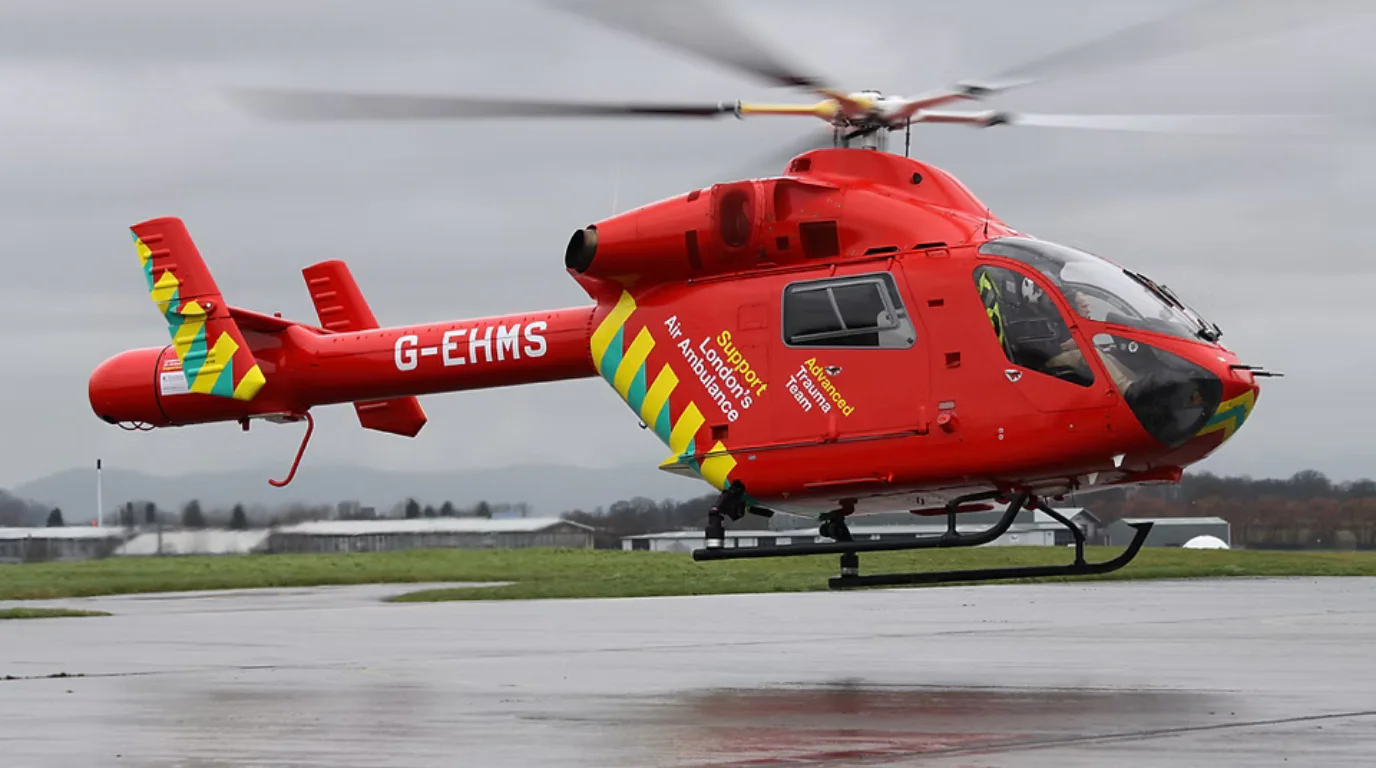

È stato adottato principalmente sugli elicotteri sviluppati da McDonnell Douglas e successivamente da MD Helicopters, tra cui MD 520N, MD 600N e MD Explorer.
Qual’è il rotore migliore?
E’ una domanda che mi fanno spesso, ma non esiste una risposta universale, ogni configurazione rappresenta un compromesso tra:
- esigenze operative;
- semplicità costruttiva;
- costi di esercizio;
- prestazioni.
La varietà delle soluzioni dimostra quindi che non esiste una singola architettura perfetta. Esiste la configurazione più adatta alla missione per cui l’elicottero è stato progettato
Il vero limite dell’elicottero: il rotore
L’elicottero può fare cose che un aeroplano non può fare:
- decollare e atterrare verticalmente;
- rimanere immobile in volo;
- operare in spazi ristretti;
- trasportare carichi sospesi;
- svolgere missioni di ricerca e soccorso;
- effettuare evacuazioni sanitarie;
- operare in missioni militari;
- svolgere lavori aerei.
Ma questa flessibilità ha un prezzo.
Il rotore è una delle configurazioni aerodinamiche più complesse mai sviluppate.
Durante una singola rotazione una parte della pala può raggiungere velocità prossime al regime transonico mentre quella opposta si avvicina alle condizioni di stallo.
Nessun’altra macchina volante deve convivere contemporaneamente con fenomeni così contrastanti.
Per questo, nonostante i progressi compiuti nei materiali, nei motori e nei sistemi di controllo, la velocità massima degli elicotteri convenzionali è rimasta sostanzialmente stabile negli ultimi decenni.
Perché un elicottero non può semplicemente montare un motore più potente?
Perché il problema non è principalmente la potenza.
È il rotore.
Come abbiamo visto, durante il volo traslato la pala avanzante continua ad aumentare la propria velocità relativa, mentre quella retrocedente la riduce, aumentando la velocità dell’elicottero, diventano sempre più estremi due fenomeni opposti:
- compressibilità sulla pala avanzante;
- stallo sulla pala retrocedente.
I due limiti avanzano contemporaneamente fino a delimitare una vera finestra operativa oltre la quale il rotore non può funzionare efficientemente.
Gli elicotteri convenzionali difficilmente superano quindi velocità comprese tra 280 e 330 km/h, mentre i modelli più evoluti possono raggiungere circa 350–370 km/h in condizioni particolari.
Perché un elicottero non può volare a Mach 1 ?
La risposta parte dalle estremità delle pale.
Anche in hovering la punta del rotore ruota già a velocità molto elevate: tipicamente 650–750 km/h, in funzione del diametro e del regime di rotazione.
Quando l’elicottero avanza, sulla pala avanzante la velocità periferica si somma alla velocità di traslazione.
Prendiamo l’esempio:
- velocità della punta: 720 km/h;
- velocità dell’elicottero: 300 km/h.
La punta della pala avanzante raggiunge quindi circa 1.020 km/h di velocità relativa, già prossima alla velocità del suono in condizioni atmosferiche standard.
A questi valori compaiono:
- onde d’urto;
- brusco aumento della resistenza;
- riduzione del coefficiente di portanza;
- incremento delle vibrazioni;
- forte aumento della rumorosità;
- elevate sollecitazioni strutturali.
Nel frattempo la pala retrocedente lavora a velocità sempre più basse e si avvicina allo stallo.
È una situazione apparentemente paradossale:
una metà del disco è limitata dalla compressibilità, l’altra dallo stallo. Questo è il vero muro aerodinamico dell’elicottero convenzionale.
Come superare il muro aerodinamico?
Per aumentare significativamente la velocità non basta quindi aumentare la potenza.
Bisogna cambiare la filosofia del sistema rotante, le strategie sviluppate negli ultimi decenni comprendono:
- riduzione del carico aerodinamico sul rotore;
- sistemi propulsivi aggiuntivi;
- rotori coassiali;
- trasferimento di parte della portanza ad ali fisse;
- riduzione del regime di rotazione del rotore alle alte velocità.
Queste soluzioni hanno portato allo sviluppo dei compound helicopter, una delle direzioni più interessanti dell’evoluzione dell’ala rotante.

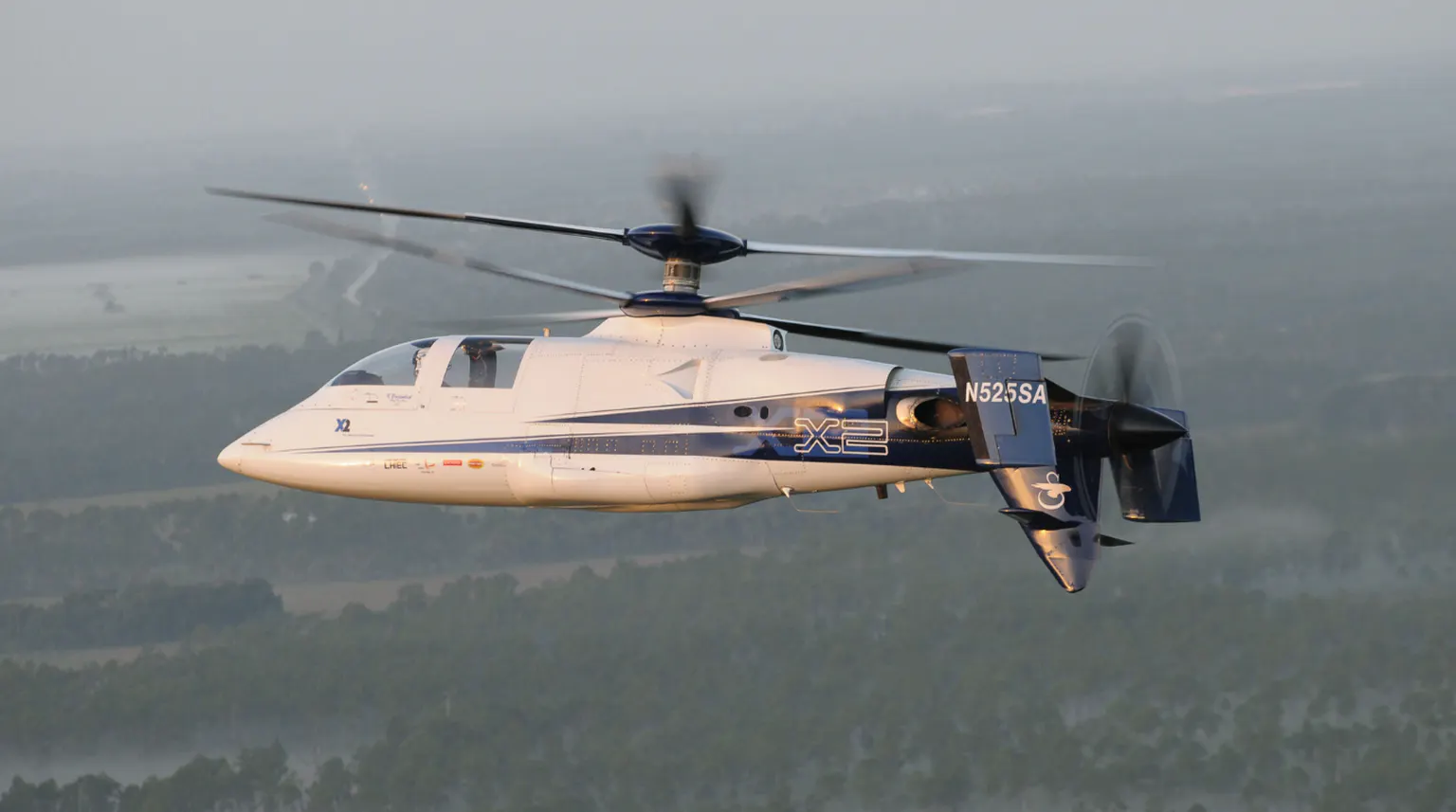

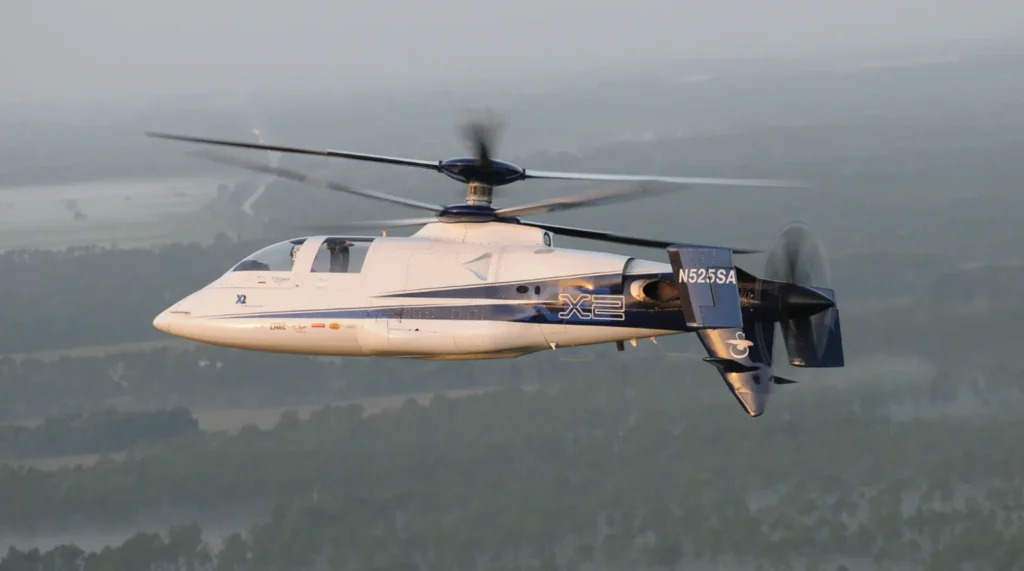

X2 Technology : cambiare le regole del gioco
Una delle innovazioni più importanti è stata la X2 Technology, sviluppata da Sikorsky.
L’obiettivo era ambizioso: superare il limite di velocità dell’elicottero convenzionale mantenendo la capacità di decollo e atterraggio verticale.
La soluzione combina:
- due rotori coassiali controrotanti;
- un’elica propulsiva posteriore;
- un sofisticato sistema di controllo fly-by-wire.
I rotori coassiali eliminano il problema della coppia e rendono superfluo il rotore di coda.
L’elica posteriore fornisce invece la spinta orizzontale necessaria alle alte velocità.
Il rotore principale viene così liberato da una parte del lavoro propulsivo e può concentrarsi soprattutto sulla generazione della portanza. Il dimostratore X2 ha dimostrato la possibilità di superare ampiamente i limiti tradizionali dell’elicottero, aprendo la strada a una nuova famiglia di velivoli ad ala rotante ad alta velocità.
SB-1 Defiant
L’SB-1 Defiant, sviluppato da Sikorsky e Boeing, rappresenta una delle applicazioni più avanzate della filosofia X2.
Il progetto, sviluppato nell’ambito del programma Future Long-Range Assault Aircraft (FLRAA) dell’Esercito degli Stati Uniti, adottava:
- rotori coassiali controrotanti;
- elica propulsiva posteriore;
- fusoliera ottimizzata per il volo veloce;
- controllo digitale completamente integrato.
L’obiettivo era combinare la manovrabilità dell’elicottero con velocità di crociera significativamente superiori rispetto alle configurazioni convenzionali.
Il programma FLRAA ha infine selezionato un convertiplano come futuro velivolo d’assalto dell’US Army, ma il Defiant ha dimostrato il potenziale della configurazione coassiale ad alta velocità e ha fornito conoscenze tecnologiche preziose per i programmi successivi.
Raider X

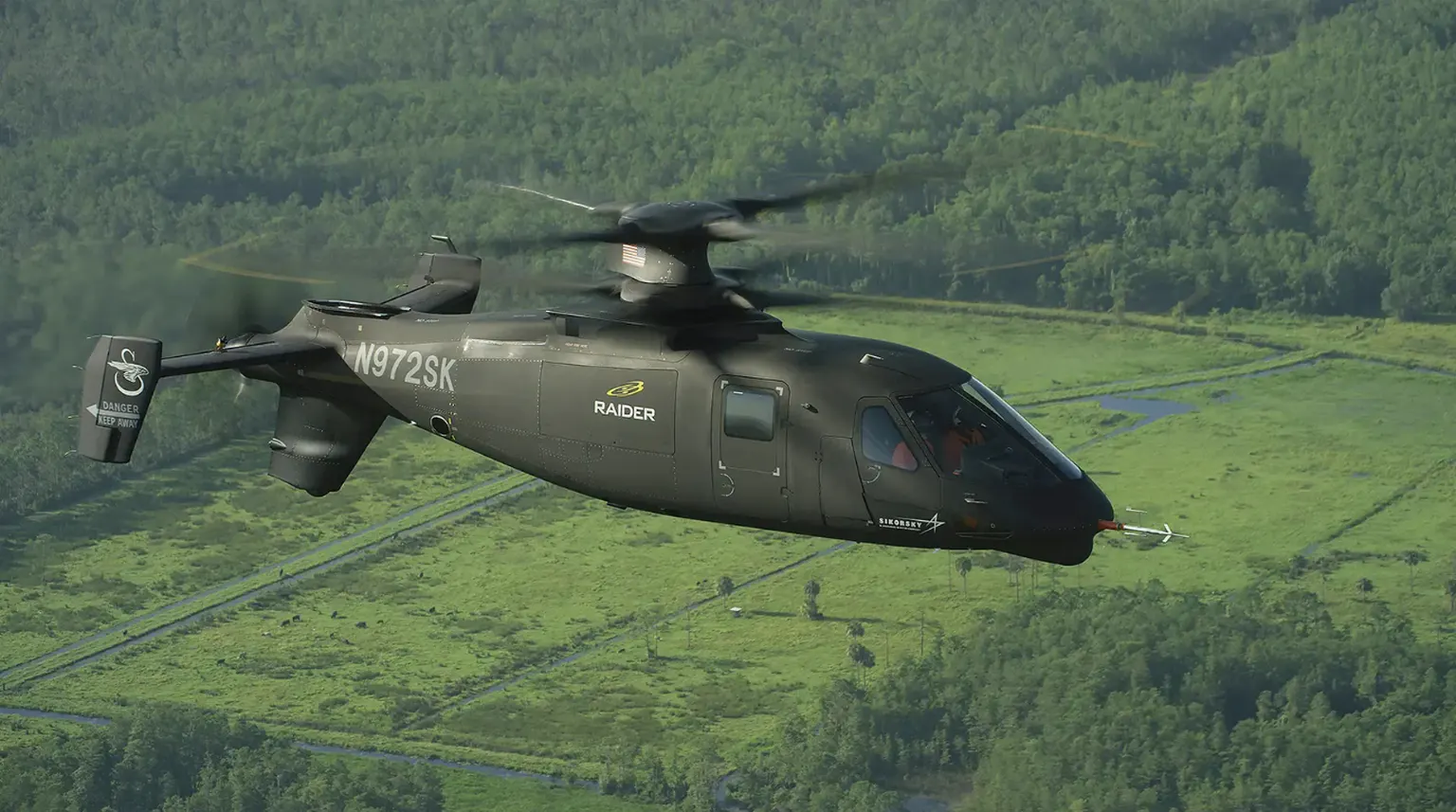

Il Raider X rappresenta l’evoluzione militare della famiglia X2 destinata al programma Future Attack Reconnaissance Aircraft (FARA).
Basato sull’esperienza maturata con il dimostratore S-97 Raider, prevedeva:
- rotori coassiali rigidi;
- elica propulsiva posteriore;
- ampio impiego di materiali compositi;
- avionica completamente digitale;
- elevata agilità alle basse quote.
L’obiettivo era combinare prestazioni elevate, rapidità di accelerazione e grande manovrabilità in un elicottero da ricognizione e attacco.
Il programma FARA è stato cancellato nel 2024 a seguito di un cambiamento delle priorità dell’Esercito statunitense.
Le tecnologie sviluppate per Raider X continuano tuttavia a influenzare l’evoluzione dei futuri velivoli ad ala rotante.
I prototipi Raider X, X2 Technology e SB-1 Defiant condividono esattamente la stessa filosofia costruttiva e architettura aerodinamica, elica spingente e rotore coassiale, ma non vedrà la produzione di massa per le forze armate statunitensi. Nonostante le straordinarie doti di velocità e agilità che accomunano questi tre velivoli, le recenti decisioni del Pentagono hanno cambiato i piani per il futuro del volo verticale. Il Defiant ha perso la sfida per il programma FLRAA contro il convertiplano Bell V-280 Valor, scelto dall’U.S. Army per la maggiore autonomia sulle lunghissime distanze del teatro del Pacifico. Parallelamente, il Raider si è visto sbarrare la strada dalla cancellazione improvvisa del programma FARA, una scelta strategica con cui l’esercito americano ha preferito deviare i fondi verso droni e sistemi da ricognizione senza pilota. l’eredità tecnologica di questa triade non andrà perduta. Lockheed Martin e Sikorsky stanno attivamente proponendo questa stessa filosofia costruttiva sul mercato internazionale, guardando con forte interesse al programma NGRC della NATO per il futuro elicottero europeo. La tecnologia X2 si prepara così a trasformarsi, cercando una nuova vita nei cieli alleati e nello sviluppo di sistemi droni di prossima generazione.
I convertiplani: trasformare progressivamente l’elicottero in aeroplano
Esiste poi una strada completamente diversa: il convertiplano, o tiltrotor.
Qui non si cerca di costringere il rotore convenzionale a diventare sempre più veloce, si cambia il suo orientamento.
Durante il decollo i rotori sono rivolti verso l’alto e funzionano come quelli di un elicottero, dopo aver raggiunto una quota di sicurezza, le gondole motore ruotano progressivamente in avanti.
I rotori iniziano a comportarsi come eliche traenti, mentre le ali assumono il compito principale di generare portanza.
Il velivolo si trasforma progressivamente da macchina ad ala rotante in aeroplano.
Questa soluzione consente:
- velocità molto superiori;
- maggiore autonomia;
- quote operative più elevate;
- migliori prestazioni di crociera.
Il rappresentante più noto è il Bell Boeing V-22 Osprey, entrato in servizio operativo presso le forze armate statunitensi.

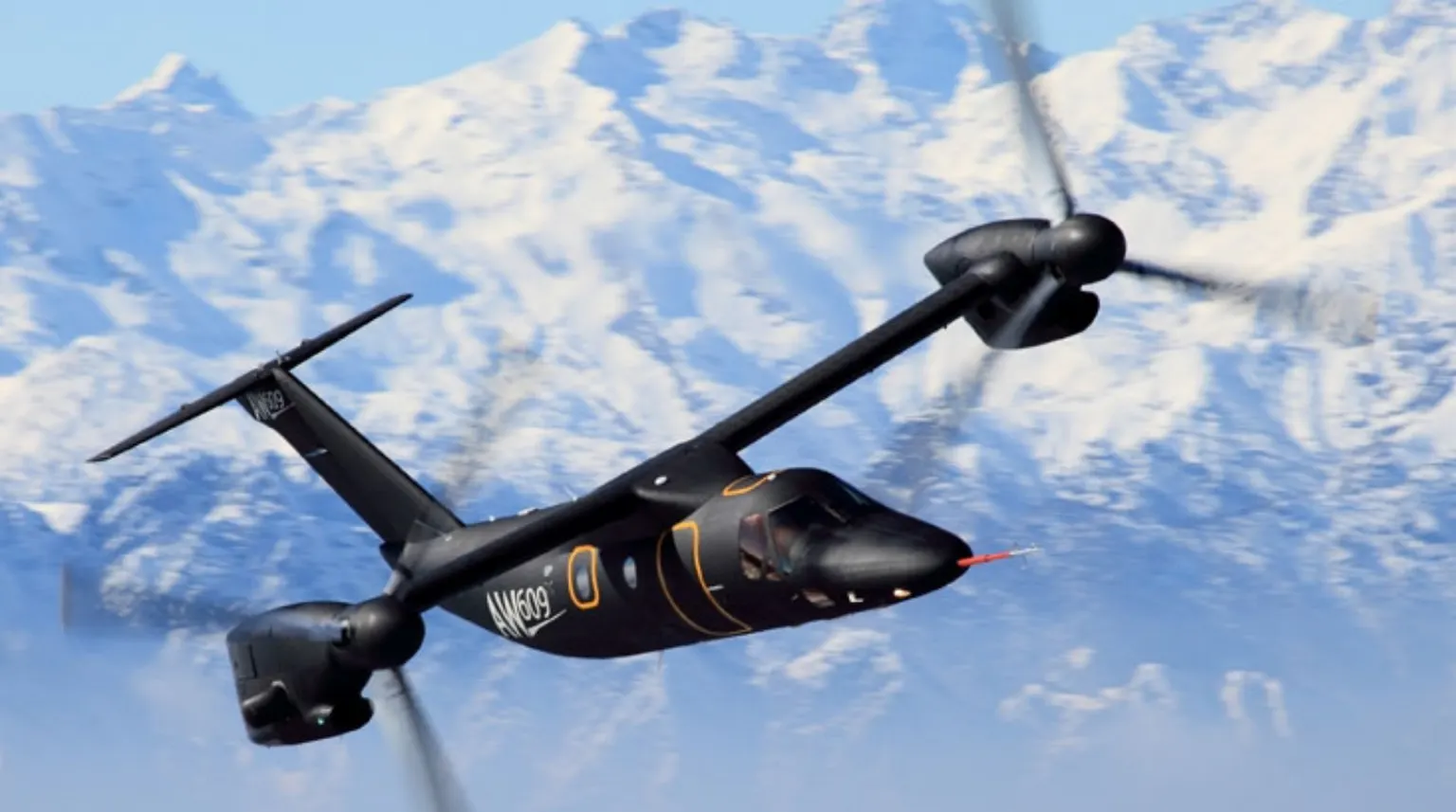

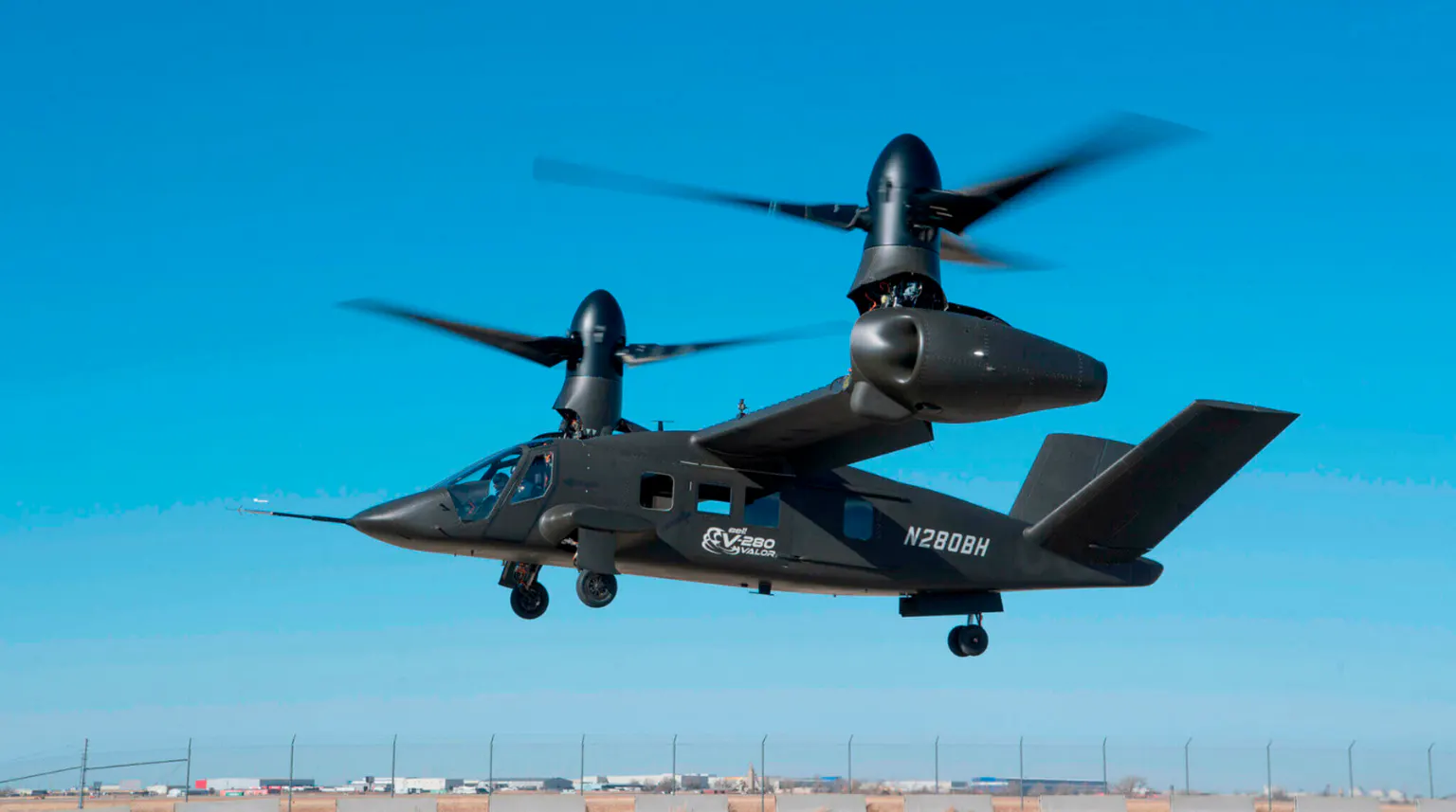

Più recentemente, il Bell V-280 Valor è stato selezionato dall’US Army come futuro velivolo del programma FLRAA, confermando l’interesse verso questa architettura. il convertiplano sviluppato da Leonardo l’AW609 nato originariamente da una collaborazione proprio con Bell, è destinato invece all’uso commerciale e civile.
Il futuro del volo ad ala rotante
L’evoluzione dell’ala rotante sta procedendo in più direzioni contemporaneamente.
Sul piano aerodinamico si cerca di:
- ridurre le vibrazioni;
- aumentare l’efficienza del rotore;
- incrementare la velocità di crociera attraverso configurazioni ibride.
I materiali compositi permettono di realizzare pale sempre più:
- leggere;
- resistenti;
- aerodinamicamente raffinate.
Le geometrie possono essere ottimizzate per ritardare compressibilità e stallo.
Anche i sistemi di controllo stanno cambiando profondamente.
I moderni fly-by-wire, combinati con autopiloti avanzati e algoritmi di controllo automatico, riducono il carico di lavoro del pilota e consentono una gestione sempre più precisa del rotore.
Un altro settore in crescita è la propulsione elettrica e ibrida.
Le attuali tecnologie di accumulo dell’energia non sono ancora sufficienti per sostituire le turbine nei grandi elicotteri, ma stanno favorendo nuovi concetti di mobilità aerea, compresi gli eVTOL, electric Vertical Take-Off and Landing.
Molti di questi velivoli utilizzano rotori multipli distribuiti e sistemi di controllo completamente digitali: principi derivati dall’elicottero tradizionale, reinterpretati con tecnologie moderne.
Infine, stanno assumendo un ruolo sempre maggiore i sistemi senza equipaggio.
Gli UAV a decollo verticale stanno ampliando le applicazioni militari e civili, dalla ricognizione alla logistica fino agli interventi in ambienti ad alto rischio.
Una macchina volante che non smette di evolversi
Un elicottero può sembrare, a prima vista, una macchina relativamente semplice: una fusoliera, un motore, un rotore sopra la cabina e, nella configurazione tradizionale, un piccolo rotore di coda.
Ma quella semplicità visiva nasconde un sistema nel quale ogni componente deve convivere con una fisica estremamente esigente.
Ogni rotazione delle pale comporta variazioni continue di:
- velocità relativa;
- angolo d’attacco;
- portanza;
- carichi strutturali.
Il rotore deve compensare contemporaneamente la dissimmetria della portanza, impedire lo stallo della pala retrocedente, limitare gli effetti della compressibilità sulla pala avanzante e gestire le forze inerziali generate dal moto rotatorio.
E deve farlo centinaia di volte al minuto.
È proprio questo il fascino dell’elicottero.
La macchina che sembra più libera di qualsiasi altro aeromobile è, in realtà, una macchina continuamente impegnata a negoziare con i propri limiti fisici.
E proprio quei limiti hanno spinto l’ingegneria a cercare nuove strade.
Rotori rigidi in materiali compositi, configurazioni coassiali, Fenestron e NOTAR, compound helicopter, convertiplani ed eVTOL dimostrano che il concetto di volo verticale è tutt’altro che concluso.
Le tecnologie future non sostituiranno necessariamente l’elicottero tradizionale.
Potranno invece estenderne le capacità operative, spingendo sempre più avanti il confine tra ciò che un aeromobile può fare e ciò che, fino a pochi anni fa, sembrava impossibile.
Comprendere la meccanica, la fisica e l’aerodinamica del volo dell’elicottero significa quindi comprendere non soltanto una straordinaria macchina volante, ma anche il modo in cui i principi fondamentali della dinamica dei fluidi continuano a guidare l’evoluzione del volo verticale nel XXI secolo.
