Quando la velocità sembrava la risposta a ogni problema
Nella storia dell’aviazione militare esistono velivoli che rappresentano semplicemente un’evoluzione tecnologica e altri che incarnano una vera e propria rivoluzione concettuale. Il North American XB-70 Valkyrie appartiene senza dubbio alla seconda categoria. Per comprenderne la genesi bisogna tornare agli anni in cui la velocità era considerata il principale strumento di sopravvivenza in combattimento e quando le sale progettazione delle grandi industrie aeronautiche americane erano impegnate in una corsa tecnologica che sembrava non conoscere limiti.
Negli stessi anni in cui il futuro B-1B Lancer avrebbe dimostrato come la riduzione della segnatura radar potesse sostituire l’alta velocità quale principale mezzo di penetrazione strategica, la filosofia dominante era esattamente opposta. Per i progettisti degli anni Cinquanta, un bombardiere capace di volare più velocemente di qualsiasi intercettore rappresentava la soluzione definitiva al problema della vulnerabilità.
Questa convinzione affondava le proprie radici nei programmi sperimentali che avevano portato gli Stati Uniti a conquistare il dominio del volo supersonico. Gli studi condotti con gli aeroplani della Serie X avevano aperto territori inesplorati dell’aerodinamica e dimostrato che velocità fino ad allora considerate irraggiungibili erano in realtà possibili. I dati raccolti dai Bell X-1 e X-2 non servirono soltanto a battere record, ma divennero la base scientifica sulla quale sarebbe stata costruita la generazione successiva di velivoli militari.
La sfida dello Strategic Air Command
Quando il Boeing B-52 Stratofortress entrò in servizio, rappresentava già uno straordinario risultato ingegneristico. La sua grande ala a freccia e gli otto turboreattori gli consentivano di trasportare carichi bellici enormi per migliaia di chilometri. Tuttavia, nell’ambiente strategico della Guerra Fredda, nemmeno il B-52 sembrava sufficiente.
Lo Strategic Air Command immaginava un bombardiere in grado di attraversare continenti a velocità supersonica mantenendo un’autonomia paragonabile a quella del B-52. La prima risposta fu il Convair B-58 Hustler, un velivolo elegante e rivoluzionario progettato per la crociera supersonica. Ma l’Hustler pagava le sue prestazioni con una capacità di carico e un raggio d’azione inferiori rispetto a quelli richiesti per una vera missione strategica intercontinentale.
I requisiti operativi divennero quindi estremamente ambiziosi. Serviva un velivolo grande quanto un bombardiere pesante, capace di trasportare armamento nucleare su distanze transoceaniche e contemporaneamente mantenere una velocità superiore a Mach 3. Nessun aereo esistente si era mai avvicinato a un obiettivo del genere.
Dalle centrali nucleari volanti alla portanza di compressione
Le soluzioni prese in considerazione testimoniano il livello di audacia che caratterizzava l’epoca. Una delle strade esplorate prevedeva addirittura l’impiego della propulsione nucleare. L’esperimento più noto fu il Convair NB-36H, utilizzato per verificare la possibilità di schermare un equipaggio dalle radiazioni generate da un reattore installato a bordo. Sebbene i test dimostrassero la fattibilità teorica della protezione radiologica, i rischi associati a un eventuale incidente e la complessità tecnica del sistema ne decretarono rapidamente il tramonto.
Parallelamente venne studiato l’impiego di combustibili alternativi, tra cui i controversi carburanti additivati al boro, noti come “zip fuel”. Anche questa strada si rivelò poco pratica.
La soluzione più elegante arrivò invece dai progettisti della North American Aviation. Gli ingegneri compresero che il problema non poteva essere risolto esclusivamente aumentando la spinta. Era necessario sfruttare l’aerodinamica stessa come elemento propulsivo indiretto.
Nacque così il concetto di portanza di compressione (compression lift) , una delle idee più affascinanti mai applicate a un aeroplano operativo. Invece di limitarsi a attraversare l’aria, il futuro Valkyrie avrebbe sfruttato le onde d’urto generate dal proprio movimento supersonico. Le sei prese d’aria e la grande gondola ventrale motori furono progettate per comprimere il flusso sotto la fusoliera, creando una sorta di “cuscino aerodinamico” che contribuiva alla portanza complessiva.
Per comprendere fino in fondo la genialità della soluzione adottata dalla North American è necessario ricordare che la portanza non è un fenomeno semplice né riconducibile a una singola teoria aerodinamica. Su AeroStoria abbiamo già approfondito questo argomento nell’articolo “Come vola un aereo? La reale dinamica della portanza tra effetto Coandă e downwash”, nel quale vengono analizzati i meccanismi fisici che permettono a un’ala di generare sostentamento e il ruolo svolto dalla deviazione del flusso d’aria. Chi desidera approfondire le basi aerodinamiche necessarie per comprendere il funzionamento del Valkyrie può leggere l’articolo dedicato: Come vola un aereo? La reale dinamica della portanza tra effetto Coandă e downwash. Il concetto di portanza di compressione impiegato dall’XB-70 rappresenta infatti un’evoluzione estrema di questi principi, applicati però al regime del volo supersonico sostenuto.
Le estremità alari mobili: il segreto del Mach 3

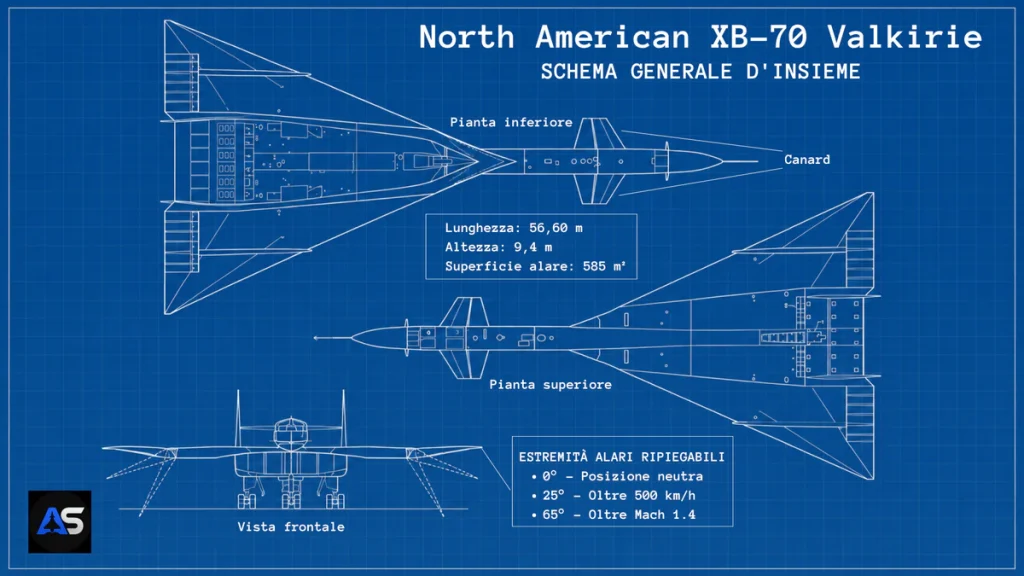

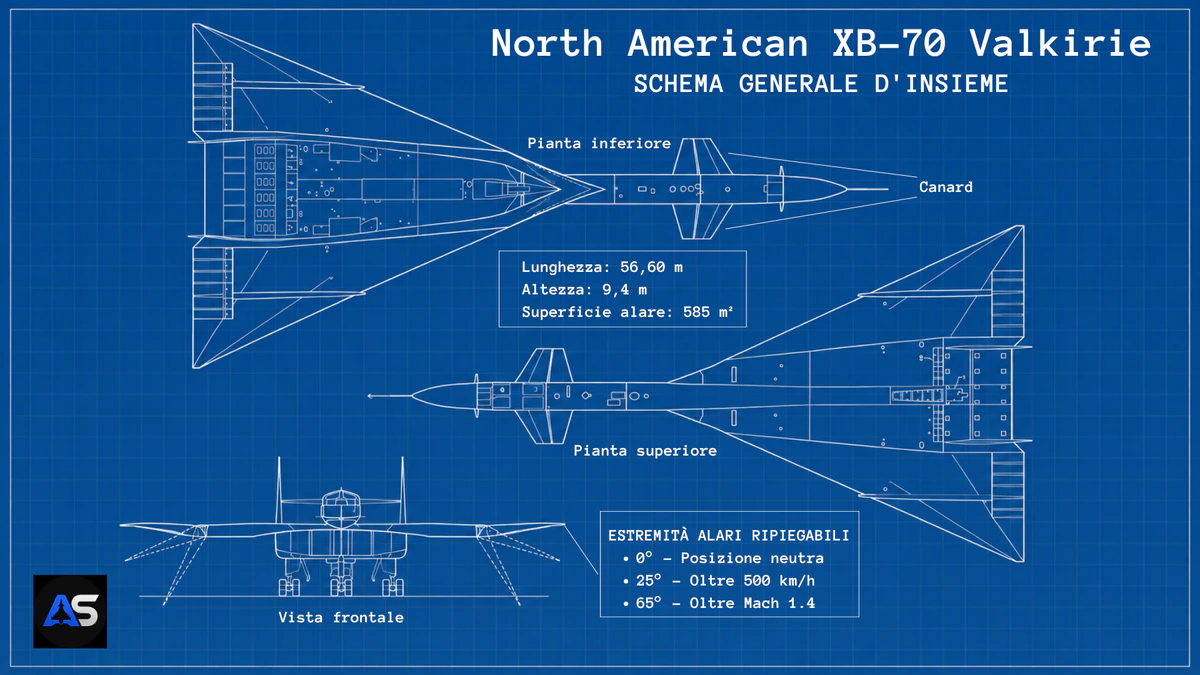

Osservando il Valkyrie da qualsiasi angolazione, l’elemento che cattura immediatamente l’attenzione è rappresentato dalle enormi estremità alari mobili.
Non si trattava di una soluzione estetica né di un semplice dispositivo ipersostentatore: quelle superfici costituivano il cuore dell’intero concetto aerodinamico.
Durante il volo supersonico potevano essere abbassate progressivamente fino a 65 gradi; in questa configurazione intercettavano e intrappolavano il flusso d’aria compresso generato sotto la fusoliera e dalle onde d’urto prodotte dai motori.

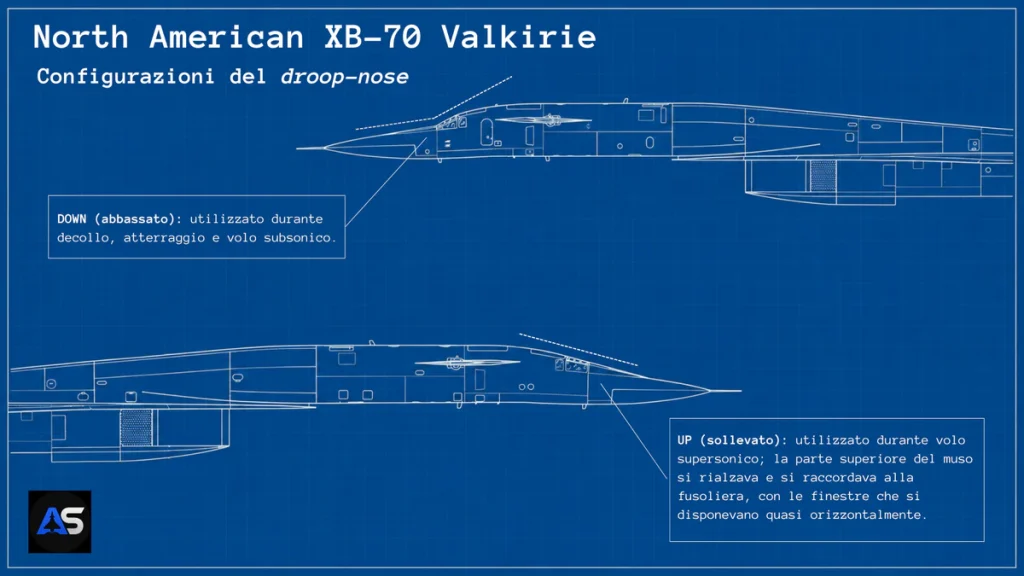

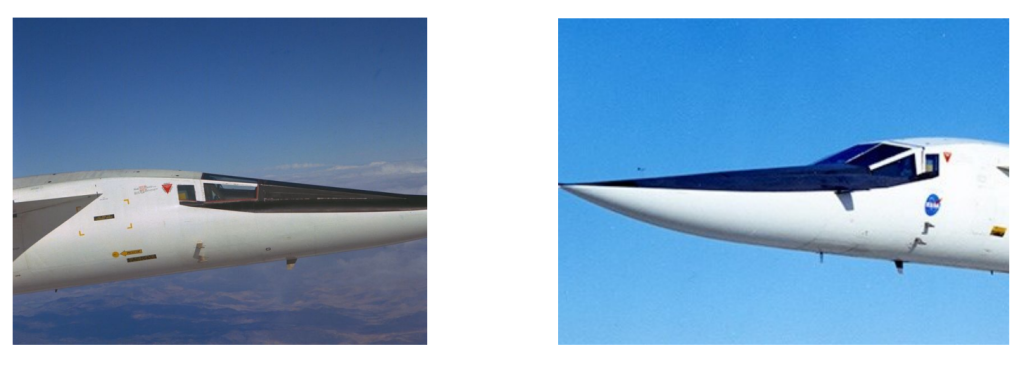

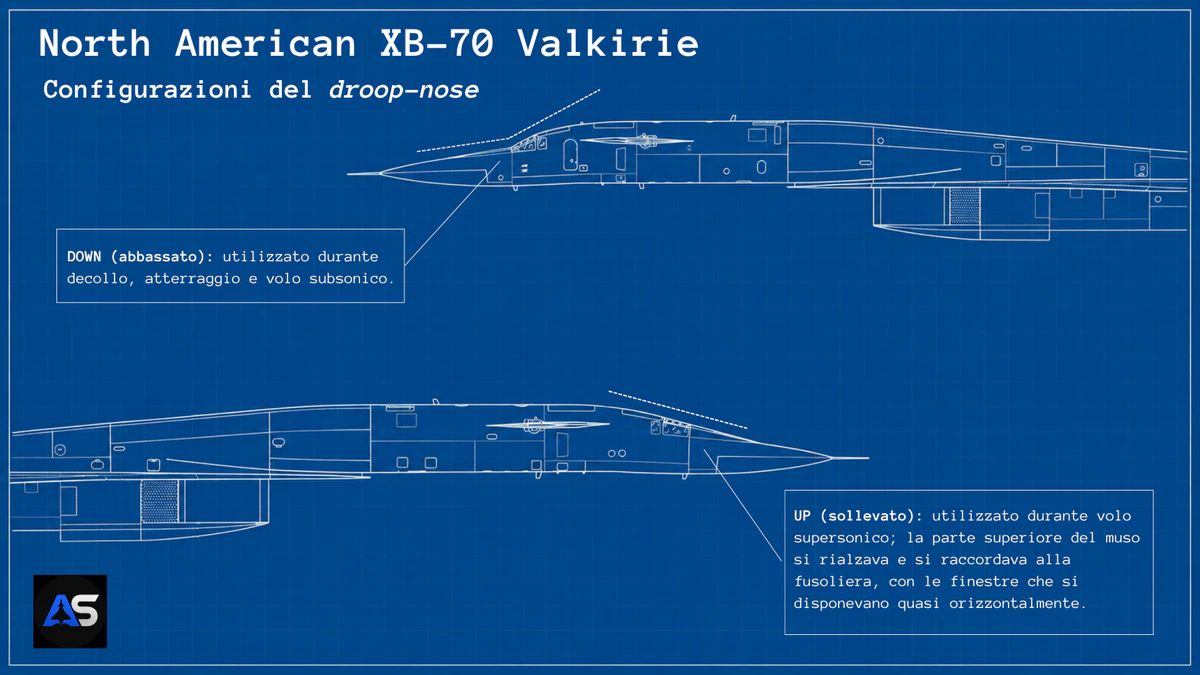

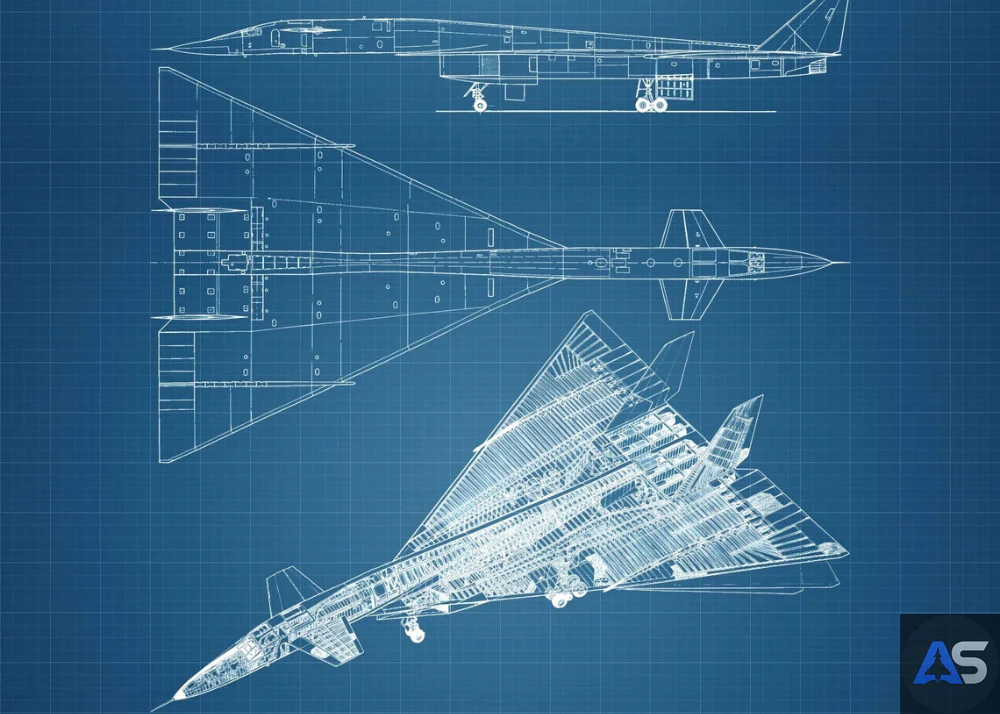

Un sofisticato sistema idraulico consentiva inoltre l’attuazione del drop-nose, ovvero la sezione anteriore del muso che si alza modificando la propria configurazione, allineando le finestre dell’abitacolo quasi orizzontalmente rispetto al flusso. (guarda blueprint 2.)
Il risultato era un aumento di portanza e stabilità direzionale che permetteva all’aereo di mantenere Mach 3 riducendo la resistenza aerodinamica e il consumo specifico di carburante. Nessun altro bombardiere strategico della storia ha sfruttato un principio così complesso in modo analogo.
L’effetto era talmente efficace che una parte significativa della capacità di sostentamento derivava proprio dall’interazione tra la geometria della fusoliera, le gondole motori e le estremità alari abbassate: in pratica il Valkyrie utilizzava le proprie onde d’urto come componente attiva della configurazione aerodinamica.
Costruire un bombardiere capace di volare a 3.270 km/h
Se l’aerodinamica rappresentava la prima grande sfida, la seconda era il calore.
A Mach 3 il problema non era più soltanto la resistenza strutturale ma la sopravvivenza stessa dei materiali. Le temperature superficiali raggiunte durante la crociera supersonica erano tali da rendere inadeguate molte delle leghe utilizzate nell’industria aeronautica dell’epoca.

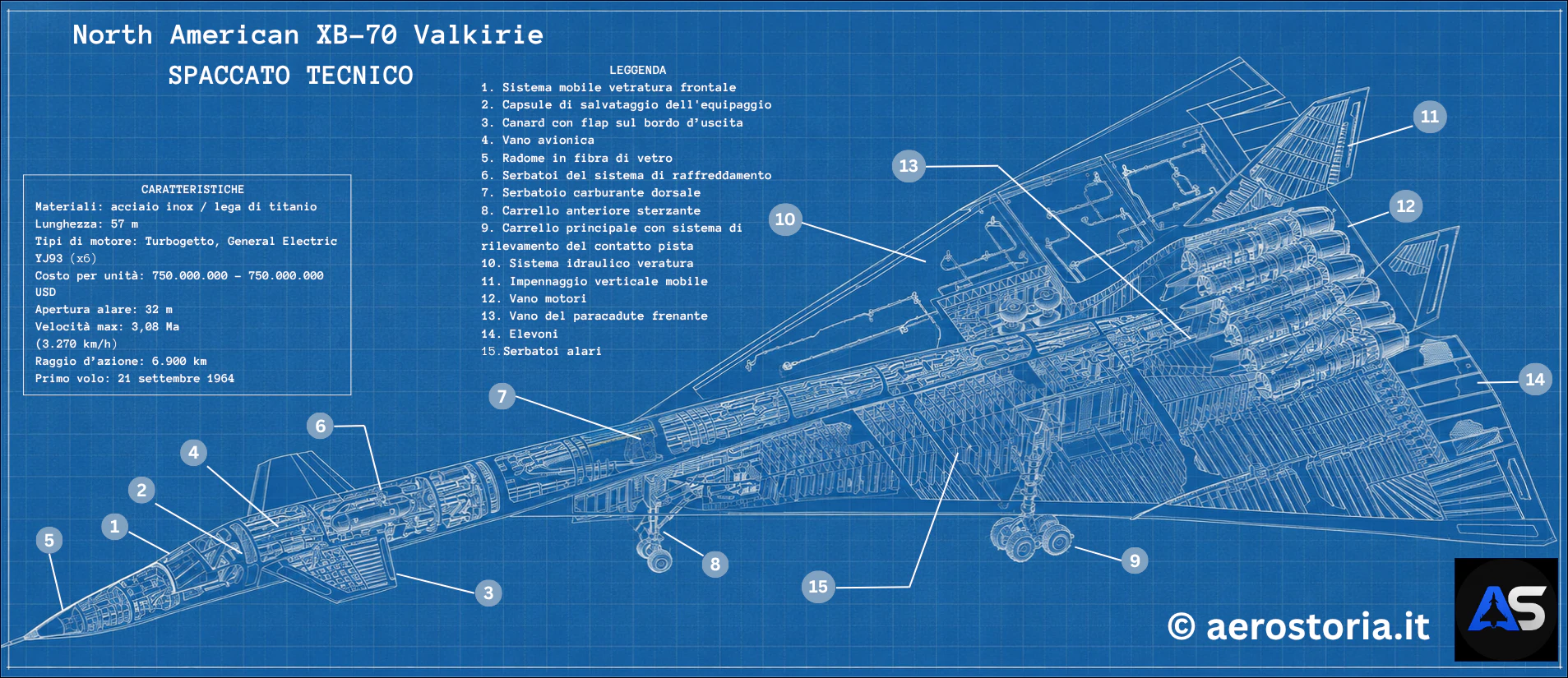

La North American sviluppò quindi una struttura basata su pannelli sandwich in acciaio inox a nido d’ape. Questa tecnologia consentiva di combinare rigidità, leggerezza relativa e capacità di dissipazione termica. Le superfici esterne del velivolo non erano semplicemente rivestimenti aerodinamici ma veri elementi portanti progettati per sopportare deformazioni termiche continue.
Anche i serbatoi costituivano una sfida inedita. Le variazioni dimensionali dovute al riscaldamento imponevano l’utilizzo di sigillanti completamente nuovi. Furono necessari anni di sviluppo per ottenere una tenuta adeguata e gran parte del lavoro di collaudo riguardò proprio la verifica dell’integrità delle saldature e delle strutture interne.
Durante il programma furono introdotte tecniche produttive innovative, tra cui la fresatura chimica, che consentiva di alleggerire componenti complessi mantenendo elevata precisione geometrica. Molte di queste tecnologie sarebbero successivamente diventate standard nell’industria aerospaziale.
Dalla promessa strategica al laboratorio volante
Il 23 dicembre 1957 l’USAF annunciò ufficialmente la selezione dell’XB-70. Inizialmente il programma prevedeva una vera flotta operativa. Tuttavia, mentre il progetto avanzava, il panorama strategico mondiale cambiava rapidamente.
L’abbattimento di un U-2 da parte dei missili sovietici SA-2 dimostrò che anche quote operative estreme non garantivano più l’invulnerabilità. Parallelamente gli Stati Uniti stavano investendo enormi risorse nei missili balistici intercontinentali, capaci di raggiungere il bersaglio senza rischiare equipaggi o velivoli.
Il segretario alla Difesa Robert McNamara decise quindi di ridimensionare drasticamente il programma. Il bombardiere destinato a sostituire il B-52 venne trasformato in un laboratorio sperimentale volante. Dei numerosi esemplari previsti ne sarebbero stati completati soltanto due.
Fu una scelta controversa ma probabilmente inevitabile. Il Valkyrie nacque in un momento storico in cui la tecnologia aeronautica correva più velocemente delle strategie militari che avrebbero dovuto impiegarla.
Mach 3: quando il Valkyrie dimostrò il proprio valore
Quando il primo XB-70A iniziò le prove di volo, il mondo dell’aviazione assistette a qualcosa di straordinario. Nonostante le inevitabili difficoltà iniziali, il gigantesco bombardiere dimostrò rapidamente la validità delle soluzioni progettuali adottate.
Il 14 ottobre 1965 il primo prototipo raggiunse Mach 3 a oltre 21.000 metri di quota, sfiorando i 3.185 km/h. Successivamente il secondo prototipo avrebbe portato il programma al suo apice con una velocità massima di 3.270 km/h, pari a Mach 3,08.
A quelle velocità il Valkyrie non stava semplicemente volando. Stava operando in un regime aerodinamico che pochi altri velivoli della storia hanno mai sperimentato per periodi prolungati. Ogni missione forniva dati preziosi sul comportamento strutturale, sul riscaldamento aerodinamico e sulla dinamica del volo supersonico sostenuto.

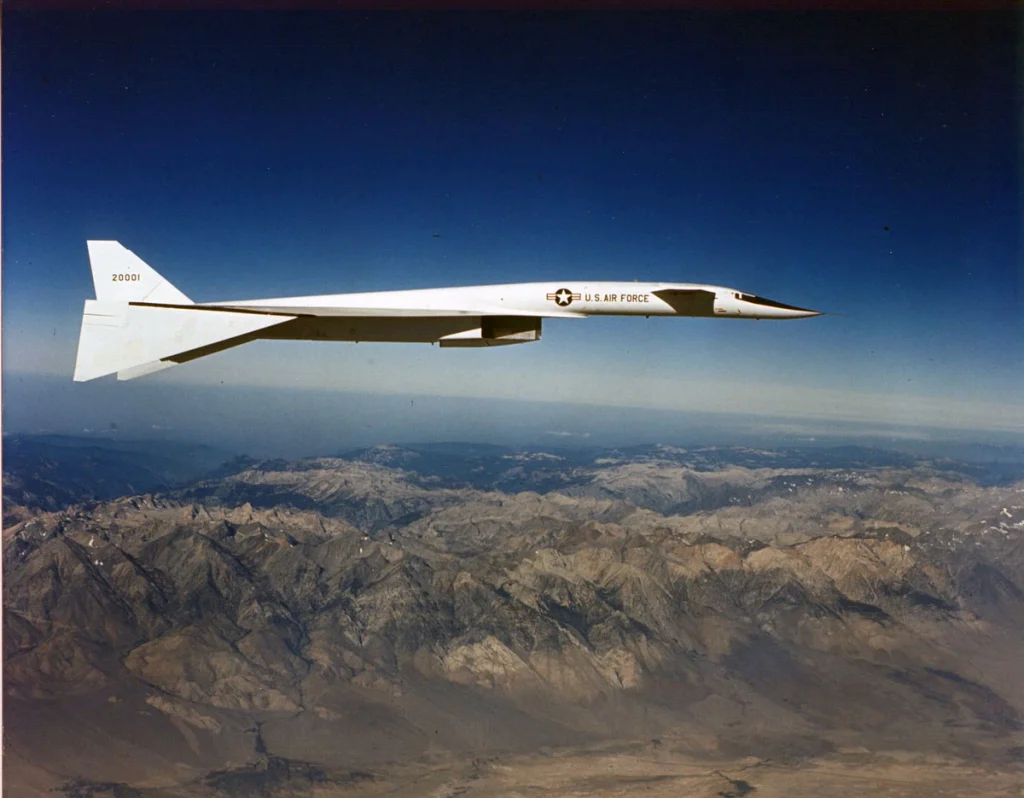

Foto: USAF
Il giorno in cui il sogno si spezzò
L’8 giugno 1966 il programma subì il colpo più duro della sua storia. Durante una formazione fotografica organizzata per una campagna promozionale della General Electric, l’XB-70 numero due entrò in collisione con un Lockheed F-104 Starfighter pilotato dal collaudatore Joe Walker.
L’incidente fu devastante. Lo Starfighter venne trascinato contro le derive verticali del Valkyrie, distruggendole. Privato delle sue superfici di stabilizzazione, il gigantesco bombardiere entrò rapidamente in una vite incontrollabile.
Al White riuscì a eiettarsi, riportando gravissime ferite. Carl Cross non riuscì invece a lasciare l’aereo e perse la vita insieme a Joe Walker.
La tragedia pose fine a gran parte delle ambizioni residue del programma. Da quel momento l’unico esemplare superstite continuò la propria attività esclusivamente come piattaforma di ricerca.
L’eredità ingegneristica del Valkyrie
L’ultimo XB-70 completò 83 missioni sperimentali prima di essere trasferito al museo dell’USAF presso Wright-Patterson Air Force Base. Il programma non produsse mai il bombardiere operativo immaginato negli anni Cinquanta, ma il suo impatto sull’ingegneria aeronautica fu enorme.
Le conoscenze ottenute nel campo della struttura ad alta temperatura, della portanza di compressione, della progettazione supersonica e della gestione dei materiali sottoposti a riscaldamento aerodinamico influenzarono decenni di sviluppo aerospaziale. Il Valkyrie contribuì indirettamente anche agli studi per i futuri trasporti supersonici civili e rappresentò uno dei più avanzati laboratori di ricerca mai costruiti.
Ancora oggi, osservando la sua silhouette bianca nel museo dell’USAF, è difficile non pensare a ciò che avrebbe potuto essere. Il North American XB-70 Valkyrie rimane uno degli esempi più straordinari di quanto lontano possa spingersi l’ingegneria quando progettisti, aerodinamici e strutturisti decidono di ignorare i limiti convenzionali e tentano di riscrivere le regole del volo.
